一辆行驶里程约17万km,搭载BMH发动机和09G型手自一体变速器的2006年大众POLO 1.6自动挡轿车。用户反映:该车无法启动。
检查分析:维修人员试车发现,该车启动机转速正常,但发动机无启动征兆。连接VAS5052故障诊断仪查询发动机控制单元J220,内存报出的故障码为P0458----燃油蒸发排放系统净化控制阀电路电压低;P2088----“A”,凸轮轴位置促动器控制电路信号太弱;P0031----气缸列1氧传感器1加热控制电路电压低;P0037----气缸列1氧传感器2加热控制电路电压低,4个故障码均为静态。

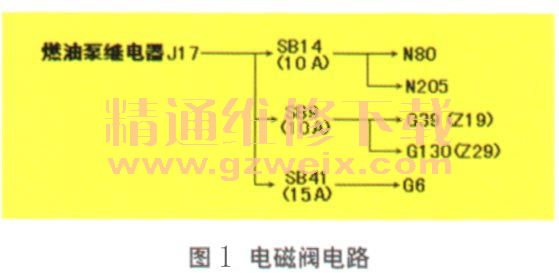

分析认为,上述电器元件同时出故障的可能性较小,应考虑公共电路方面的问题。根据燃油泵继电器J17形成的电源电路文字表述(图1),活性炭罐电磁阀N80、凸轮轴调节电磁阀N205和前后氧传感器加热器Z19、Z29均处于J17的下游。这样J17(167号)的疑点很大。
拔出167号继电器(图2),用导线跨接继电器的30与87端子,发动机可以启动。对继电器进行单体检测,将12V电源加在继电器的86和85端子上,继电器30与87端子没有导通,从而确认了167号继电器故障。
故障排除:更换167号继电器,发动机顺利启动,故障排除。
无独有偶,另一辆POLO 1.4轿车在怠速时一阵抖动后出现上述故障码,间歇式。根据维修手册,该车搭载的BMG发动机无VVT功能,所以故障码08328不存在。联想到上述清况,怀疑167号继电器或继电器下游的分支熔丝有问题。检查167号继电器,脱开继电器外壳,见触点烧蚀,呈歪斜状态。由于接触面积较小,所以不能流过较大电流。更换167号继电器,故障不再出现。

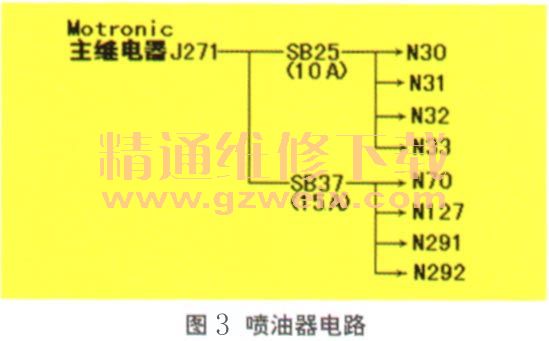

将2种车型的电路进行比较,发现该车型的4个喷油器N30~N33不从燃油泵继电器取电,它们和4个带功率输出级的点火线圈N70、N127、N291和N292同处于主继电器J271 (109号)的下游(图3),点火线圈上游的熔丝为SB37 (15A),喷油器上游的熔丝是SB25 (10A)。
