大众帕萨特领驭右后车门电动升降器不起作用
来源:本站整理  作者:佚名  2015-07-02 09:32:10

    行驶里程约7.5万km,装配1. 8L轮增压器发动机,搭载01 V5档手自一体自动变速器的2007年大众帕萨特领驭轿车。客户反映:该车右后车门电动升降器不起作用。
    分析:接接通点火开关,。纵驾驶人侧车门上的右后电动车窗升降开关E55、发现右后电动车窗不能升降,检查左前、右前及左后电动车窗能正常升降;单独操纵右后车门上的升降器开关E54,电动车窗不能升降,故障确实存在。经检查还发现车辆闭锁时,右后车门不能锁止,而且左前车门饰板上的中央闭锁系统的警告灯K133不闪烁;接通小灯开关发现右后车门上的升降器开关E54照明灯也不亮。
    首先,了解该车型电动车窗的控制方式,便于在检查中决速、准确地排除故障。帕萨特领驭轿车的电动车窗升降器电动机与车门控制单元为一体,车门控制单元通过CAN数据线与舒适系统控制单元连接。除采用CAN数据线连接方式外,帕萨特领驭车型还有采用LIN数据线连接方式,就是4个车门控制单元通过LIN数据线连接在一起,不再与舒适系统控制单元连接,驾驶人侧车门控制单元为LIN主控制单元,右前、左后及右后车门控制单元为LIN从属控制单元。
    可以通过调整后视镜来判断车辆采用哪种数据线连接,调整左侧后视镜时,如果右侧后视镜与左侧同时调整,说明该车采用CAN数据线连接方式;调整左侧后视镜时,如果右侧后视镜没有调整,说明该车采用LIN数据线连接方式。采用CAN数据线的车辆可以使用车辆诊断仪VAS5051I3进入舒适系统控制单元检查故障码,还可以进入数据总线诊断接口(网关)查看车门控制单元的通信状态是否正常。。

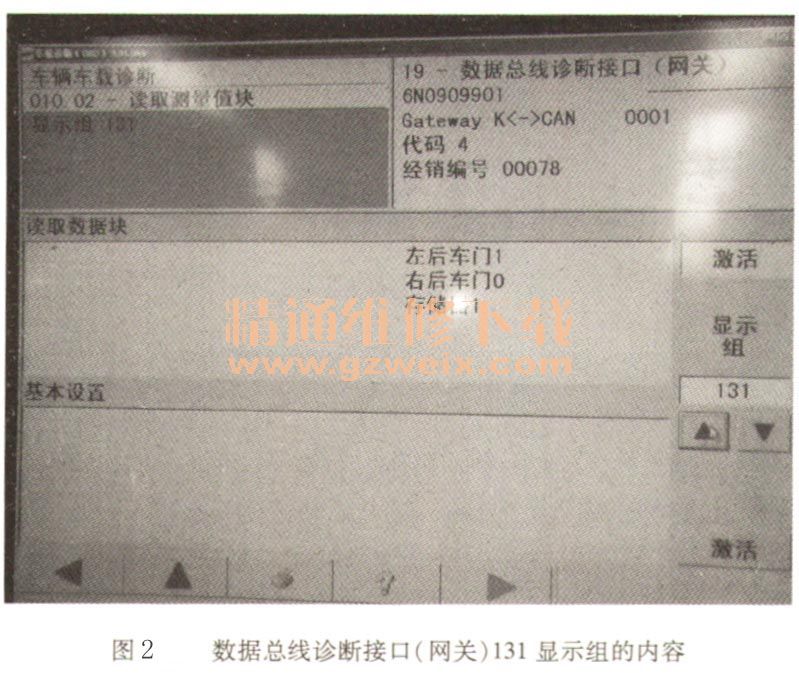

    通过调整后视镜发现该车辆是通过CAN数据线连接,接下来使用VAS5051 B检查舒适系统控制单元的故障码,发现存在1个故障码—01334,如图1所示,含义是:右后车门控制单元J389无通信(静态)。再进入数据总线诊断接口(网关)检查故障码,发现与舒适系统控制单元存储的故障码相同,选择读取测量数据块功能,查看显示组131的显示内容,该显示组的第二显示区为右后车门控制单元与CAN数据线的通信状态,右后车门为“0”表示没有通信,通信正常情况下为“1”。该车的通信状态为“0”,如图2示。除故障码外,通过查看数据块,进一步说明通信状态不正常,初步分析造成这种故障的原因可能是右后车门控制单元的供电、接地、CAN线不正常或控制单元自身出现故障。



    拆下右后车门饰板并拔下车门控制单元的插头,测量控制单元的供电及接地是否正常。经过查看电路图得知,T18b/18(红/黄)及T18b/10(红/白)针脚是正极连接线,测量电压为12V; T18b/9(棕/色)针脚是接地线,接地点在右B柱下方,经过测量,接地也正常。既然正极供电连接线及接地都正常,CAN线可能存在断路。接下来再检查CAN数据线是否正常,经过查看电路图得知Tl8b/12针脚是连接CAN-L线,导线颜色是橙/棕色,T18b/11针脚是连接CAN-H线,导线颜色是橙/绿色。打开点火开关测量CAN数据线的电压为0V、正常情况下打开点火开关CAN数据线是有电压的。考虑到其他三个车门的电动车窗升降器及中控锁都能正常工作,这说明其他三个车门的CAN数据线可以正常通信。至于右后车门出现故障,这说明连接右后车门控制单元的CAN数据线可能存在断路,不能与其他三个车门和舒适系统控制单元的CAN数据线连接。由电路图可以看出在右B柱处有一个T8u/6的黑色插头,可以拔下插头测量CAN数据线是否有电压。拆下防尘套发现两根CAN数据线已经断开,如图3示,故障原因已经找到。修复断开的CAN线测量橙/绿色的线电压为橙/棕色的线电压为4. 6 V。

    故障排除:修复断开的CAN数据线。
    故障分析:该故障中首先确定该车的车门控制单元是采用CAN线通信,经检查故障码及读取数据,确定故障原因是右后车门控制单元无通信。经检查排除控制单元的供电及接地的故障,认为是CAN线存在断路,通过查看电路图找到故障原因。
