适用车型:配备了无钥匙启动系统Kessy的上海大众新帕萨特车型
通报内容:部分车辆按压启动按钮,车辆无法启动。维修人员用故障诊断仪检测,诊断地址2B电子转向柱锁读取到故障码:B11A511—端子S对地短路;P305300—启动机启动,端子50返回信息,对地短路/断路。诊断地址09电子中央电气设备读取到故障码:VAG00883点火启动开关(端子S)。

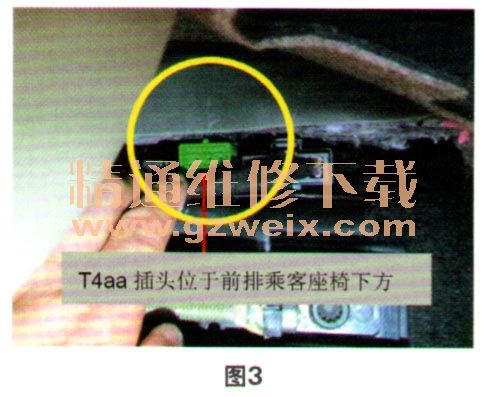

根据故障码的提示,维修人员查看进入及启动许可(Kessy)电路图(图1)后检查发现,J519车载电网控制单元的T52c/13针脚与J764电子转向柱锁止装置控制单元T16s/7针脚间的红紫线对地短路。通过后座区娱乐视听装置(RSE)电路图(图2),维修人员发现该红紫线通过B518连接至后座区娱乐视听装置(RSE)适配插座的T4aa/3针脚,T4aa插座位于前排乘客侧座椅下方(图3)。最终,维修人员检查发现该插座内有异物,清理后故障排除。
维修建议:新帕萨特前排乘员座椅下方预留了与后座区娱乐视听装置(RSE)相连接的插座T4aa,该插座内如混入金属异物,易造成电路短路。配备无钥匙启动系统Kessy的新帕萨特如遇上述故障,建议检查T4aa插座内是否存在异物。
相关资料:2015年大众原厂维修信息系统ELSA 5.2
