大众新帕萨特用遥控钥匙无法锁车检修
来源:汽车与驾驶维修  作者:佚名  2020-07-23 09:34:48

     一辆行驶里程约15万km、搭载型号为CEA的1.8T发动机和了挡双离合变速器的2014年大众新帕萨特轿车。用户反映:该车用遥控钥匙无法锁车,且一键升窗功能失效。

    检查分析:维修人员接车后检查,故障与用户描述一致,且用机械钥匙锁车时只有驾驶员侧车门可以锁上,其他车门均无动作。用诊断仪对车辆进行检测,系统中没有储存故障码。
    用遥控钥匙操作时,遥控器会向车载电网控制单元 J519 (BCM)发送高频信号,BCM通过集成在自身的天线接收到信号并加以分析,确认合法后通过CAN总线发送相关指令给驾驶员侧车门控制单元(J386),J386执行相应动作。分析故障原因可能有:钥匙故障;J386故障;BCM故障;BCM与J386之间的线路故障。
    接通点火开关时操作中控锁上的上锁、解锁以及玻璃升降功能,均正常,排除J386以及J386与BCM之间的通讯故障。重新匹配遥控钥匙,钥匙可以匹配成功,然后对BCM重新编码并使用备用钥匙操作,均无效。

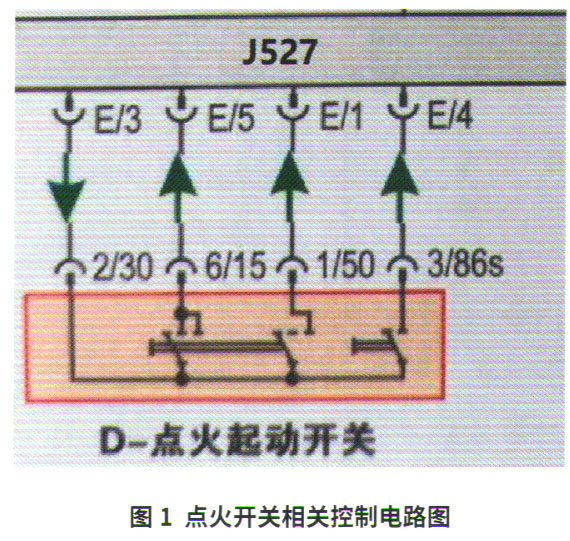

    诊断期间,维修人员发现该车收音机只能手动关闭,钥匙拔出后仍可以继续播放。由此判断,点火开关的S触点在钥匙拔出后应该没有断开。查询点火开关相关控制电路图(图1),用诊断仪和示波器测量点火开关插入和拔出钥匙时S触点的电压变化。
    将示波器工具的正表笔(红色)接在J527的昭端子侧,负表笔(黑色)接在J527的E/3端子侧,插拔钥匙,观察电压变化情况,正常在拔插钥匙时会产生电压变化。测量发现该车电压无变化(图2)。
    为了进一步确认故障点,维修人员拆下点火开关,模拟S触点断开,故障不再出现。由此可以判定,故障是由点火开关故障引起的。
    故障排除:按照维修手册上的步骤更换点火开关,再次对故障现象进行验证,此前的异常现象消失,至此故障排除。故障排除1周后,经回访客户,车辆使用功能正常。
    回顾总结:在车辆维修过程中,要多加关注与故障现象相关联的现象,提高突破能力,扩展排故思路,缩小故障范围。
    现在车辆电气元件越来越多,售后维修技术人员须掌握大量的维修技术资料,便于维修工作的进行。
