一辆行驶里程约3.2万km，配置CSR发动机的2014年大众新朗逸轿车。该车左右近光不亮。

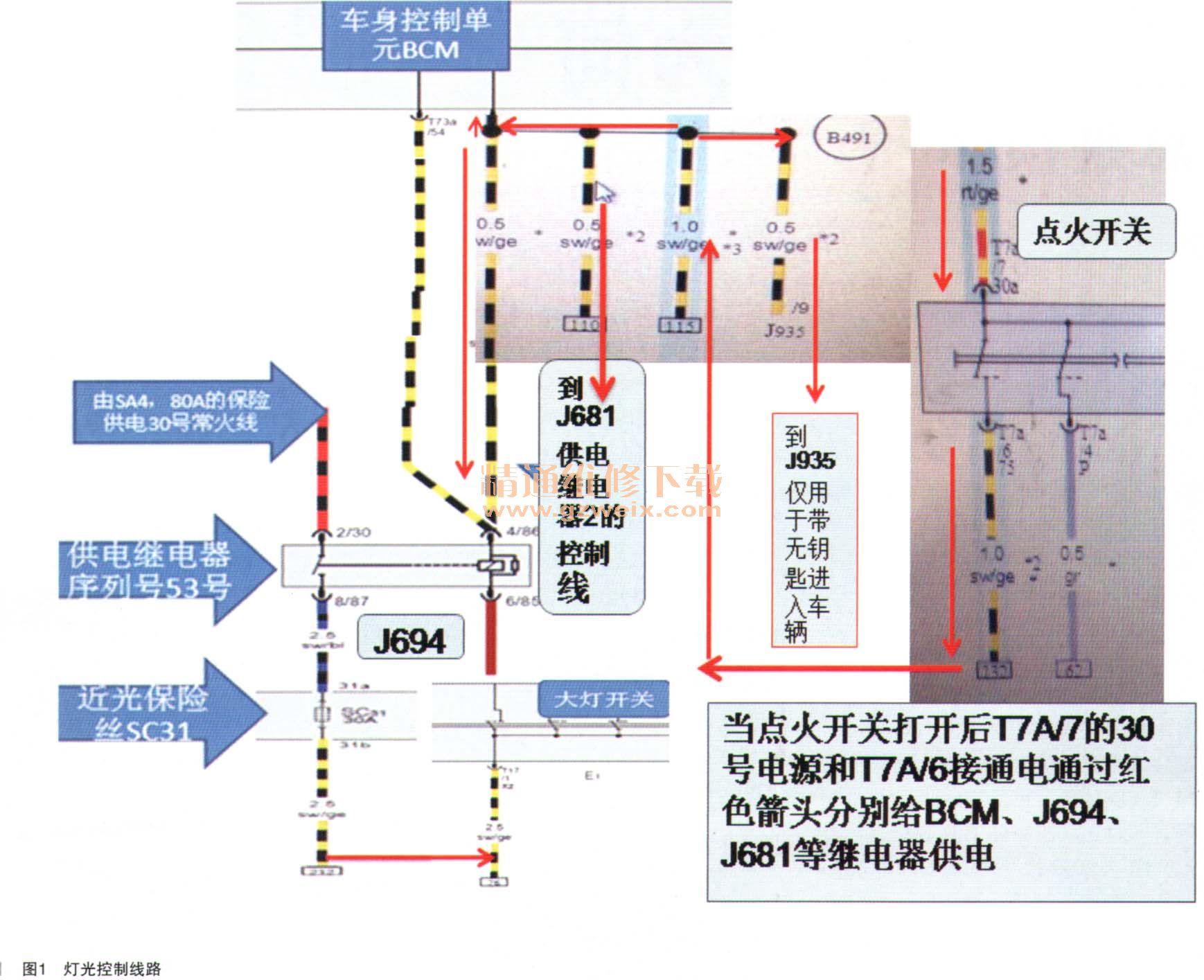

    故障诊断：查阅了近光的电路图如图1所示。可能的故障原因：①两颗近光灯泡损坏及保险损坏；②大灯开关出现问题了；③继电器故障；④线路故障及点火开关存在问题。

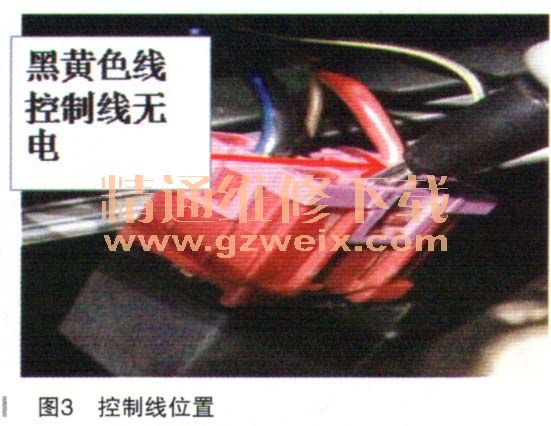

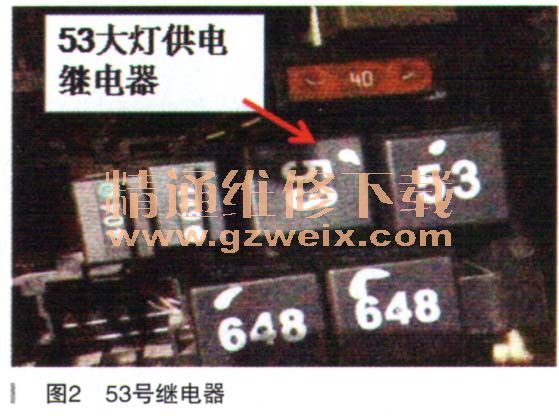

    根据故障现象首先检查保险是否损坏，两颗灯泡坏的可能性比较小。根据电路图，检查了SC31的一颗保险，发现没有电，这个保险就是给大灯开关供电的。于是根据电路图，查阅保险的供电是经过53号继电器进行供电的。拆卸了53号继电器，如图2所示。拆卸下来后进行测量发现J694 （ 53号）继电器的控制端无电（如图3所示），用手把继电器接触点闭合后问题立即就解决了，说明问题就是由于这根控制线无电导致。继续根据电路图往后面进行查询这根线的电是怎么来的。

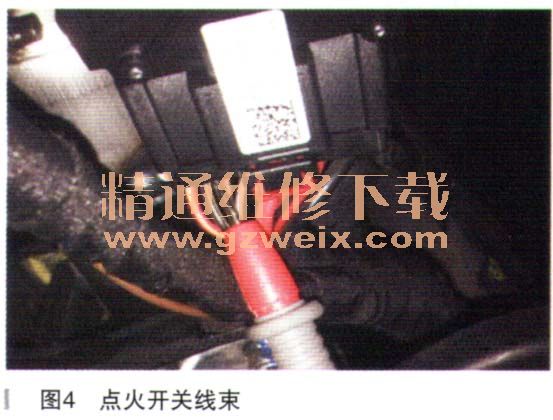

    根据上述检查把可能原因①～③都排除了，重点检查可能原因④。根据电路图进行检查，红色箭头电流的流向进行分析，继电器的黄黑色线的电流怎么流过来的。这根线的电源是通过点火开关过来的，当点火开关接通后这根线就应该有电，于是启动车辆检查点火开关的T7A/6输出是否有电（如图4所示），发现没有电输出。

    故障排除：更换点火开关。
    故障总结：首先要了解近光开关是怎么样的工作情况，再结合电路图进行分析，分段排查，这样会避免走很多弯路和无用功。最后经检查发现这根线路上的鼓风机也是无法工作的。
