一辆行驶里程约3.4万km,搭载CGM发动机与02E六速双离合器变速器的2013年大众新帕萨特2.0TSI自动挡轿车。该车因前部碰撞,在外地一家4S店进行事故修复后,胎压报警灯K220常亮。
故障诊断:大众车系间接式胎压监控系统附属于ABS/ESP控制单元,连接VAS6150故障诊断仪,运行ODIS诊断系统程序,在车辆自诊断扫描中得知ABS/ESP控制单元J104的故障内存没有事件代码存在,获取地址65的胎压监控控制单元的故障事件代码是:01521 004轮胎压力传感器无信号/通信,静态;01325 005轮胎压力监控控制单元无或错误的基本设置/匹配,静态。
运行引导性故障查询功能程序,准备根据诊断仪识别到的故障事件列出相应的检测计划,不能成功。

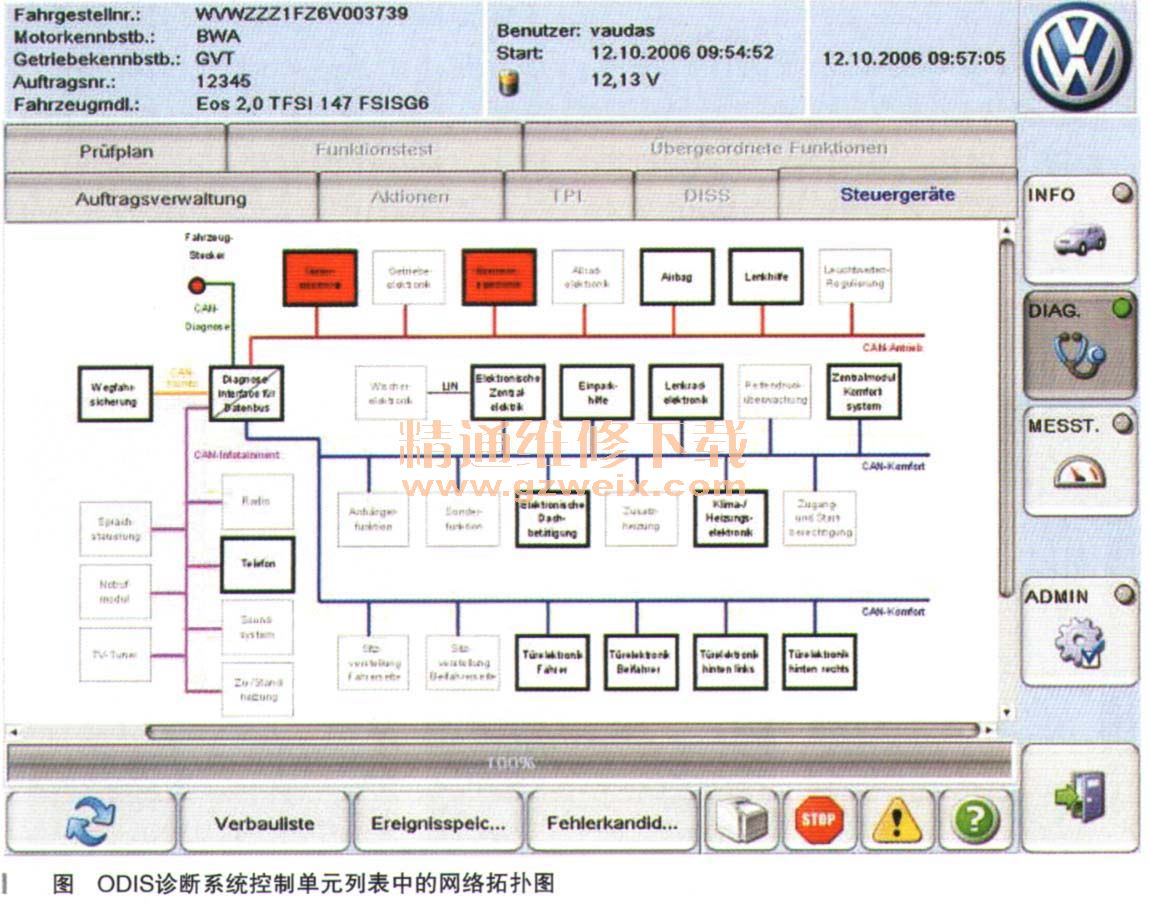

在控制单元列表的网络拓扑图中,并没有地址65的胎压监控控制单元存在(如图1所示)。
考察新帕萨特系列轿车的配置列表,除了3.0L V6车型配置了独立的轮胎压力监控控制单元外,其余各款车型均无该项配置。这样,就有可能在事故维修过程中,维修人员错误执行了编码。
故障排除:进入数据总线控制单元J533编码选项,查询数据总线上的控制单元注册列表发现,地址65的轮胎压力监控控制单元在网关内被登记。
重新执行编码功能,将地址65的轮胎压力监控控制单元注销登记,执行编码成功后K220熄灭。
故障总结:在网关列表中,各个控制单元共有四种可能的状态,一是正常,即控制单元与网关之间通信正常,该控制单元没有存储故障码;二是控制单元与网关之间通信正常,但记忆有故障;三是无通信,网关列表中登记了控制单元,但控制单元与网关无通信;四是未登记,网关列表中未安装该控制单元,但网关有来自该控制单元的通信信号。
该故障案例的情景属于第三类状态。
