大众桑塔纳2000GSi-AT轿车自动变速器(AT)的分解与装配
来源:本站整理  作者:佚名  2017-03-30 15:26:04

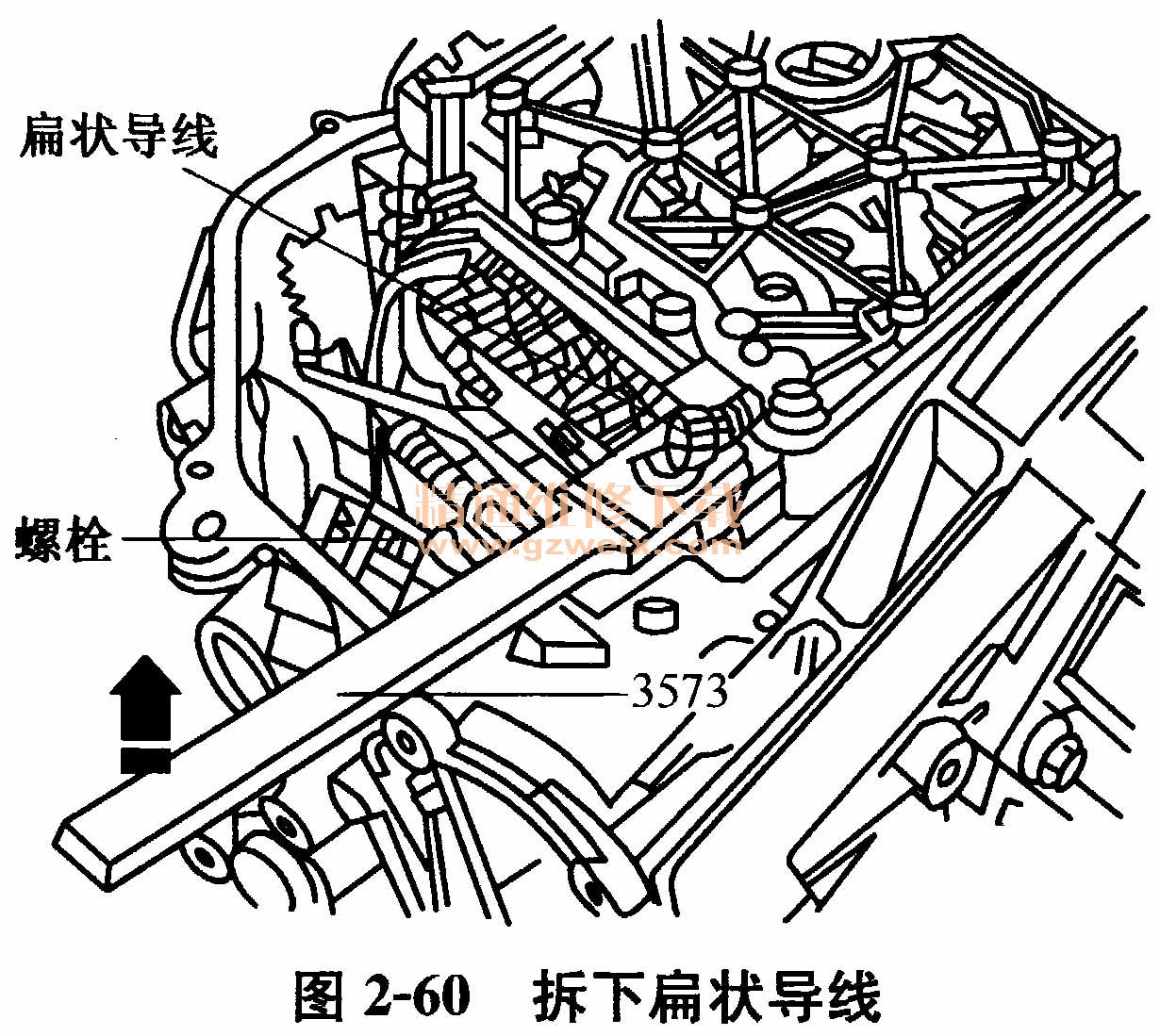

    ③如图2-60所示,将专用工具3573放在电磁阀插头的下面并插到底,按箭头方向拔出插头,拆下扁状导线。

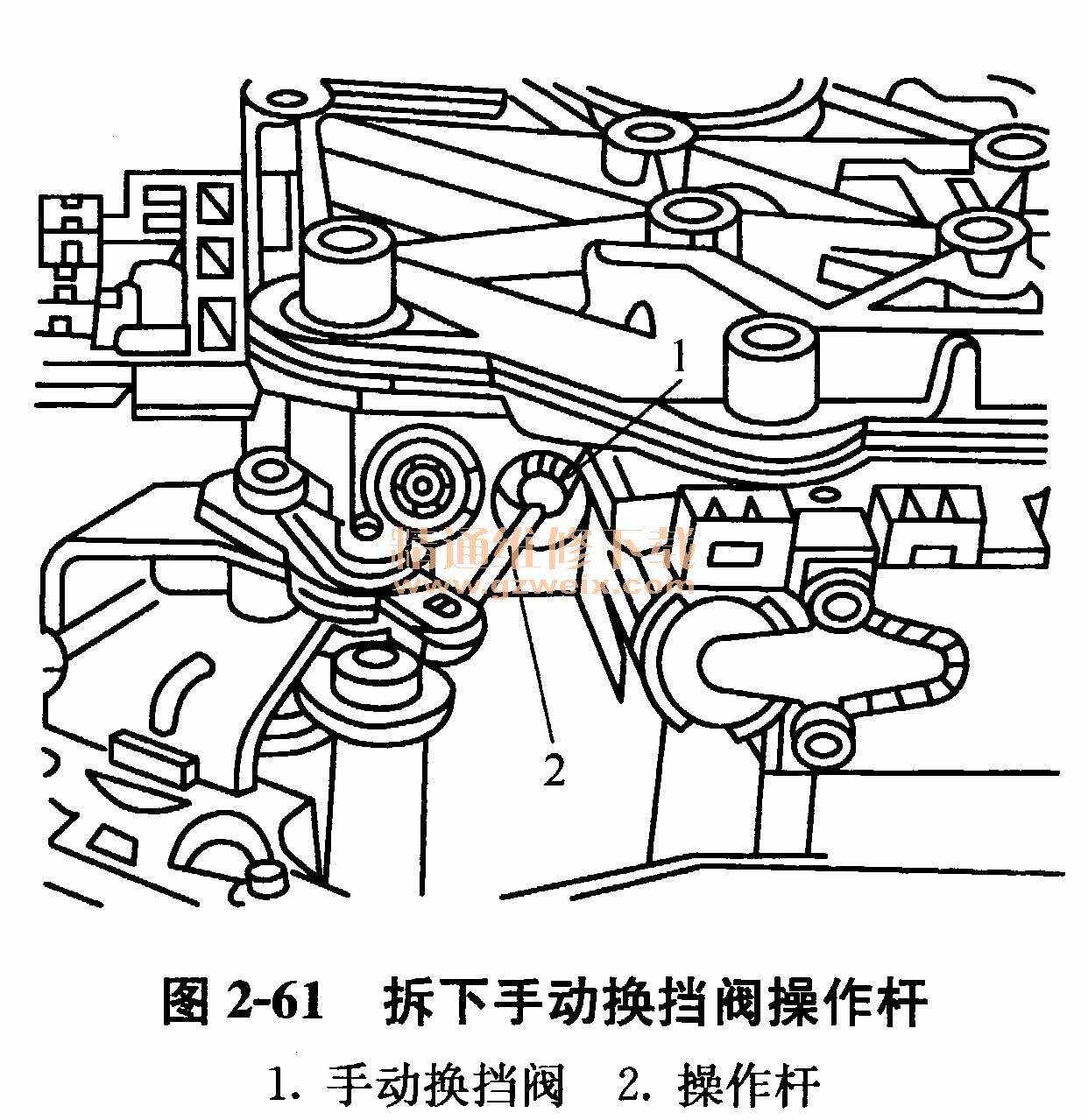

    ④如图2-61所示,拔手动换挡阀,直到手动换挡阀与操作杆脱钩,拆下手动换挡阀操作杆,固定手动换挡阀,使它不脱落,仍留在阀体中。

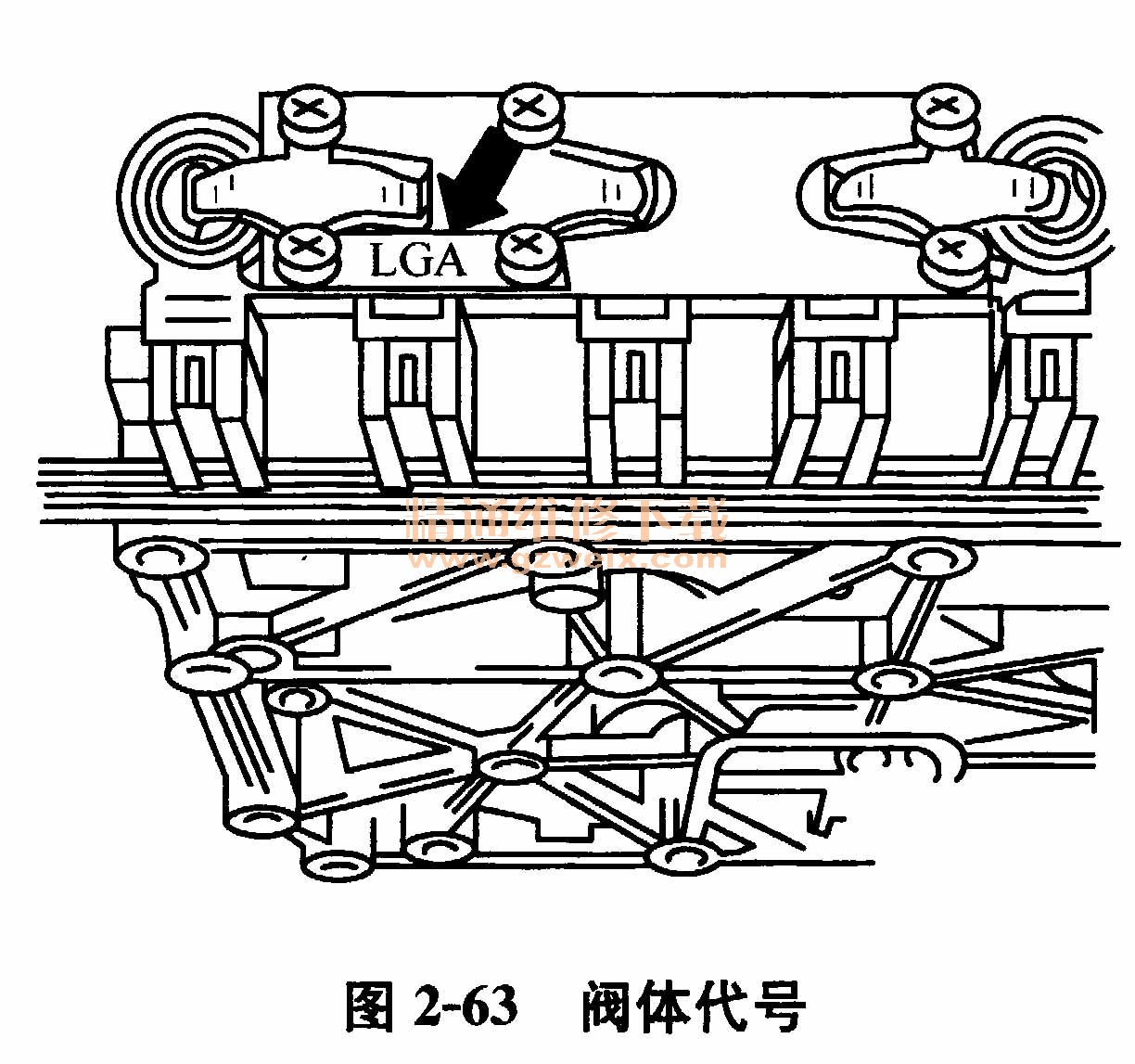

    ⑤拧下阀体螺栓,拆下阀体,如图2-62所示。阀体代号打制在金属铭牌上,如图2-63中箭头所示。


(2)阀体的安装。
    ①装上阀体。先用手拧紧阀体的螺栓,然后将螺栓拧紧至5N·m,装上和整理扁状导线,将导线的薄膜插头插入自动变速器壳体内,拧紧螺栓。
    ②旋转手动换挡阀,使凸肩对准操作杆,装上操作杆。

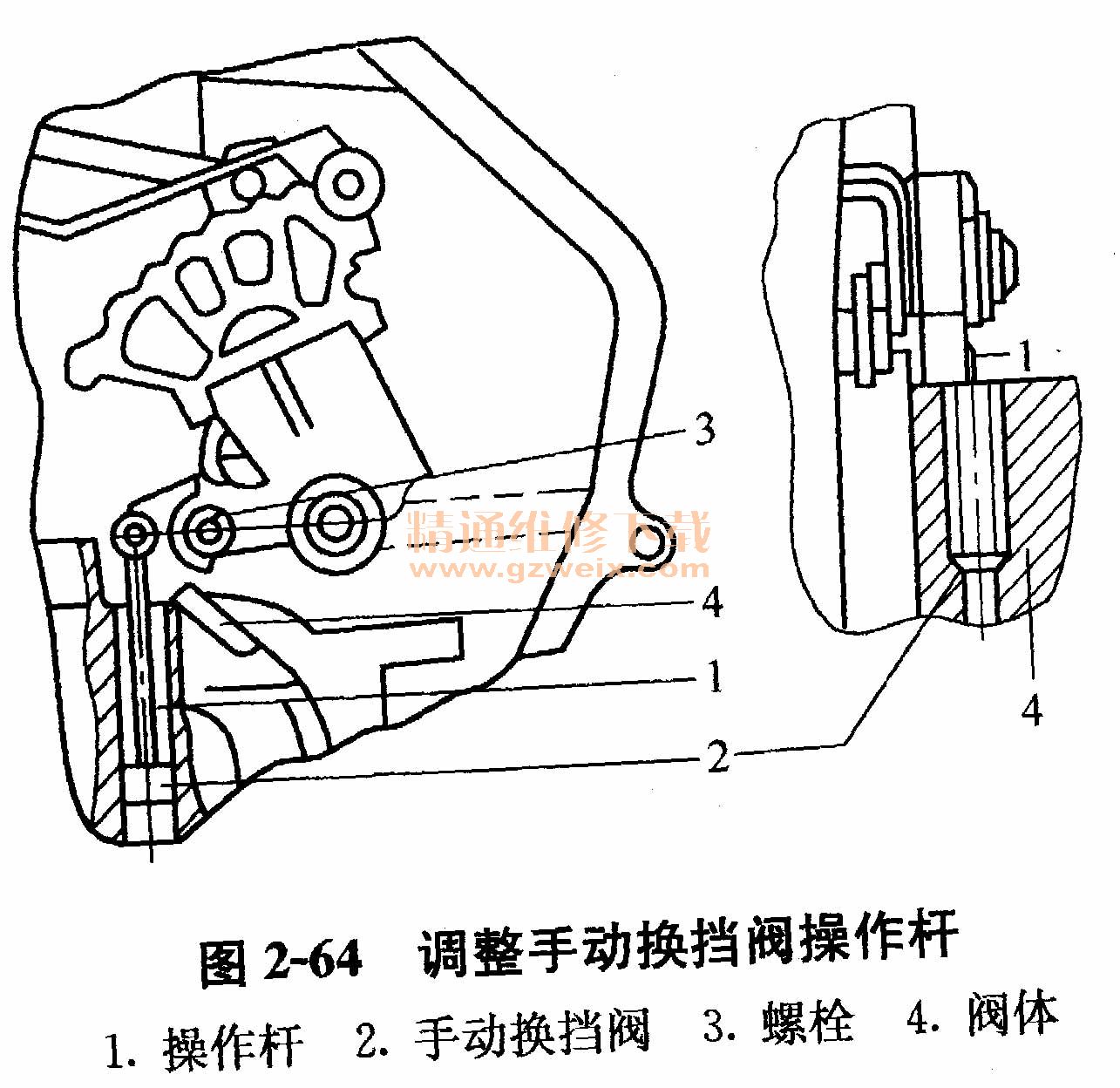

    ③如图2-64所示,调整手动换挡阀操作杆。将换挡轴置于P挡位置,将带手动换挡阀的操作杆推人阀体,拧紧螺栓至4N·m。调整时,手动换挡阀必须始终紧贴底部。拧紧螺栓时要反方向固定住。

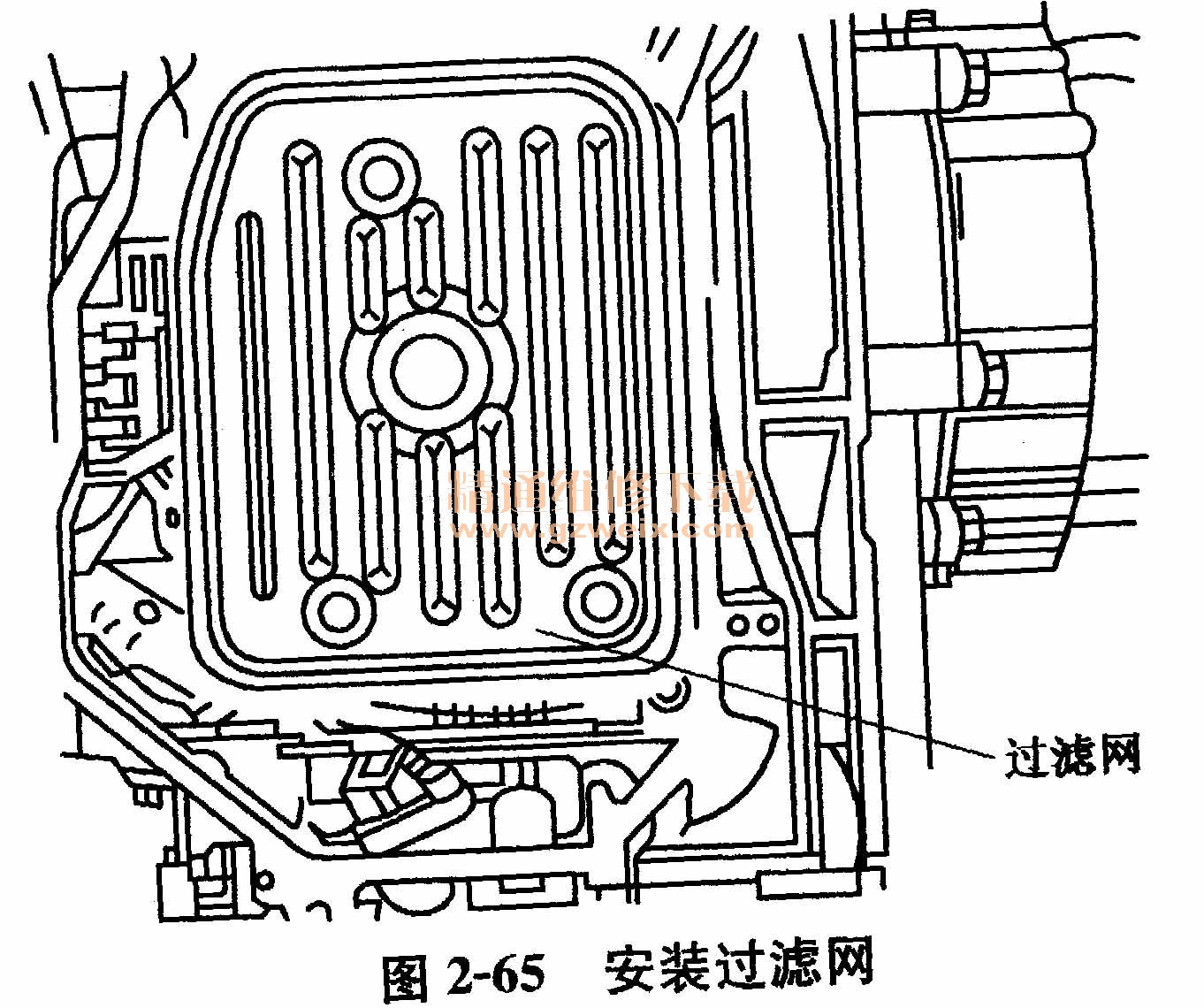

    ④如图2-65所示,安装过滤网,将密封垫压到过滤网的吸人颈圈上,将过滤网按人阀体约3mm(不要按到底,安装油底壳后,过滤网会被推至正确的位置)。

    ⑤装上油底壳。
