2.行星齿轮变速机构的拆装
(1)行星齿轮变速机构的拆卸。
①拆下自动变速器油(
ATF)检查孔塞和溢流管,并排净自动变速器油(
ATF)。
②取出液力变矩器。

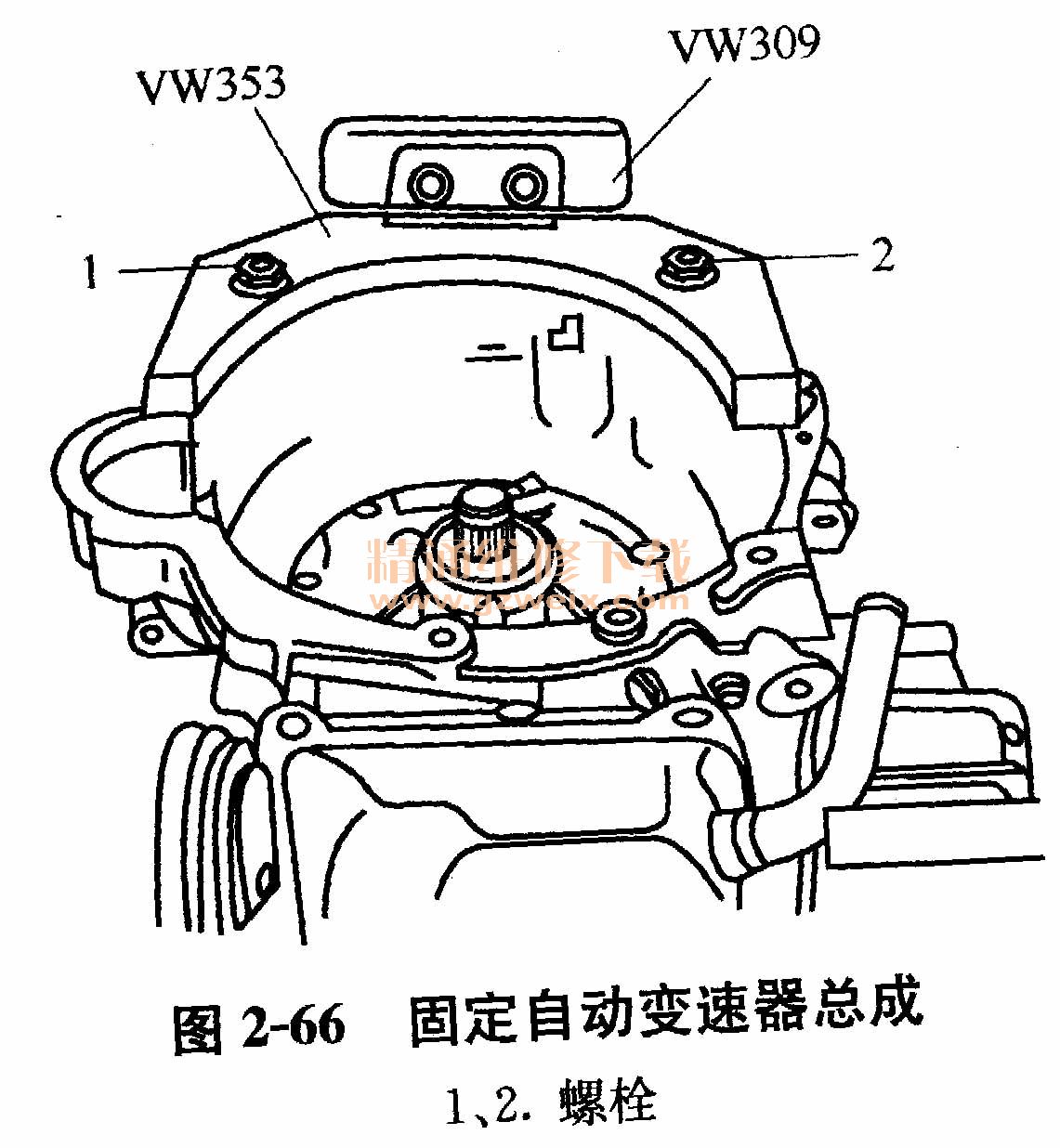

③如图2-66所示,将自动变速器总成固定在支架上。

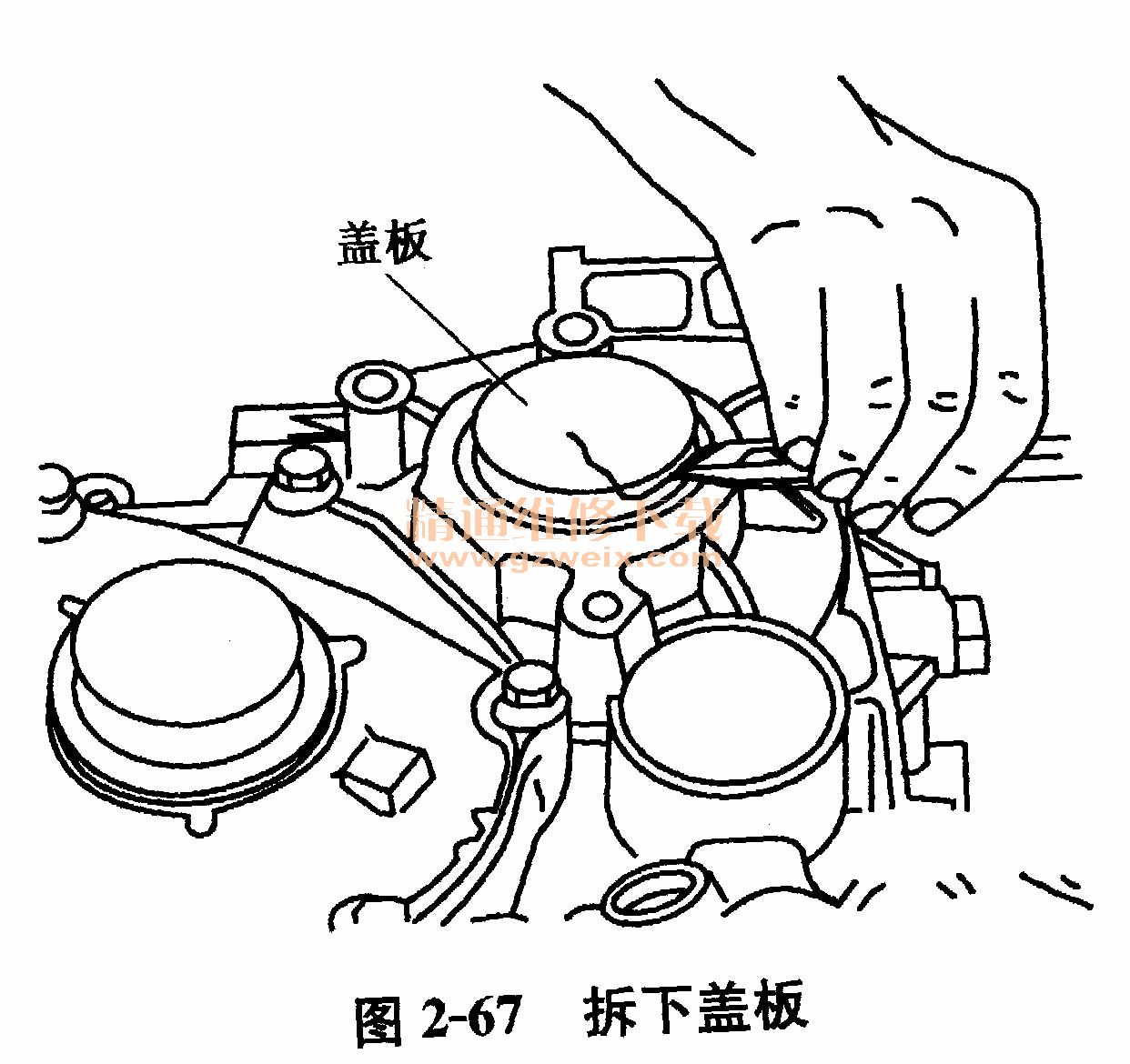

④如图2-67所示,拆下盖板。
⑤拆下油底壳和过滤网。

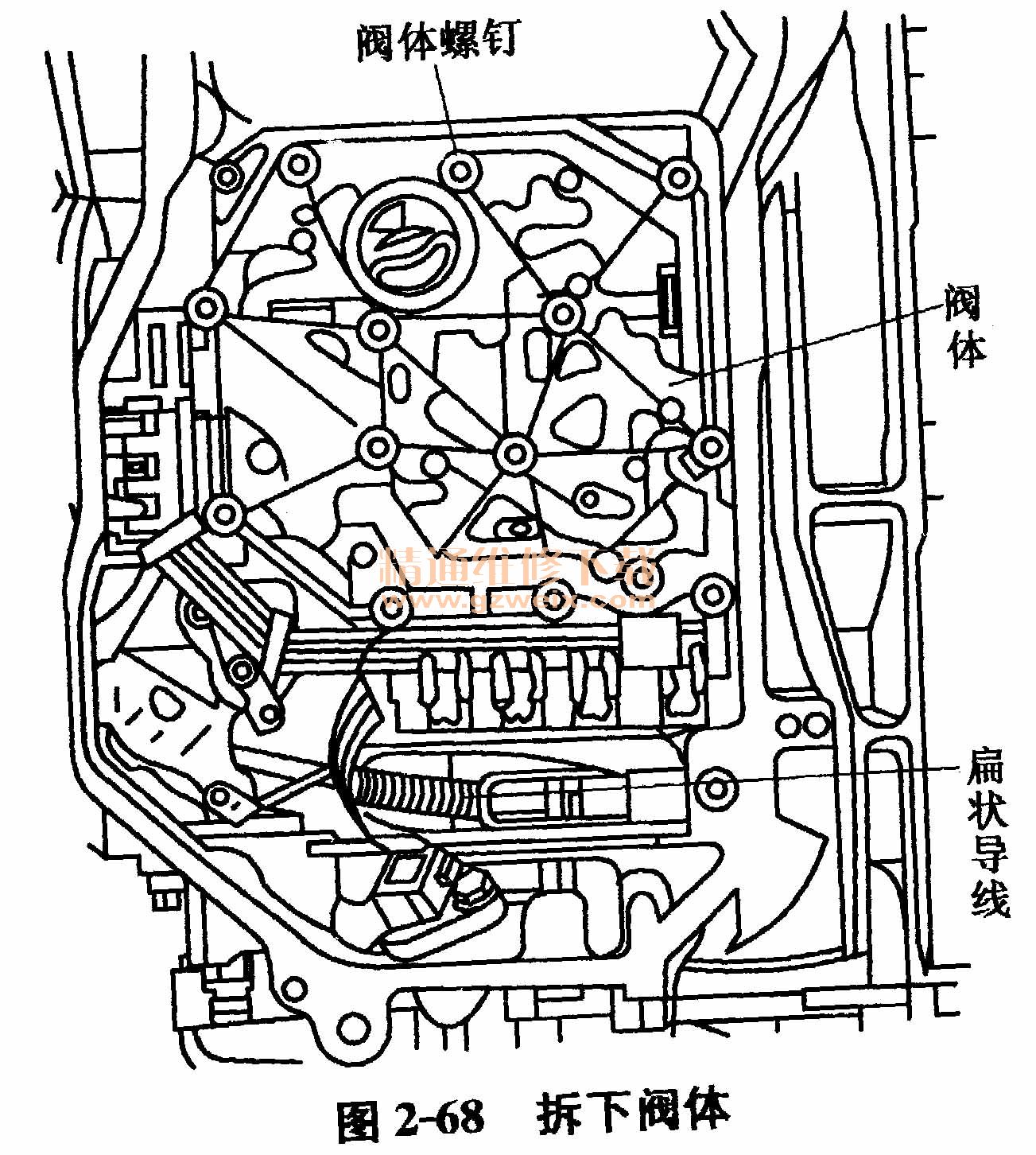

⑥如图2-68所示,拧下阀体螺钉,拆下阀体(带扁状导线)。

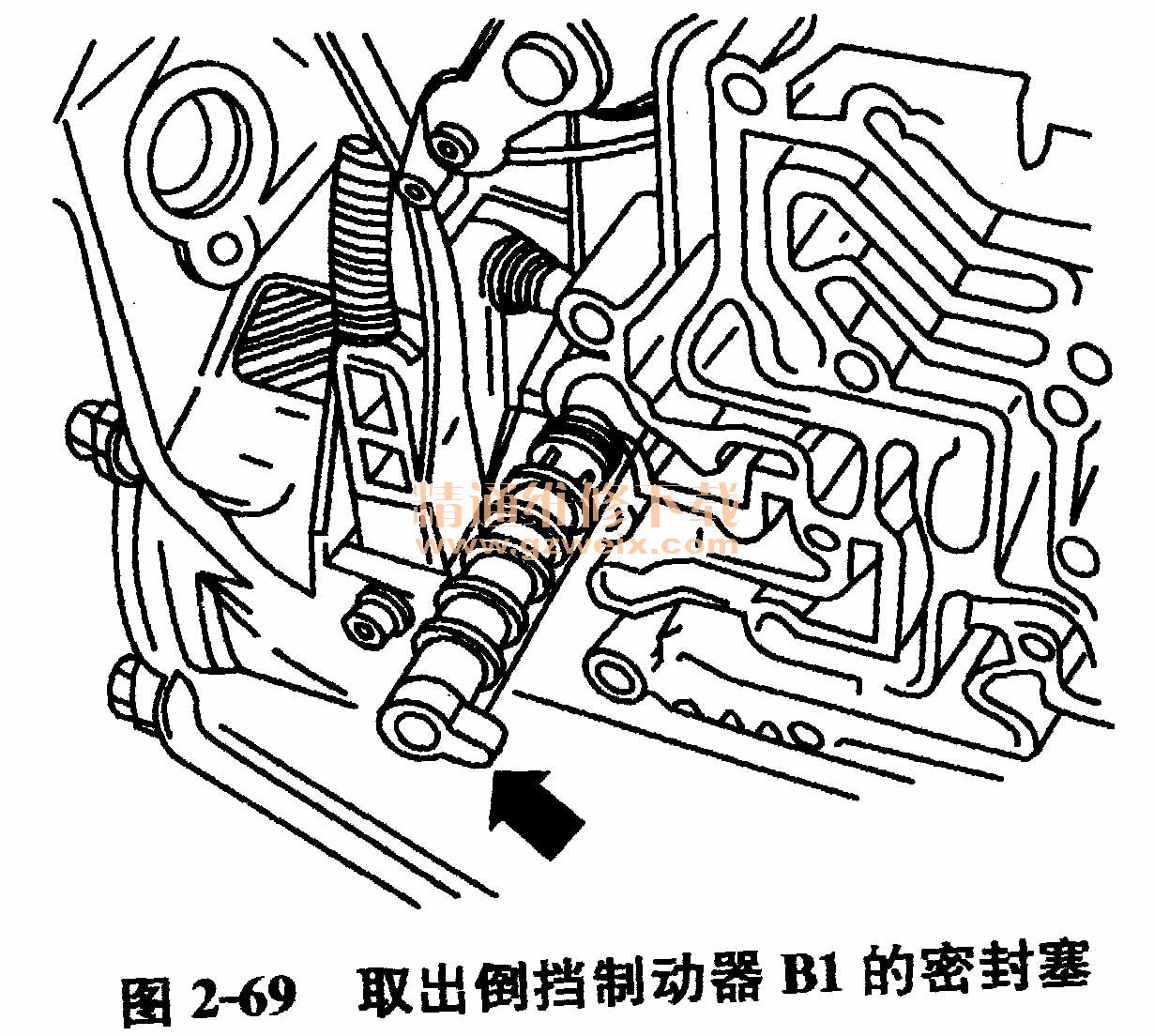

⑦如图2-69所示,取出倒挡制动器B1的密封塞(图中箭头所示)。

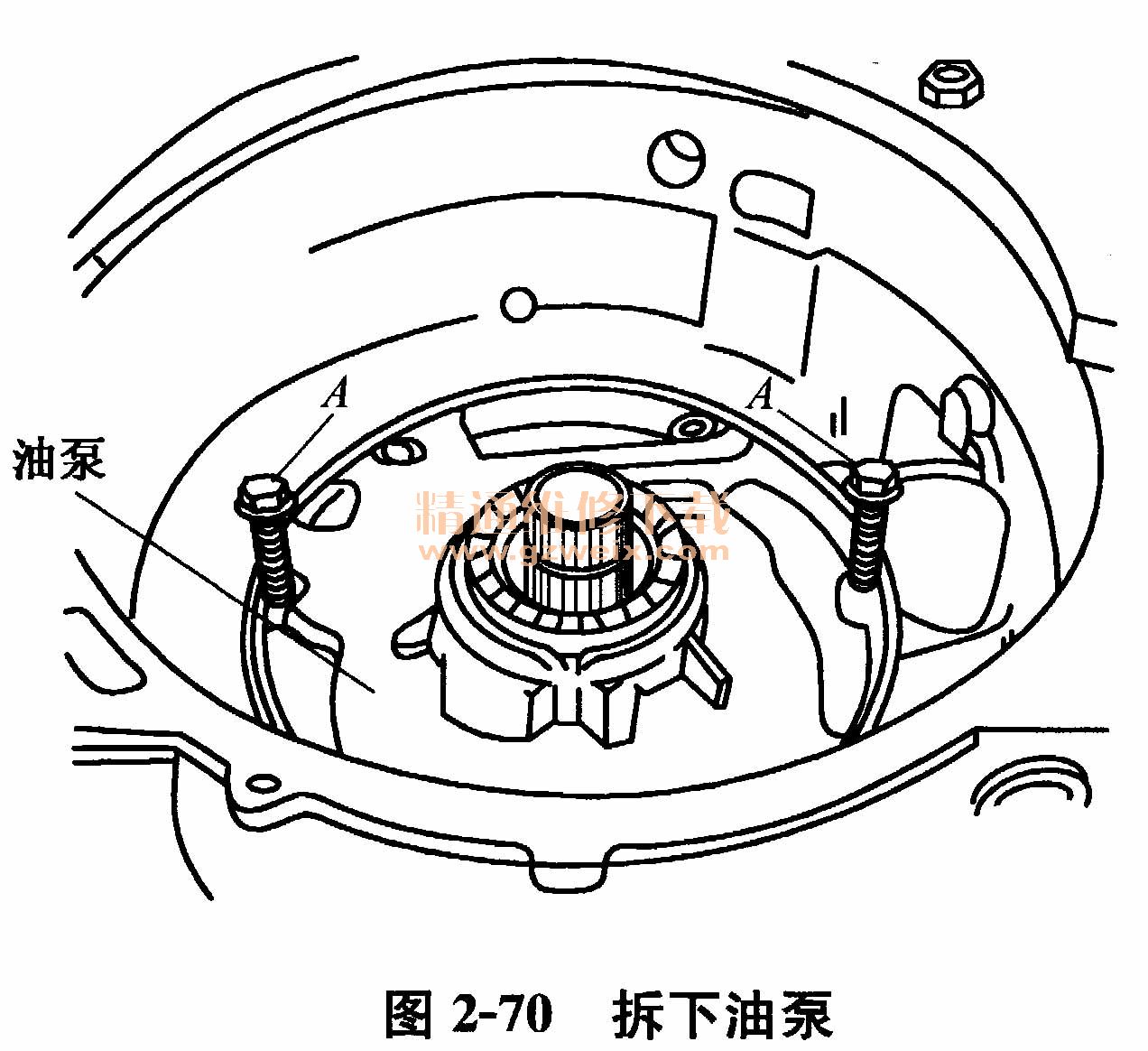

⑧拧下油泵螺栓。如图2-70所示,把两个M8螺栓A均匀地拧入油泵螺纹孔内,拆下油泵。

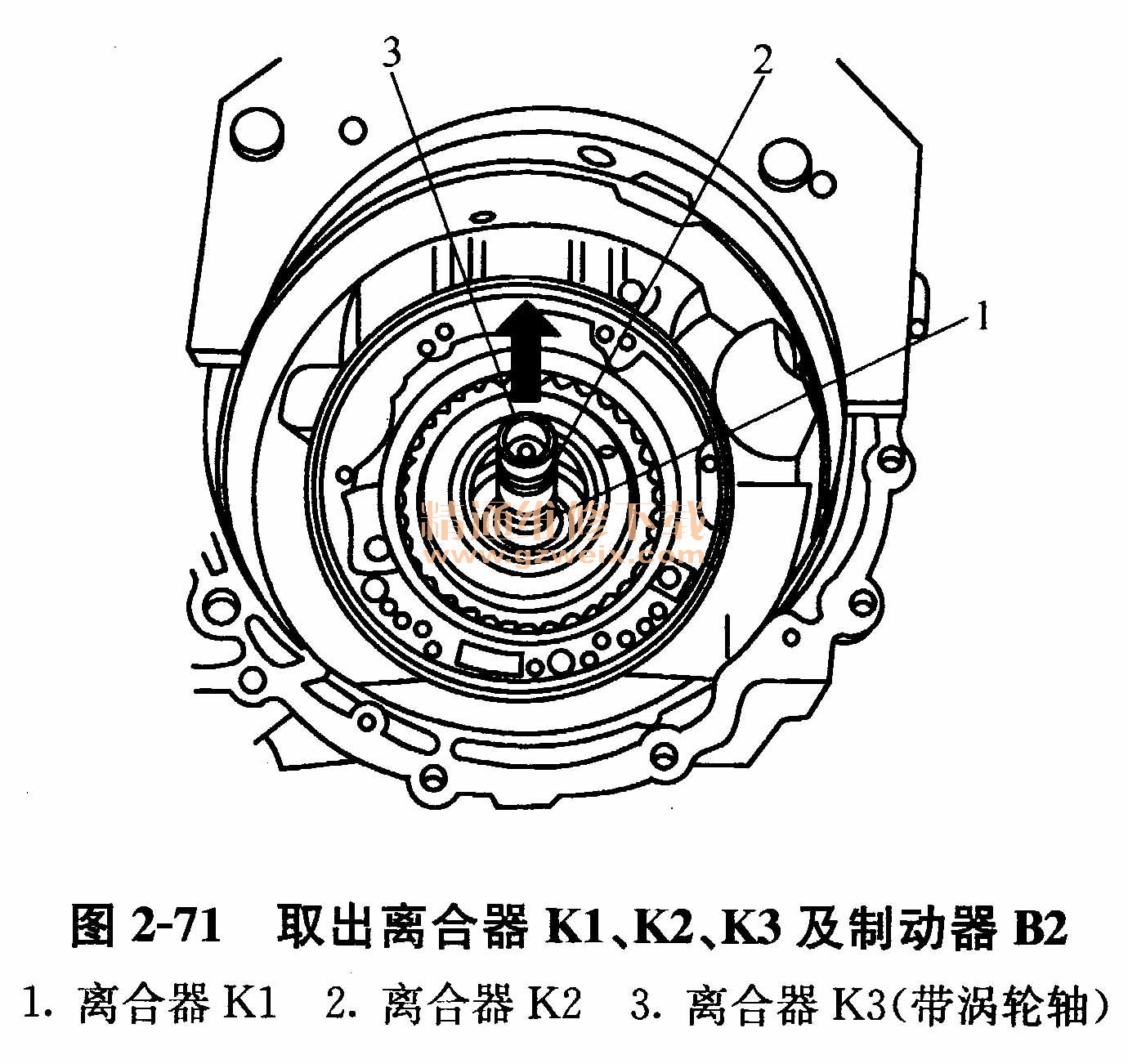

⑨如图2-71所示,将离合器K1、K2、K3及制动器B2一起取出(参阅图2-55、2-56)。
⑩啮合驻车锁。

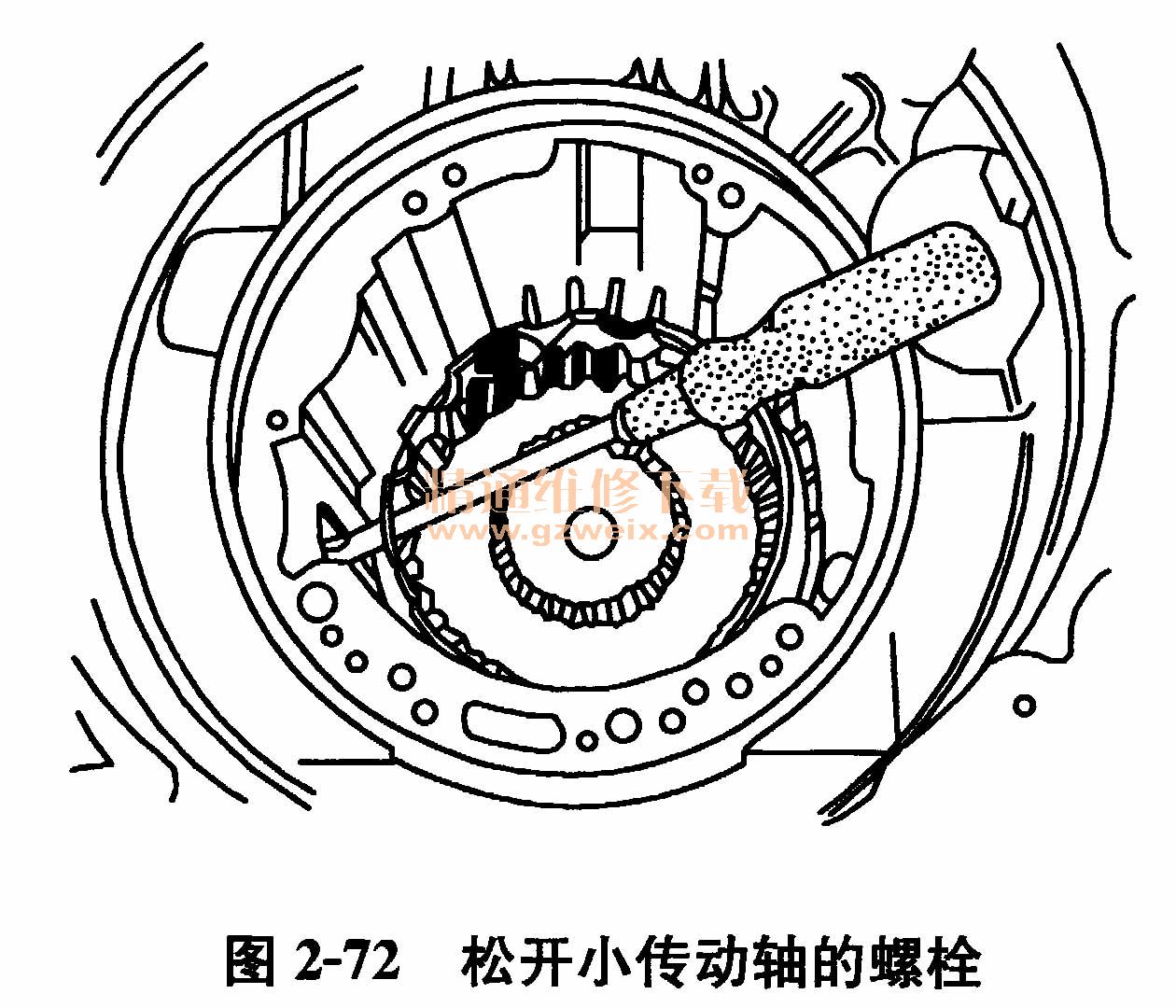

11.如图2-72所示,将旋具穿过大太阳齿轮的孔,松开小传动轴的螺栓

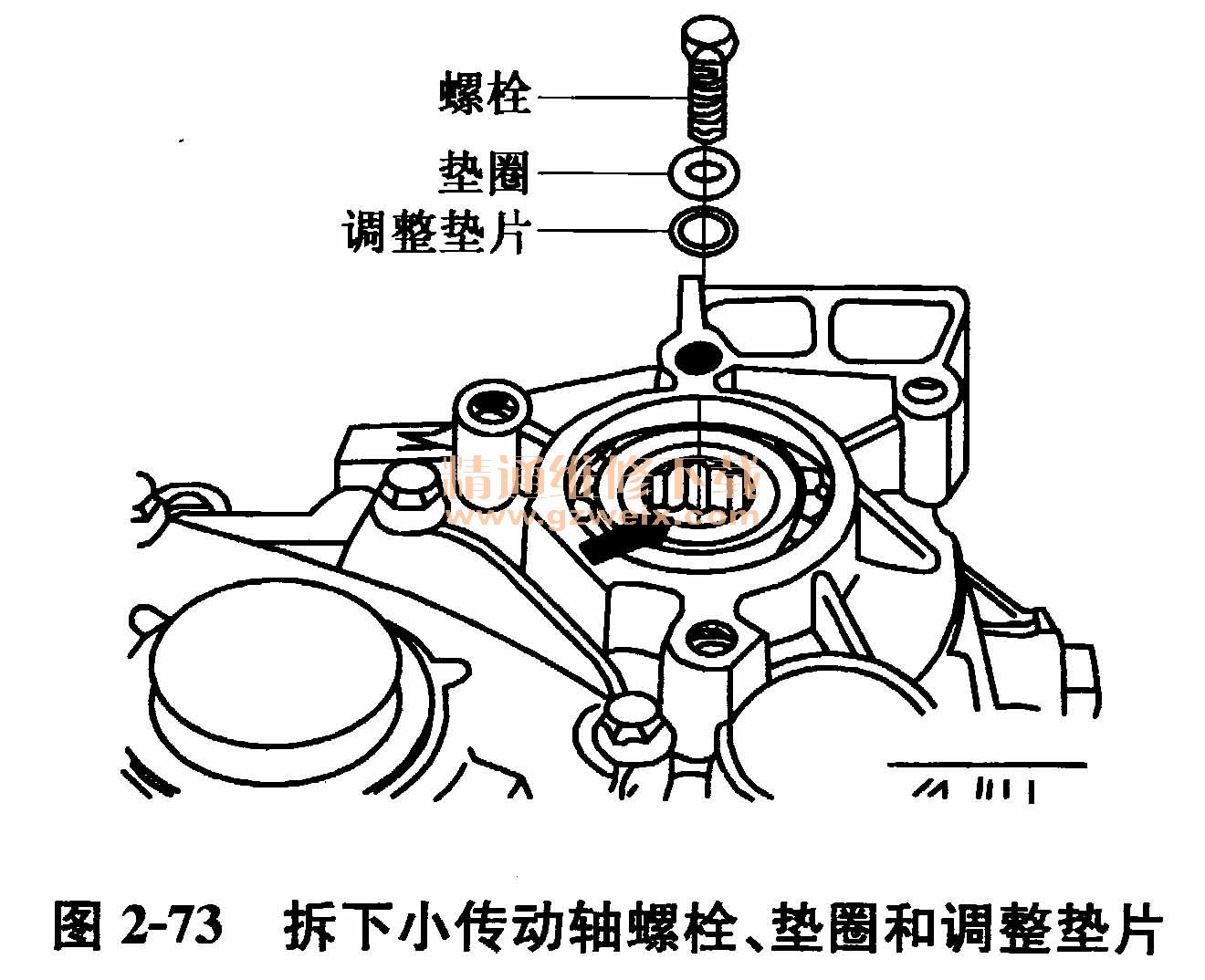

12.如图2-73所示,拆下小传动轴螺栓、垫圈和调整垫片。行星齿轮架的推力滚针轴承保留在变速器/输入齿轮内,抽出小传动轴。
