11.将调整垫片放在小传动轴的凸缘上(如图2-73中箭头所示),确定调整垫片的厚度,装上小传动轴的垫圈、螺栓(如图2-73),螺栓的拧紧力矩为30N·m。
12.检查行星齿轮架的尺寸。

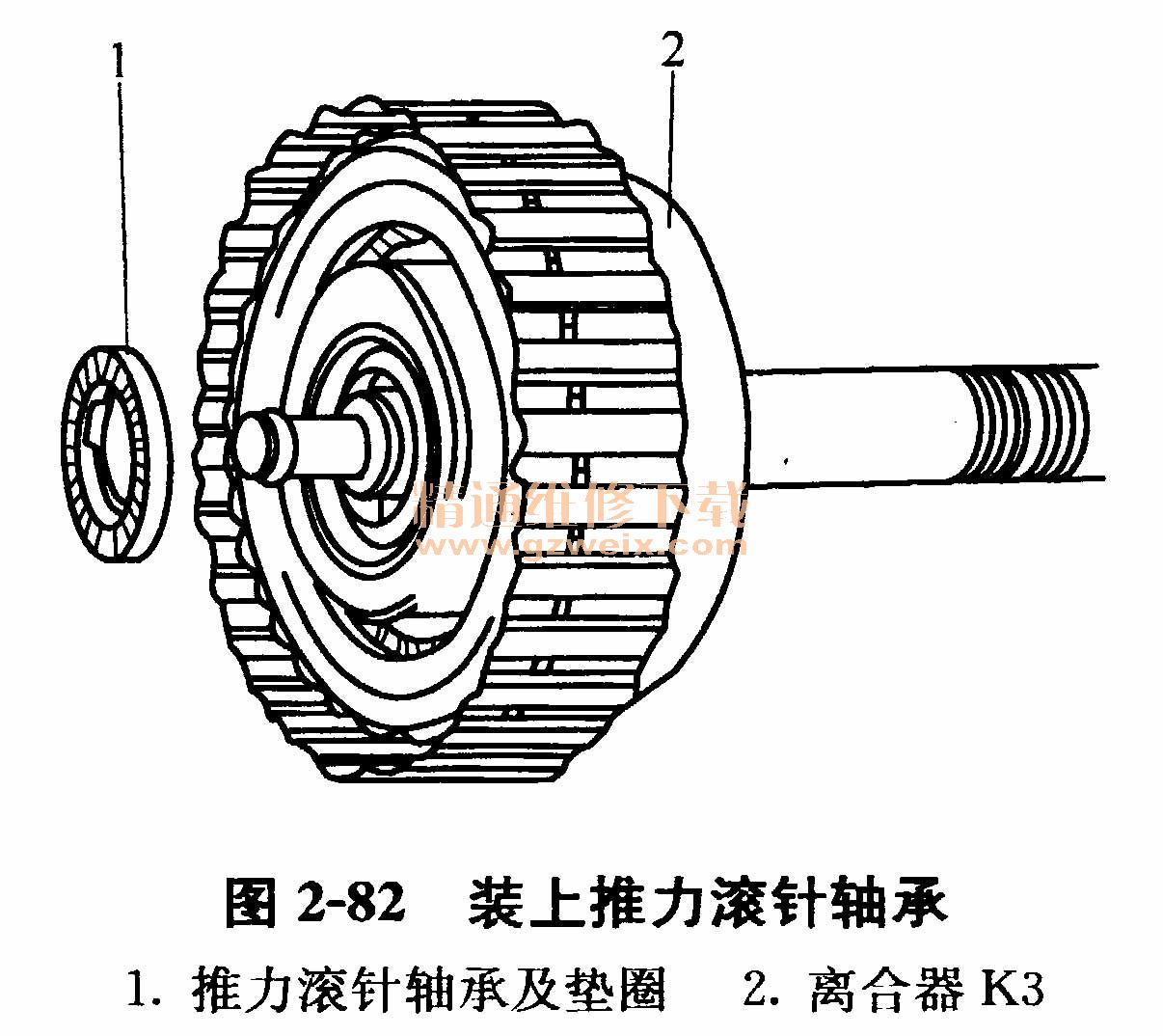

13.如图2-82所示,将带垫圈的推力滚针轴承装到离合器K3上。

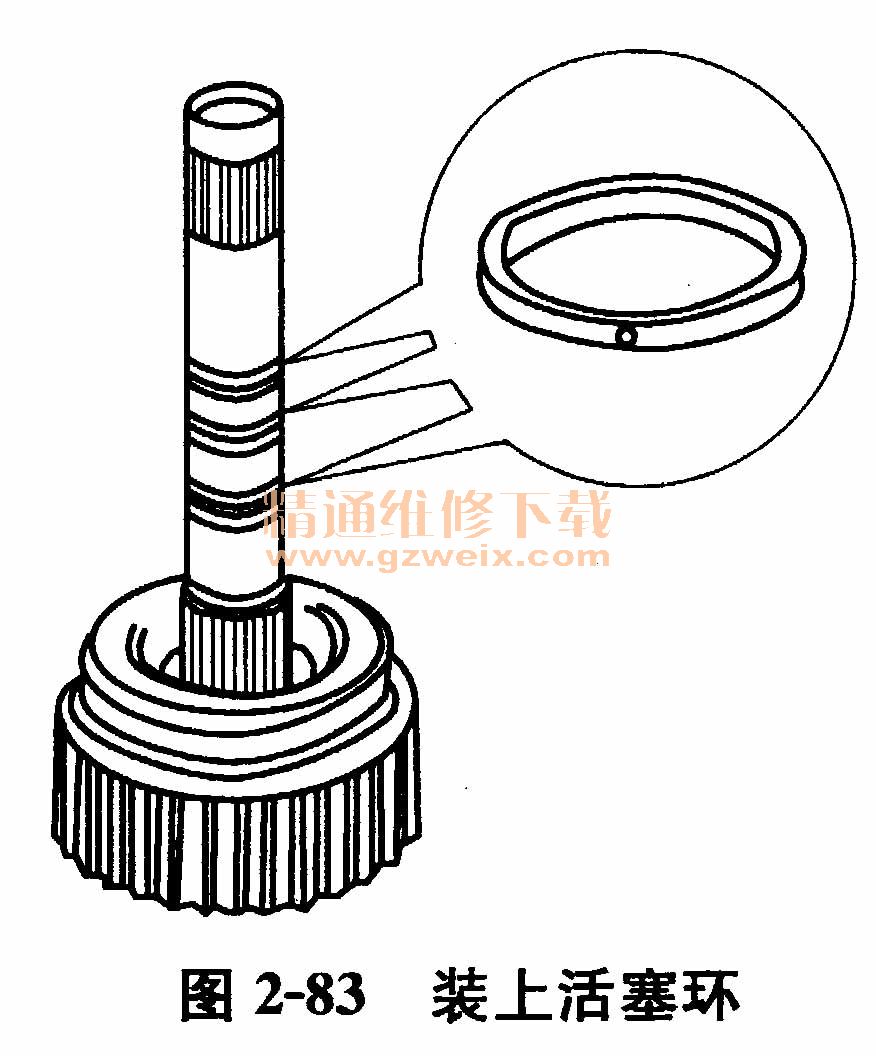

14.如图2-83所示,将活塞环装到离合器K3的涡轮轴上。

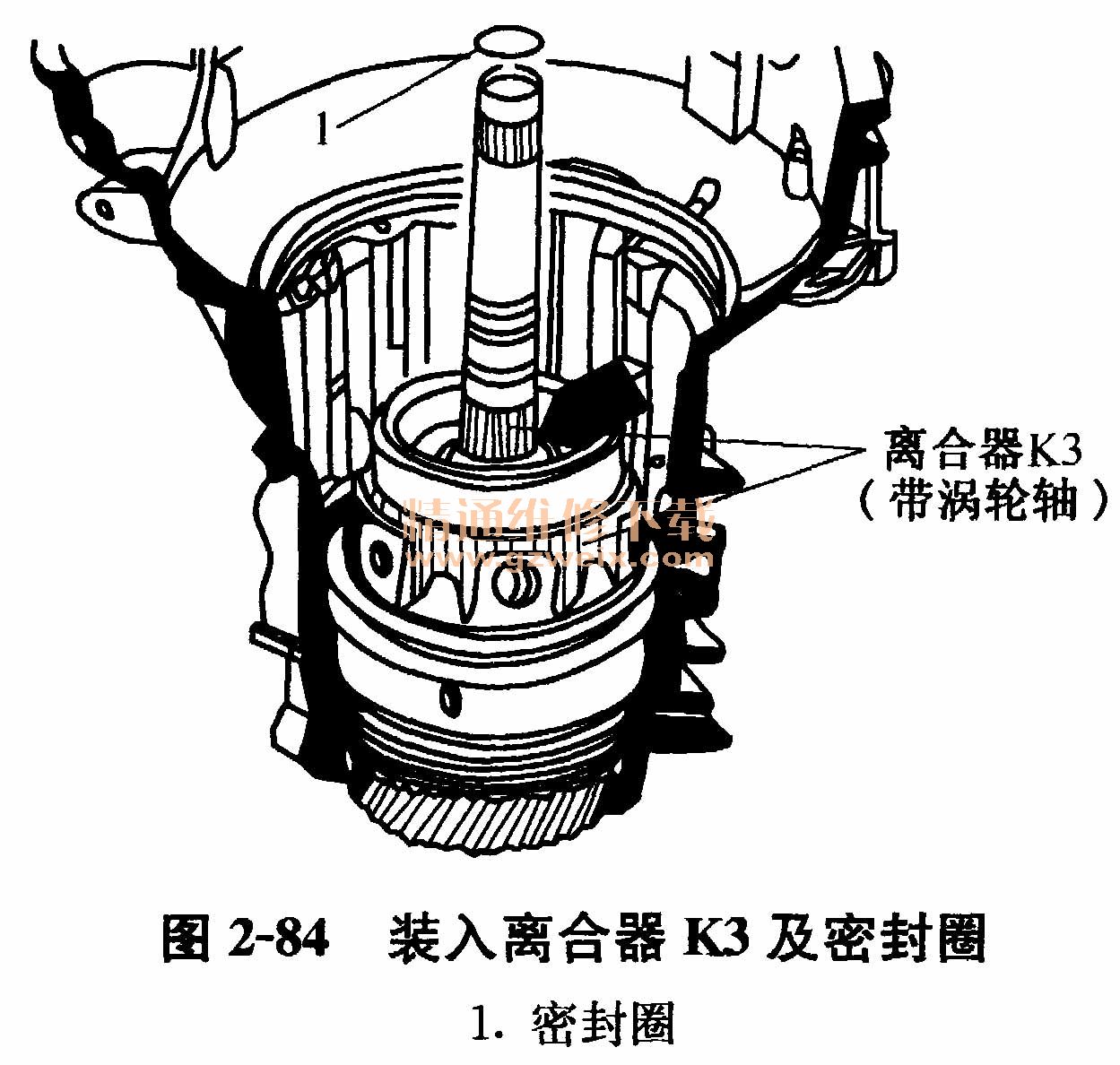

15.如图2-84所示,装入带涡轮轴的离合器K3,将密封圈装人槽内(图中箭头所示)。

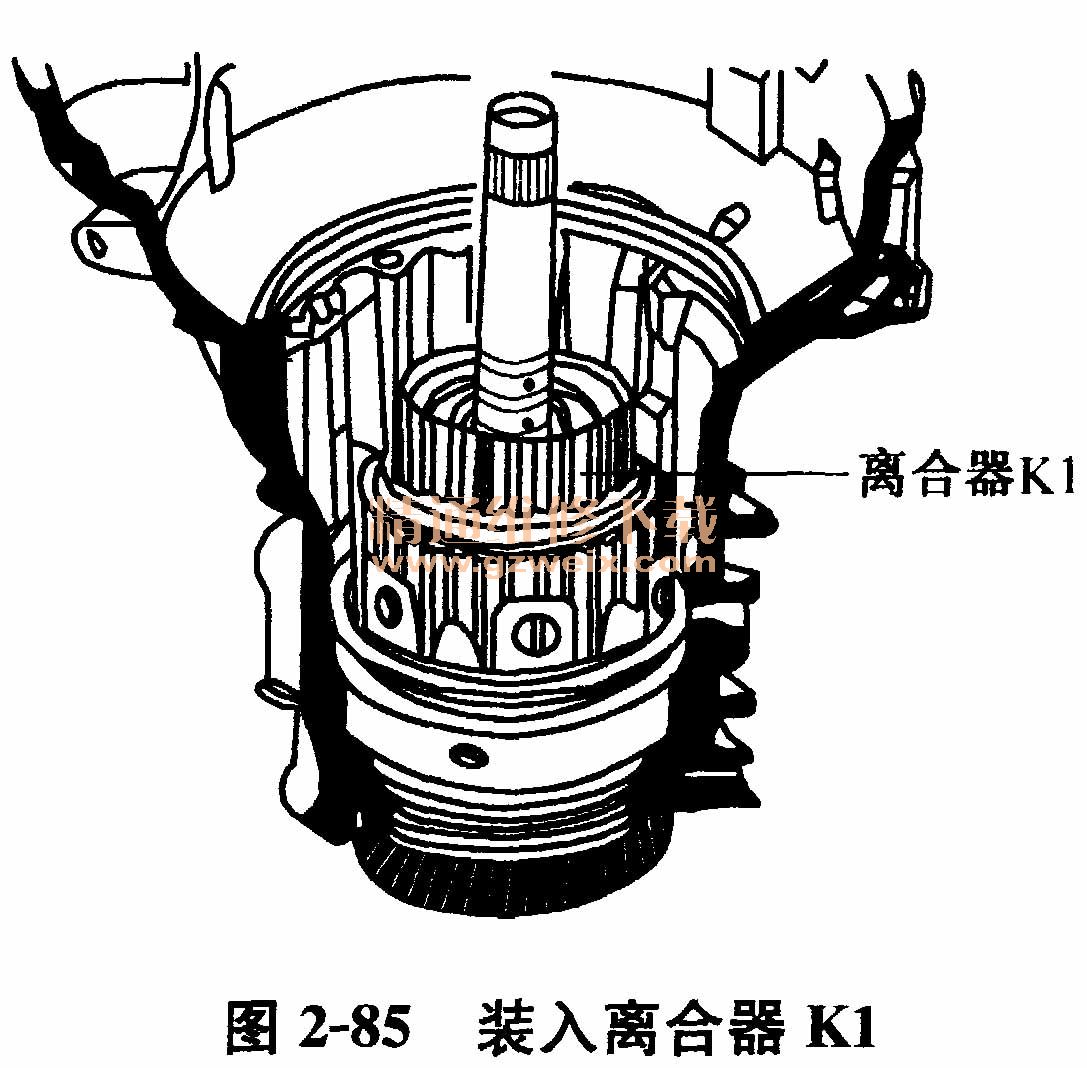

16.如图2-85所示,装入离合器K1。

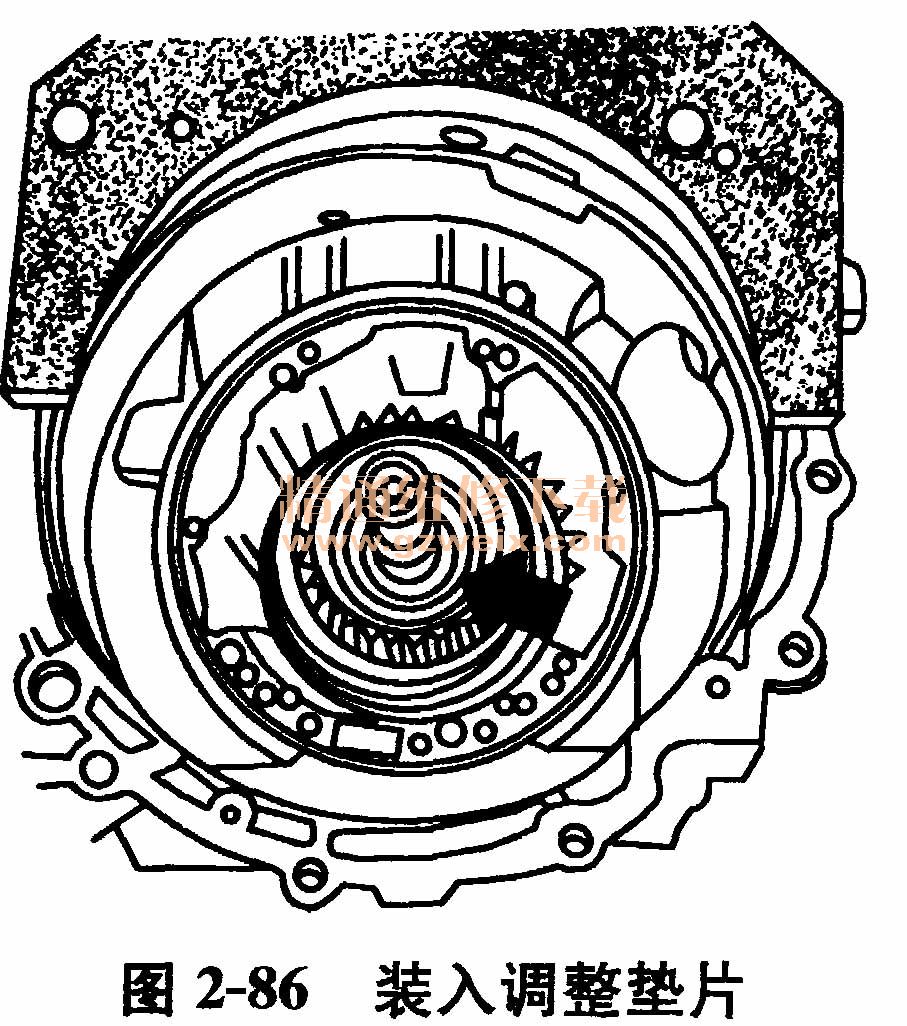

17.如图2-86所示,装人调整垫片(图中箭头所示)。如更换了离合器K1、离合器K2或油泵,应测量调整垫片,可以安装1~2个调整垫片。
18.如图2-87所示,装人离合器K2。
19.装人制动器B2的支撑管,支撑管的槽卡在自由轮的定位键上。
20.如图2-88所示,装人制动器B2的摩擦片。即先装人一个3mm厚的外摩擦片。将3个弹簧头装到外摩擦片上,装人压缩弹簧,再装人所有的摩擦片。图中三个箭头所指为制动器B2外摩擦片上的三个弹簧头及弹簧的位置。制动器B2弹簧及弹簧头参见图2-55中7、8。
