大众凌渡轿车自适应巡航不工作
来源:汽车维修技师  作者:佚名  2017-10-20 08:52:16

    一辆行驶里程约3700km的2015年大众凌渡轿车。客户反映:该车自适应巡航不好用,仪表报警:白适应巡航和车道保持辅助已停用,如图1所示。

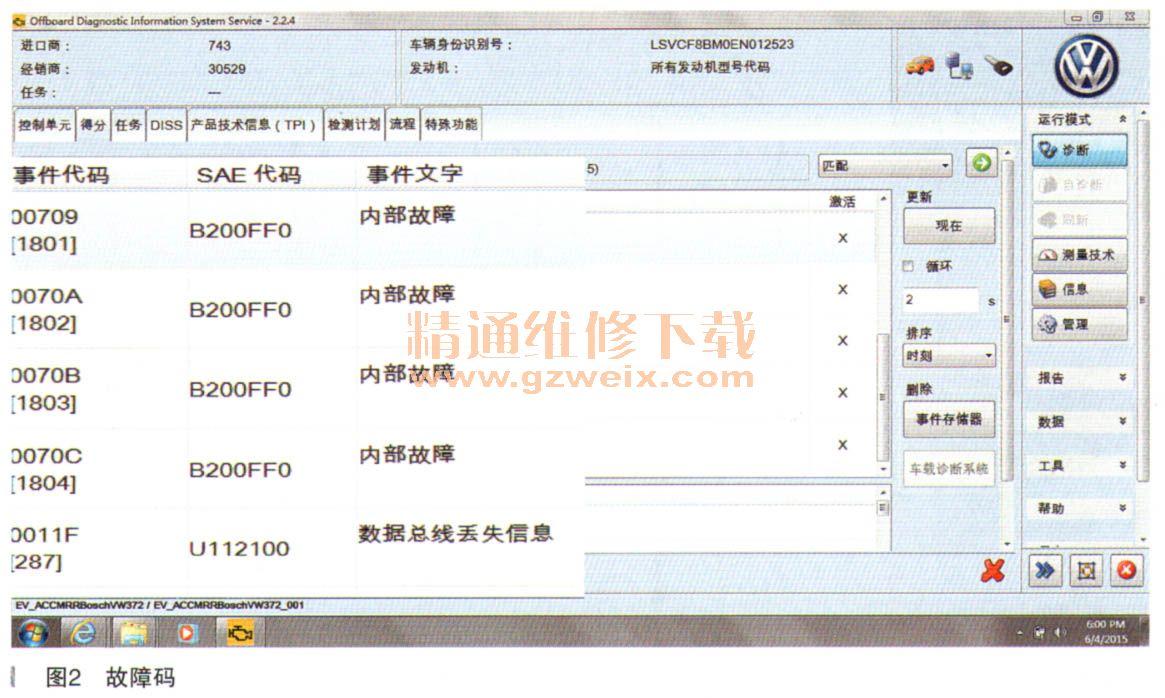

    故障诊断:接车后维修人员连接6150X读取故障码,如图2所示。

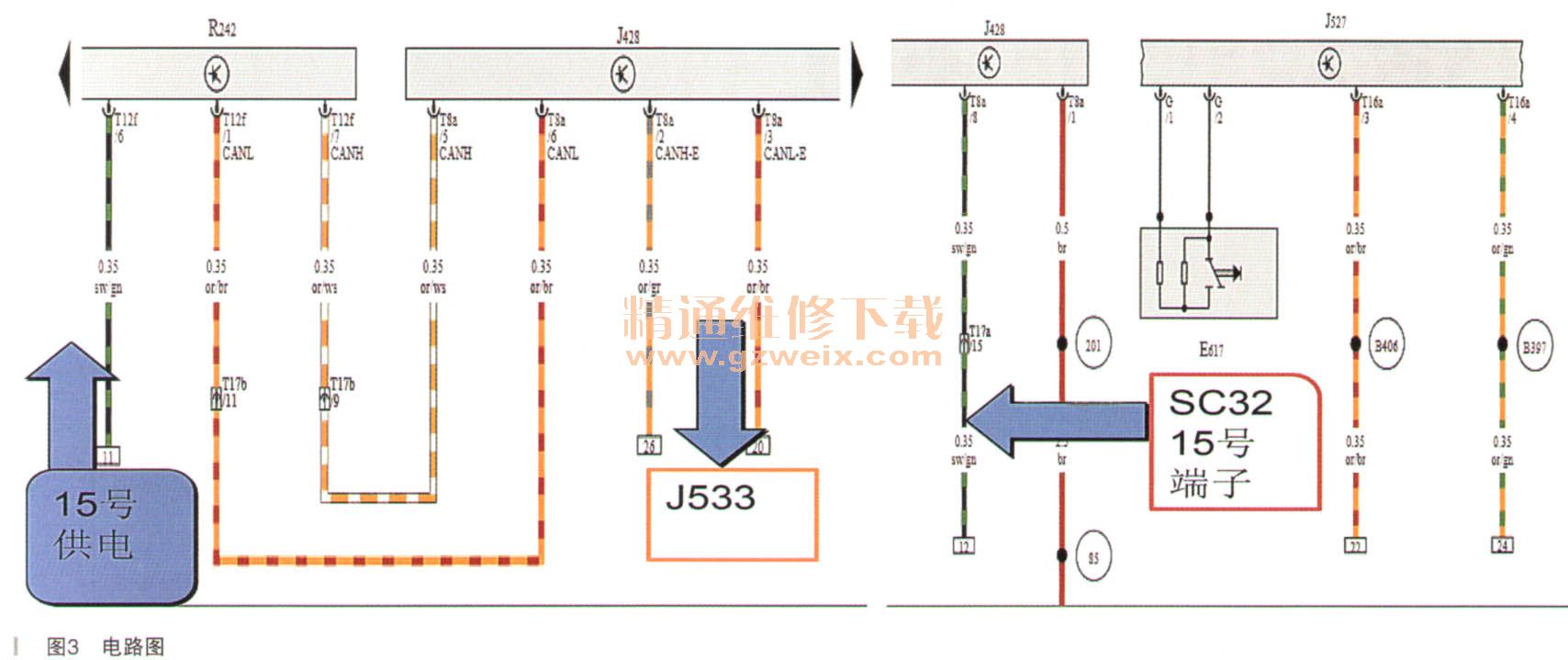

    经过查询Elsa pro系统电路图(如图3所示)得知,ACC控制单元一共8针6根线,其中T8a/8至cs32为15号供电线应为12V,T8a/1为接地搭铁线,其余4根为通信线,T8a/2,T8a/3为拓展CAN连接至J533。T8a/5,T8a/6为J428与J242之间的CAN通信线。

    首先,维修人员测量T8a/8针脚,打开点火开关,用万用表测量针脚T8a/8黑绿色线的电压为12.05V,如图4所示,在正常范围内。

    接下来测量T8a/1针脚搭铁线,用万用表一端测量针脚T8a/1褐色线,一端连接针脚T8a/8黑绿色线,测得电压为-12.04V,如图5所示,也在正常范围内。

[1] [2]  下一页
