一辆行驶里程约11.2万km、搭载型号CDE的发动机和6速自动变速器的的2009年大众朗逸1.6L轿车。该车右前侧地板和右后侧地板漏水（图1）。

    故障诊断：一般情况下，车辆驾驶舱内漏水是由于部件的接合处对外不密封或是排水槽的排水孔堵塞等问题所致。由于右前侧地板与右后侧地板均有水渍，且该车带有天窗，根据漏水现象分析，可能的故障原因有：天窗排水管堵塞或弯曲；天窗与车顶内部密封不良；天窗外侧密封条不密封；空调系统排水不畅；右后车门排水孔堵塞；右后车门密封条密封不严；门板下排水孔堵塞。
    打开天窗，检查天窗内部排水孔，发现天窗导轨内部有少量杂物，清理杂物后并疏通天窗内部排水孔；检查前后排水管，排水管没有堵塞也没有弯折；用水管持续对天窗表面进行喷淋，模拟雨天状态，经过10 min左右的淋水试验，并未发现有漏水之处，由此初步排除天窗漏水的可能性。
    在发动机舱右下方找到空调出水口并疏通，启动发动机，接通空调，让空调制冷持续一段时间后，检查空调排水系统，空调排水系统排水正常，且并未发现有水进入车辆内部，初步排除是空调系统导致漏水的可能性。
    由于该车是右侧进水，清理车门下方的出水口，对右后车窗和副驾驶位进行淋水试验。当对右侧两车门之间进行冲淋时，发现车辆右后门槛压条处有水进入车内（图2）。

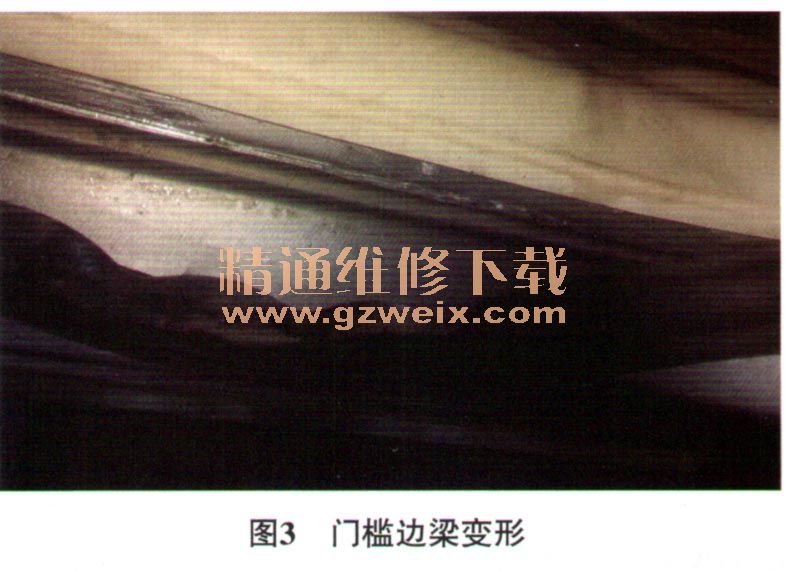

    为准确找到漏水点，拆开右后车门门槛压条和车门框密封胶条检查，经过分析得出漏水的原因是门槛边梁处变形（图3），导致门槛边梁密封胶条和车门框密封胶条之间有缝隙，水由此缝隙进入驾驶舱后排地板。

    故障排除：校正门槛边梁，使门槛压条处的密封胶条和车门框密封胶条间紧密接触，然后再次进行淋水试验，未见漏水情况，故障排除。

相关资料：2017年大众、奥迪原厂维修信息系统ELSA 6.0
