（7）在露出的接地导线上套上整根收缩软管（零件号为021972913E），夹住收缩软管端部以固定，并用热风枪加热收缩软管（图6），加热时注意周围的部件和插头，务必检查收缩软管的密封性，确保收缩软管内部粘接剂受热溢出（图7）。

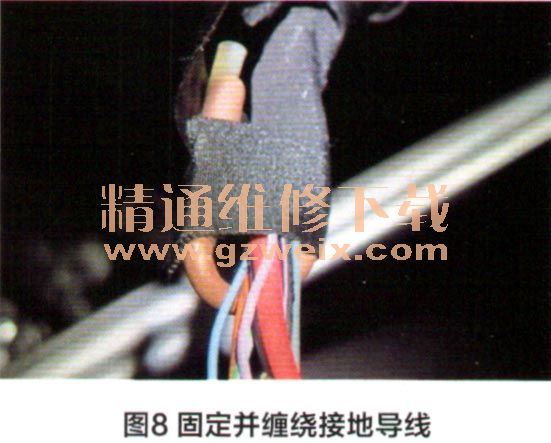

    （8）将密封后的接地导线向上弯折，扎回到现有的变速器插头线束上，用织物胶带（零件号为N10592002）固定并缠绕该接地导线（图8）。

    2．将变速器接地连接至变速器外壳。

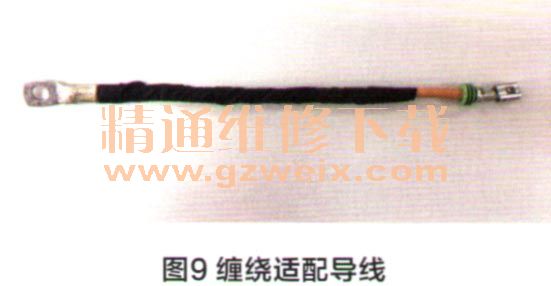

    （1）建议使用织物胶带（零件号为N10592002）缠绕适配导线（图9，适配导线零件号为4GO971658A）。

    （2）将适配导线插入变速器插头的原接地线束针脚孔位T23a/2中（图10）。

    （3）重新锁止插头保险触点装回变速器插头外壳并锁止。

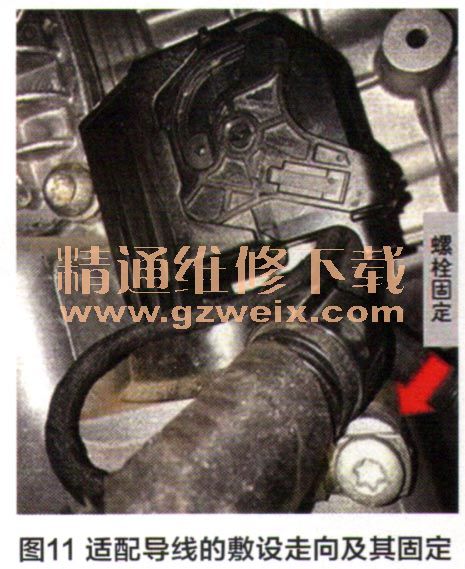

    （4）将变速器插头重新连接至变速器，按照图11所示走向敷设适配导线，并使用内六角盘头螺栓（零件号为WHT005227）将适配导线固定在变速器外壳凸台上的螺栓孔中，拧紧力矩为9Nm。

    （5）恢复安装车底前部隔音板，重新连接蓄电池负极连接线。
    操作完成，车辆故障排除。

相关资料：2017年大众、奥迪原厂维修信息系统ELSA 6.0
