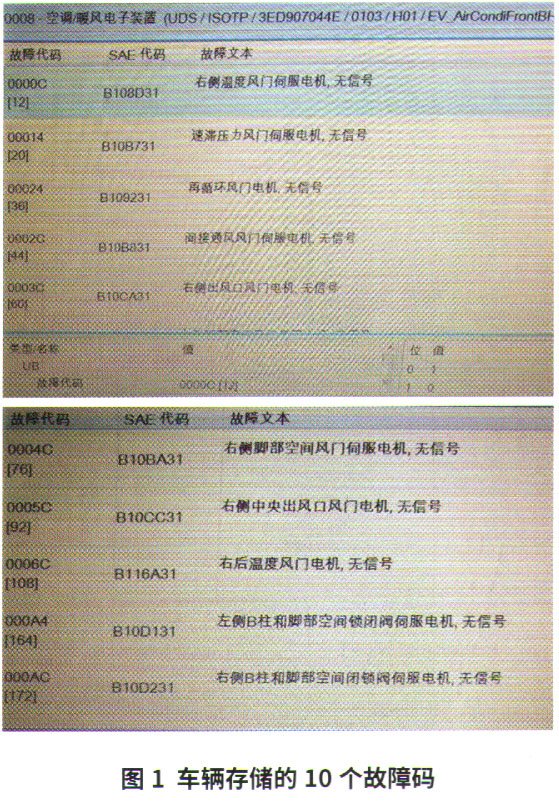

检查分析：维修人员连接VAS6150故障诊断仪运行ODIS系统，控制单元列表显示，自动空调控制单元J255存储了10个静态形式的故障事件条目，指向10个风门伺服电机，故障性质属于无信号（图1）。从这些故障码可以发现，除了1个左侧的风门外，其余均为安装在空调器右侧方向的伺服电机。

    维修人员尝试清除故障码，故障码无法清除。尝试对所有伺服电机执行基本设定，诊断仪界面提示，辉昂全自动空调控制单元的基本设定功能存在2个选项。其中，基本设定1指的是自动寻址，即诊断仪自动识别各个风门翻板的伺服电机；基本设定2是指对系统中各个伺服电机风门翻板2个止点位置的测试学习，并记忆在控制单元中。寻址结束后，才可以进行基本设定2。基本设定2进行过程中，空调操作单元显示屏将同步闪烁。激活基本设定后，诊断仪界面显示基本设定中断，功能被取消。

    由于基本设定没有完成，自动空调控制单元又增加了2个无基本设定的故障存储。

    根据一般规律，自动空调多个伺服电机及线路同时损坏的概率极小，故障点应考虑电机的公共部分，即传输信号的LIN数据总线。

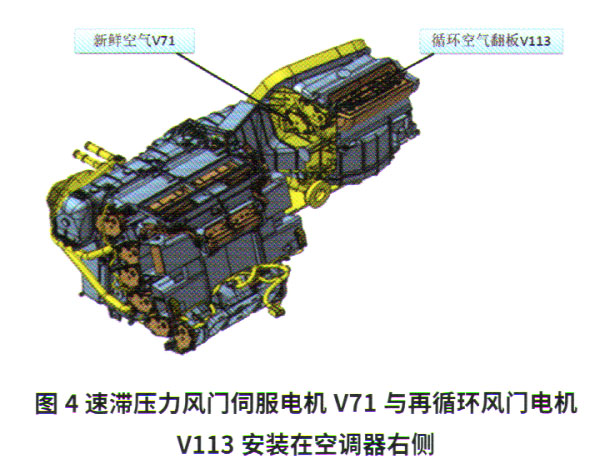

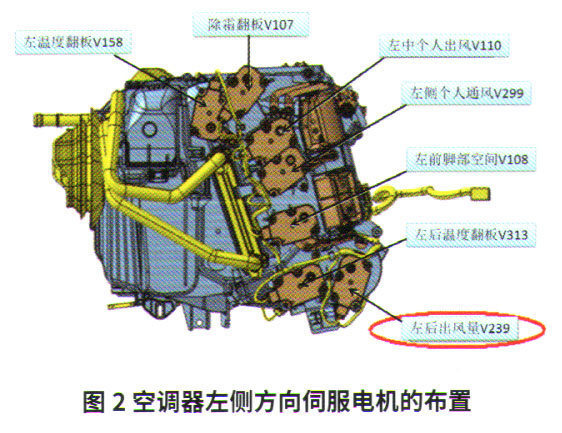

    辉昂3.0 V6车型全自动空调存在基本型（两区）与高级型（四区）2种配置，该故障车配置了四区全自动空调，系统共有16个风门翻板伺服电机参与空调温度和气流方向的调节工作，各风门翻板伺服电机的安装部位如图2～图4所示。由于采用了步进电机，故无需设计电位计来检测风门翻板所处的位置。系统所有的电机仅有一个零部件类型，简化了生产，这也是需要自动寻址的原因所在。
