涉及车辆:搭载1.4T发动机的全新途观车型。
故障内容:以上部分车辆在行驶中,车辆后部排气管位置可能发出“咕噜咕噜”的异响。
经过检查,异响来自后部消声器。由于消声器内部冷凝水产生积水而发出异响,需要在消声器指定位置钻孔以排除积水,消除异响。

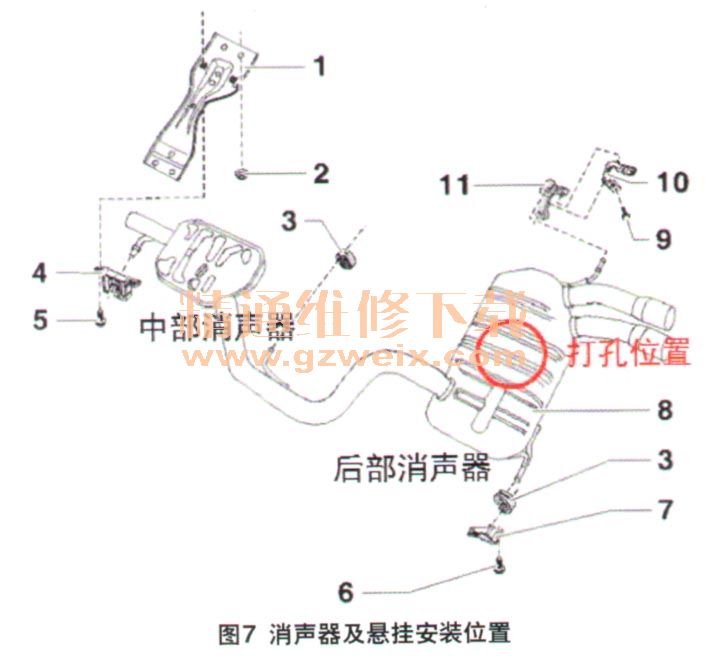

(1)举升车辆,找到如图7所示的后部消声器。
(2)按下1: 1的比例打印绘制钻孔图纸模板,并再纸上指示位置钻孔。如果选择打印,纸张尺寸选择“A3”“调整页面大小和处理页面”选项选择“实际大小”,不要缩放。裁剪好的模板纸尺寸应为350 mm×241 mm(图8)。
(3)待消声器冷却后,拆卸中部和后部消声器总成。不要对中部消音器和后部消音器中间的连接管进行切割。务必拆卸消声器总成并将其放置在平面上,再进行钻孔。不要直接在原车上钻孔。
(4)如图9所示,将模板纸上的线条与后部消声器壳体的实际凹凸轮廓对齐,不要倾斜放置模板。
注意,将模板纸的左边缘“基准特征”与壳体左侧的凹凸轮廓对齐(图10),模板纸上线条应与壳体实际轮廓重叠且保持平行(图11)。
