（5）用记号笔在模板纸定位的壳体预钻孔位置做记号（图12），随后即可取下模板纸。

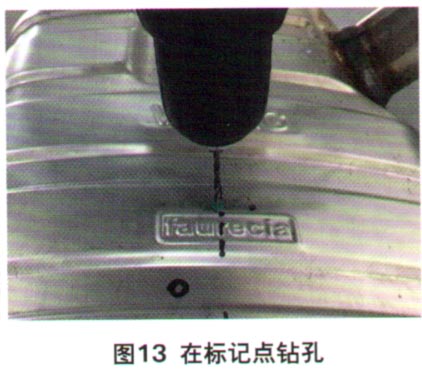

     （6）用手枪钻冲头在标记点上先打一个小凹坑用于定位，然后用装有直径3 mm钻头的手枪钻，将后部消声器壳体定位点处钻穿（图13）。注意，后部消声器壳体为双层结构，务必都要钻穿。

     （7）取一根直径约2 mm的铁丝，制成如图14所示的钩子。

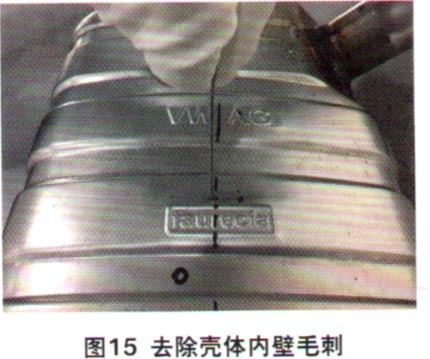

     （8）将钩子伸入打好的孔中，旋转钩子以去除壳体内壁位于孔周围的毛刺（图15）。

     （9）排尽后部消声器内的积水，然后恢复安装中部和后部消声器总成，故障排除。

相关资料：2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
