奔驰C200轿车冬季启动后怠速抖动厉害
来源:汽车与驾驶维修  作者:佚名  2018-08-05 08:11:02

    一辆行驶里程约13.5万km、搭载1.8T发动机和7速自动变速器的2012年奔驰C200轿车。该车冬季启动后怠速抖动厉害,并很快就熄火,启动机运行正常。
    检查分析:维修人员用故障诊断仪检测,在电气系统中发现一个故障码“A22449—电子点火开关存在故障,存在一个内部电气故障”(图1)。发动机控制单元及其他控制单元均无故障码存储。

    根据故障现象结合故障码,分析可能的故障原因有:①电子点火开关控制单元N73损坏;②排气管发生冰堵(当时在寒冷冬季);③启动系统功能异常;④喷油器喷油不良或者不喷油;⑤火花塞本身点火不良或发动机内燃油量过高造成火花塞不能点火;⑥节气门损坏,进气系统供给气缸的空气量不足或不供气;⑦发动机控制单元N3/10损坏。
    根据故障诊断仪检测到故障码提示页面显示,系统首次检测到N73出现问题时的行驶里程为133 600 km,而该车真正发生故障时的总行驶里程数为134 505 km,期间该车一直在正常使用,因此可以判断,此次故障不是N73引起。
    尝试启动车辆,发动机能正常启动,但运行5~6s后就会熄灭。检查蓄电池电量充足,蓄电池电压为12.7 V,且启动时启动机无异响,由此可以判断发动机的启动系统正常。而且当车内有人启动时,从排气管口处能感觉到“突、突”的排气,因此可以判断排气管也未发生冰堵。
    维修人员检查高压泵前低压油管排油口处,有大量汽油流出;多次启动后拆下火花塞,发现每缸都有浓浓的汽油味,由此可判断该车的供油、喷油正常。用压缩空气将气缸中的汽油吹干,并更换了新的火花塞后故障依旧,因此故障也并非是火花塞点火不良所致。
    接下来对发动机的进气系统进行检查。当拆下节气门前部的进气管后,让同事在车内启动车辆并踩下加速踏板,维修人员发现节气门打开一下就关闭了,而且无论怎么踩加速踏板,节气门始终关闭。

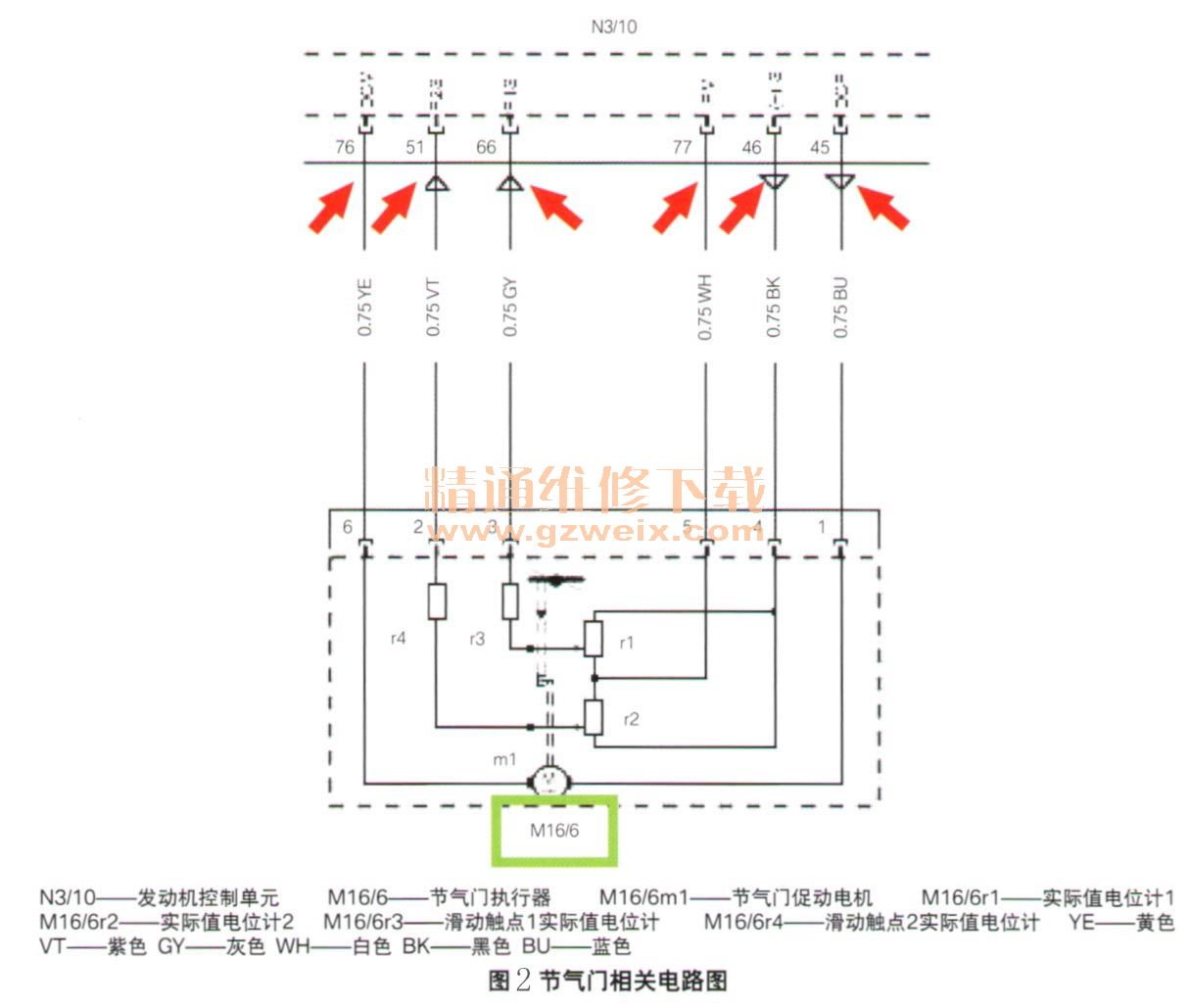

    根据节气门相关电路图(图2),关闭点火开关,使用故障诊断仪的引导功能,检测节气门促动电机M16/6m1的内阻为2.5Ω;检测节气门分别处于满负荷和怠速时,滑动触点1实际值电位计M16/6r3的电阻分别为1 500Ω和510Ω。最终系统提示,M16/6r3的电阻测量值不正常,有可能是节气门电位计与发动机控制单元之间的线路不正常所致。

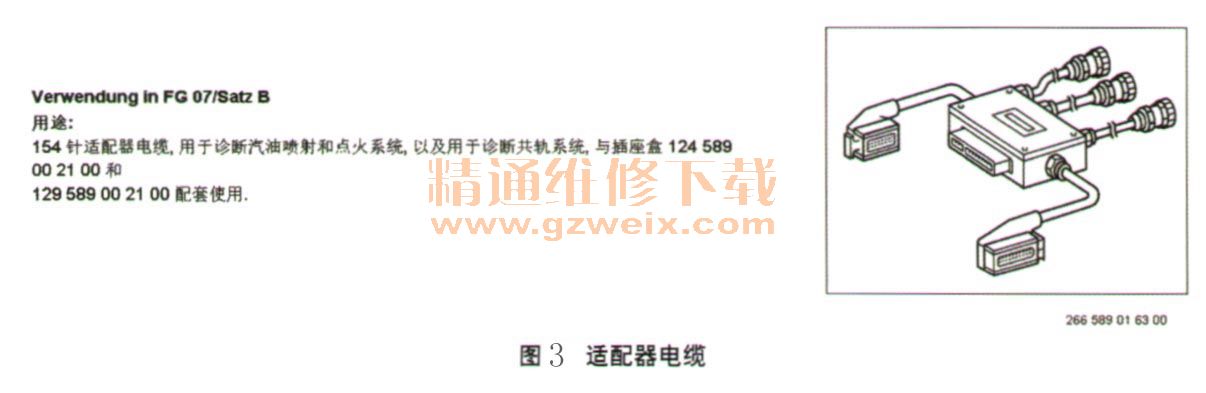

    使用适配器电缆(图3)检测节气门电位计到发动机控制单元的45号、46号、77号、66号、51号和76号端子的供电、信号以及搭铁通信均正常;检测节气门开度在不同位置时(用手转动节气门),电位计信号阻值随开度变化而变化,节气门处线路正常。为保险起见,与其他同款正常车辆互相倒换节气门后试车,故障依旧,由此可以确定,节气门正常。

    难道是发动机控制单元有问题?维修人员尝试对N3/10断电后,能启动车辆,并且发动机能正常运转,可是在学习节气门极限位置后故障再现。维修人员判定发动机控制单元N3/10损坏,出现内部控制问题导致故障的发生。
    故障排除:更换发动机控制单元N3/10后试车,故障排除。

相关资料:2018年5月奔驰维修系统WIS
