大众帕萨特轿车导航无卫星信号
来源:本站整理  作者:佚名  2018-08-23 07:37:23

    一辆行驶里程约2.6万km的大众帕萨特轿车。客户反映:该车开启导航后,地图中车辆行驶的光标不能随着车辆移动而移动,同时仪表上的方向显示不准确,方向指示完全错误。
    故障诊断:首先读取导航系统的故障码,系统显示一切正常。那接下来分析究竟是什么原因导致该故障现象的!

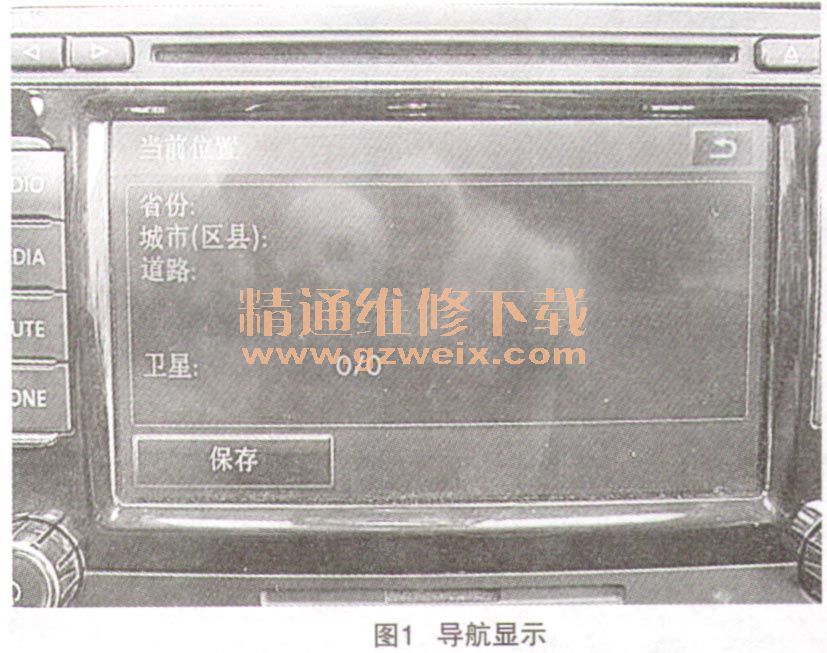

    首先我们知道,导航系统要定位的话,离不开卫星信号的传输定位,卫星信号则完全依靠车上天线的接收。接下来我们可以观察导航是否接收到了卫星信号,在导航页面调出卫星的页面,显示卫星数目为0(如图1所示)。

    导航无法接收到卫星信号,当然就无法定位了,因此本文的故障现象就非常好理解了。再分析这个故障的可能原因:(1) GPS天线故障;②导线故障;③导航本身故障;④前风挡玻璃膜有屏蔽;⑤外加用电设备干扰;⑥线路干扰。接下来按照先易后难的原则一个一个进行排除。
    首先检查该车前风挡玻璃是否贴有金属膜,果然发现前风挡玻璃的膜确实比较黑,为了稳妥起见,首先更换一根导航天线,并将该导航天线放到天窗外面,这样就完全不受前风挡玻璃的膜影响了。但是在外面行驶一大圈之后,该卫星信号依旧为0。说明该故障和GPS天线、前风挡玻璃膜没有任何关系了。
    接着将故障车辆上的导航及导航天线都拆下来放到正常车辆上,经试车导航上卫星信号完全正常,导航也正常。至此确定该导航本身不存在任何故障了。那么只剩下最后一个原因,外界或者线路方面存在干扰情况。
    按照导航的线路进行一一测量检查,没有发现存在短接、断路的现象。那是不是可能客户自行外加了其他的电子设备,但是经目测也没发现加装的异常电子设备,打电话咨询客户,客户也说没有加装其他设备。读取导航系统的数据流和正常车一一对比,没有发现任何不一样的地方,再次将线路又仔细查了一遍,还是没有问题。
    这时客户总监打电话来询问这个车的维修情况,因为这个客户是他的同学。只能让客户总监打电话询问客户是否加装了电子设备,这时客户才说了实话,因为担心车子丢失,在天窗开关附近加了一个GPS定位电子设备,由于该设备非常隐蔽,因此不拆下顶棚是无法发现的(如图2所示)。

    故障排除:经拆下该GPS定位系统,再次安装好所有部件,经试车发现,卫星数目已经正常,导航也能正常使用,至此故障排除。

相关资料:2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
