一辆行驶里程约9.4万km、配置1.8T发动机(CEA)的大众途观。该车仪表中胎压灯闪烁,一变速箱无法升挡,始终保持在D1挡位且后面制动灯常亮。
一故障诊断:优先使用诊断仪,进入系统读取故障码,发动机系统、变速器系统、制动系统全部显示正常,系统均无故障存储。
系统没有故障码指向,那么只能通过思路分析来判断问题了,结合故障现象,制动灯常亮,是否就是变速器控制单元没有得到ABS控制单元的制动信一号,如此导致功能受限,因此就不会升挡了呢?这样思考的话,就将检查问题的重点放在为什么制动灯常亮这个方向了。

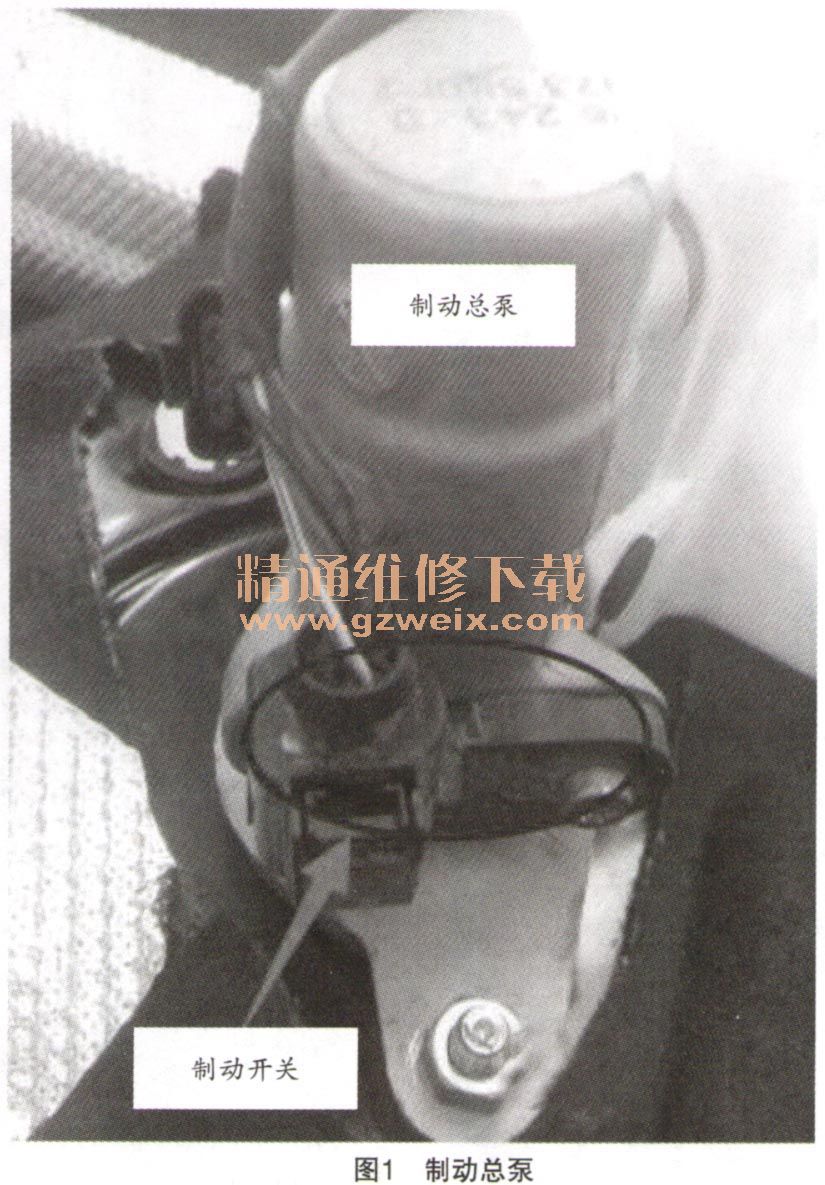

制动灯常亮,首先来检查制动开关是否正常。该车制动开关和传统制动开关不同的是,制动开关安装在制动总泵的外面(如图1所示),图中为帕萨特的制动开关(四线型),而该车制动开关则为三线型,其线路图如图2所示。
通过图2可以看出,该制动开关上共有3根线,分别为T4ao/3制动信号线,T4ao/2为搭铁线,T4ao/4为15号电源线。打开点火开关后,用试灯串联在2号和4号两端子上,可见试灯会发光,说明电源线接地线均正常。测量3号端子与对应BCM插脚之间的线路电阻,显示一切正常。由此可以说明线路存在问题的可能性基本不存在了。
制动开关上的线路均不存在问题,那么是否代表其输出信号也为正常呢?通过线路图可以看出,该制动开关和之前传统制动开关完全不同,并非简单的通断关系,而是通过霍耳信号的变化向BCM传递制动信号,检测该霍耳信号最好的方法就是通过示波仪来检测。为此专门连接示波仪,测量制动开关上的3号端子信号波形,发现只要打开点火开关,该波形就为一条12V直线信号。比较正常的车子,发现打开点火开关信号波形为0的直线,只有踩下制动踏板之后,其信号波形才变为12V信号。由此可以得出结论,该故障车辆不论是否踩下制动踏板,其输出波形都为12V信号,导致BCM接收该信号之后,一直点亮制动灯。最终引起在车辆行驶过程中,BCM接收了制动开关信号,以制动优先原则来考虑,从而限制了变速器的升挡了。
再通过诊断仪VAS6150进入发动机控制单元,读取66组第2区的数据流,当踩下制动踏板时,故障车数据流由xxxxxx00变为xxxxxX01。比较正常车辆的数据流,发现完全踩下制动踏板时,相关数据流由xxxxxx00变xxxxxx11,由此更进一步证明是制动信号出现异常了。
制动信号异常,只牵涉两个部件,分别是制动开关和制动总泵,为此先简单更换了制动开关试车,发现故障依旧。接着只能拆制动总泵来看看了。当拆下制动总泵后第一眼就发现了问题所在(如图3所示),可见制动总泵推杆已经完全伸出来了,正常车辆的推杆伸出部位大约只有故障车辆的一半,由此说明故障点就在制动总泵上面了。
经更换制动总泵后,制动灯不再一直点亮,上路试车发现,变速器升挡已经恢复正常,至此故障排除。
故障总结:本案例中有两个故障现象,一是车辆无法升挡,一是制动灯常亮,如果对车辆工作原理有一定了解的话,就不会将这两个故障独立来思考了,就像早几年浙江电台的小强热线报道过的,大众车系的制动优先系统非常灵敏,且关键时候可以保证车辆使用安全,而该车故障正是制动优先的结果,因为系统检测到车辆已经被制动(正常情况下是驾驶员在紧急情况下制动,而本车则是由于故障而错误地传递了制动信息),于是系统主动限制了车辆的升挡,确保车辆速度不会过高,从而确保车辆行驶安全了。
