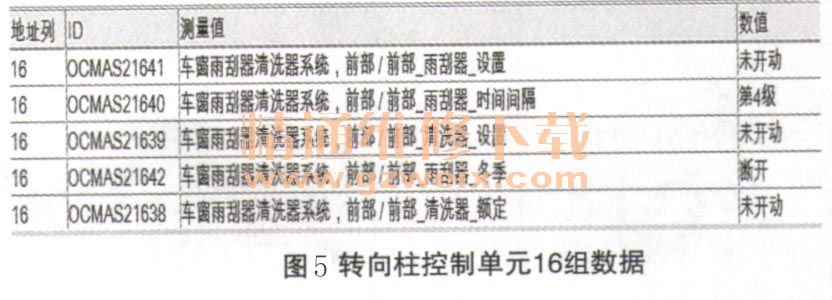

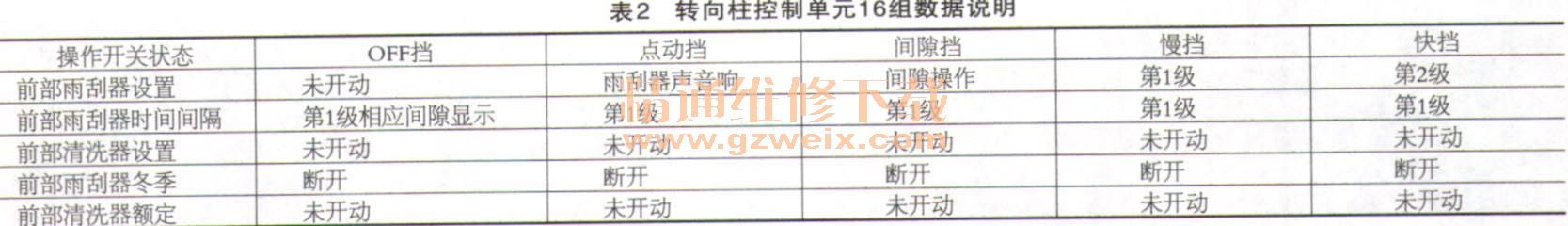

转向柱控制单元16组数据分析，如图5、表2所示。

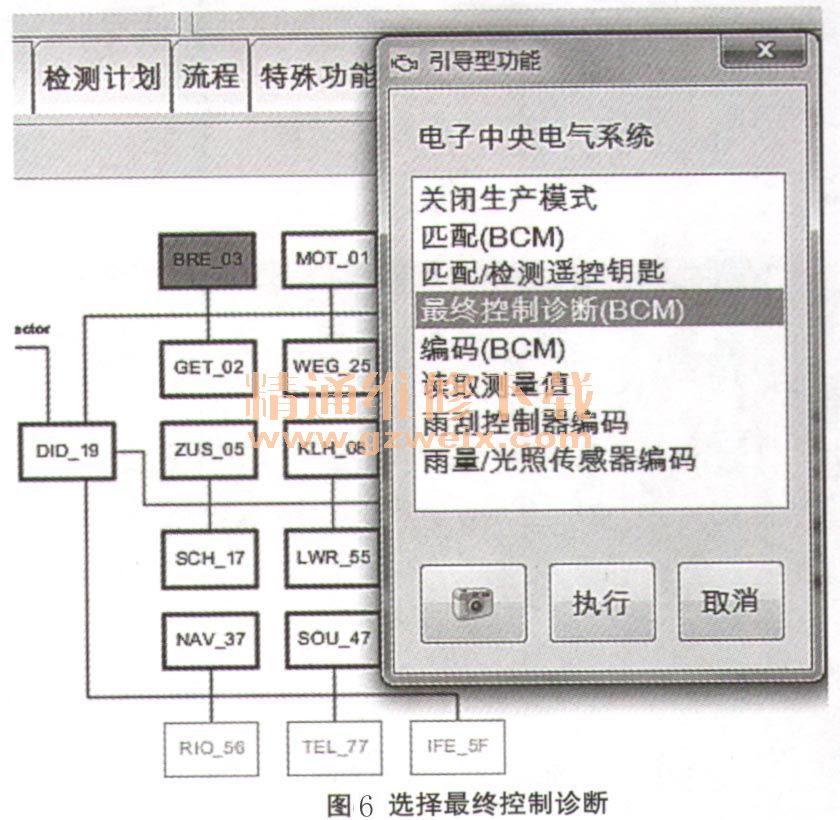

    通过最终控制诊断（如图6所示）可判断，J519输出控制、J400控制线路及电机工作是否正常。在激活挡风玻璃清洗器泵启动时清洗泵及雨刮器开始工作。

    可能的故障原因：① BCM或控制线路；②电源或接地控制线路故障；③继电器故障；④J400。控制单元故障诊断思路说明：通过BCM数据流可判断，输入信号正常。通过最终控制诊断可判断，输出控制出现了问题。

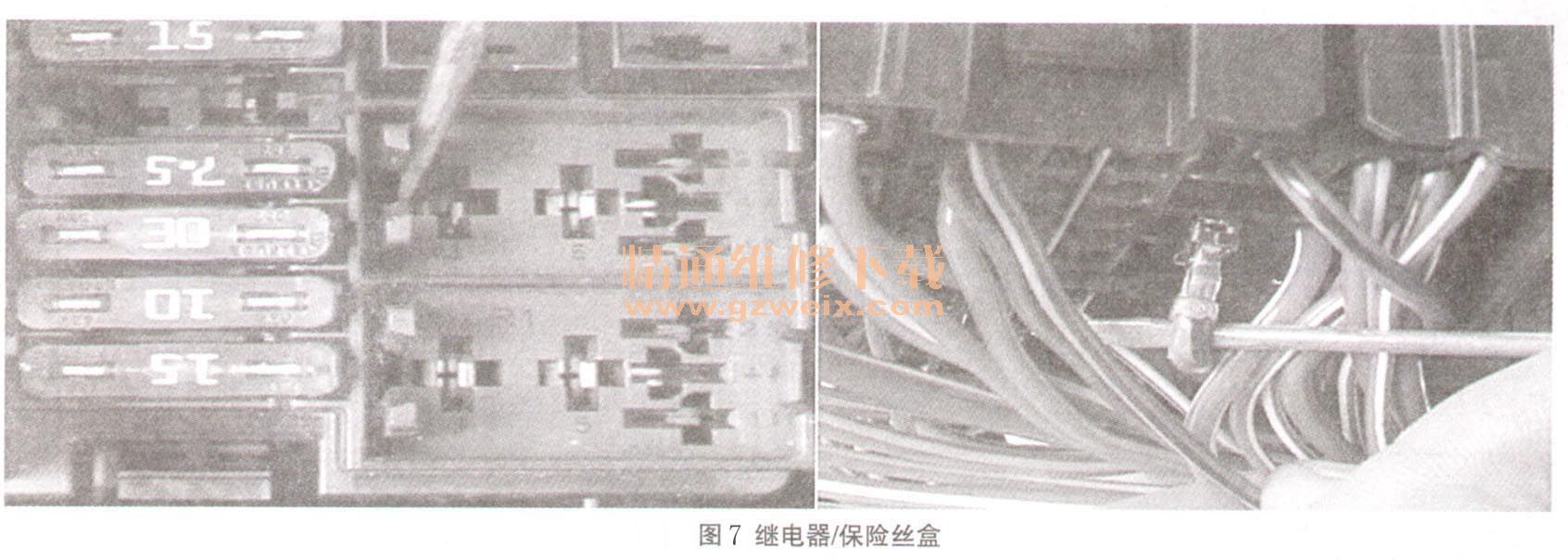

    故障原因／故障点：继电器J386 R位3号针脚退出。拆装发动机舱继电器／保险丝盒，安装R2位3号针脚（如图7所示）。

    故障总结：利用数据流功能确定故障大概位置。通过万用表再进行故障点的确认。最终控制诊断中，执行挡风玻璃清洗泵而非雨刮器电机。使用万用表测量电压时要带负载测量。J389、J368两个继电器任一个都会影响雨刮器工作。J400中的LIN线不影响雨刮器动作，只要J400给电及接地就能动作。

相关资料：2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
