用户反映：夜视辅助系统故障，仪表显示屏提示“故障：夜视系统”。

检修结论：
1、可以证实客户所述现象。
2、诊断地址“0084 - 夜视系统”中存在以下事件存储器条目：
 B201000 无基本设置 主动/静态
3、检查发现夜视系统摄像机R212安装移位：

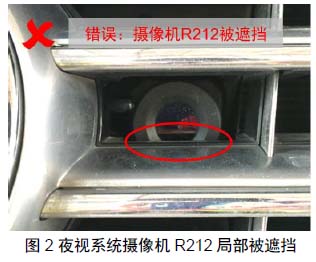

（1）夜视系统摄像机R212正面局部被前保险杠水箱格栅遮挡（图2）；

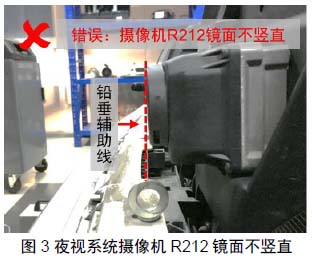

（2）拆卸前保险杠水箱格栅，借助铅垂辅助线检查，发现夜视系统摄像机R212镜面不竖直，呈俯视状态（图3）。

故障原因：夜视系统摄像机R212松动或安装角度偏差。
解决方案：更换发动机舱盖锁支架支座（零件号3ED805567）与夜视系统摄像机R212的塑料支撑件（零件号3ED980561B），重新安装夜视系统摄像机R212，并校准夜视辅助系统。
注意：辉昂夜视辅助系统校准的原理是通过调整夜视系统摄像机R212的安装位置，将其偏转角、滚转角、俯仰角（图3）均调节为接近0°。其中，偏转角、俯仰角的调整是由夜视系统摄像机R212的安装精度保证的（参照下文第一步），滚转角的调整须按照维修手册及ODIS诊断仪校准程序的指导操作（参照下文第二步）。

一、更换零件并重新安装夜视系统摄像机R212
1、拆卸前保险杠水箱格栅，取下夜视系统摄像机R212及其塑料支撑件。
2、更换发动机舱盖锁支架支座与夜视系统摄像机R212的塑料支撑件，并重新安装夜视系统摄像机R212。夜视系统摄像机R212的安装精度有较高要求，经销商在安装时务必注意以下几点：

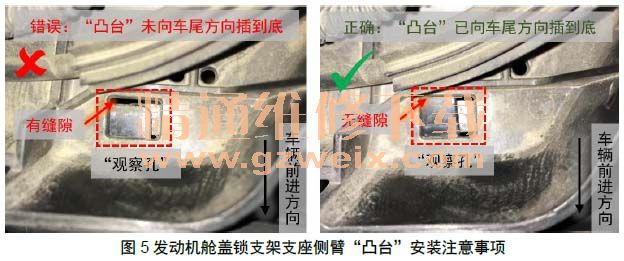

（1）安装新的发动机舱盖锁支架支座时，将其侧臂“凸台”向车尾方向插到底（图4）。通过“观察孔”确认，侧臂“凸台”与“观察孔”靠近车尾的一边之间不要留缝隙（图5）。
