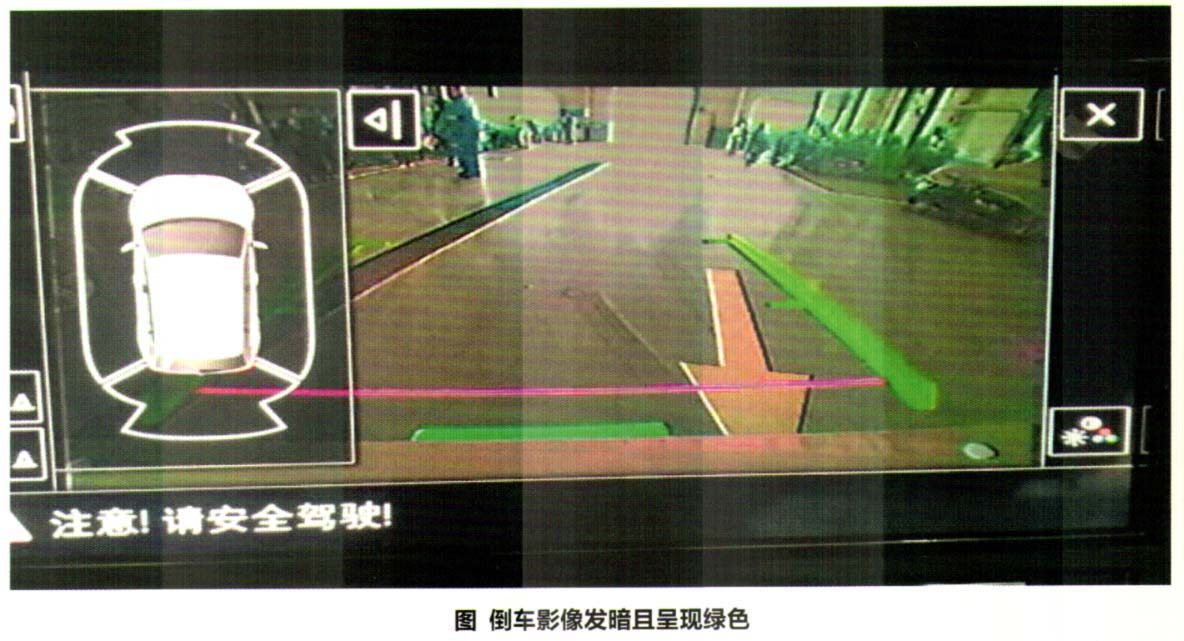

检查分析：维修人员接车后进行试车，在换入倒挡后，发现导航显示屏显示的倒车影像明显偏暗，且图像中远部区域的物体呈现绿色（图1），与客户描述的故障一致。

    接下来，维修人员使用车辆诊断仪6150D检查5F导航系统控制单元的故障码，并没有故障码存在。初步分析造成该故障的原因可能是：后摄像头自身问题；后摄像头到导航系统控制单元的视频信号线出现虚接或断路；导航系统主机自身故障。

    维修人员将同款车型已知良好的后摄像头换到故障车上后试车，故障现象依旧存；将故障车的摄像头装到正常车辆上试车，倒车影像清晰，因此说明后摄像头自身没有损坏。检查摄像头的视频线束连接正常，没有出现虚接和断路的情况。然后将导航仪拆下，拔下插接器检查视频信号线，发现信号线插拔很轻松，存在明显的虚接情况。

    故障排除：将信号线插接器进行修复后试车，倒车影像恢复正常，故障排除。
