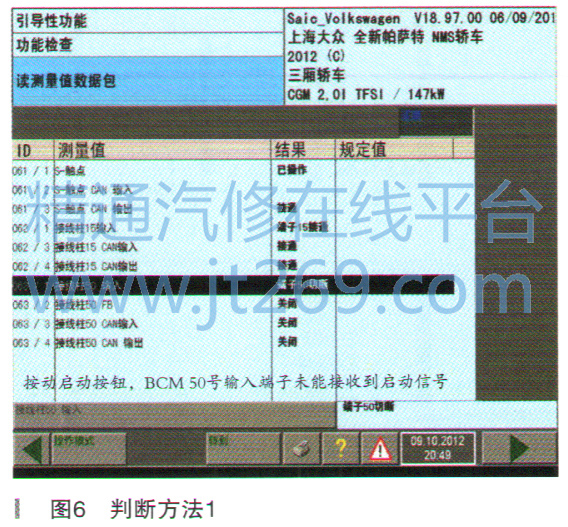

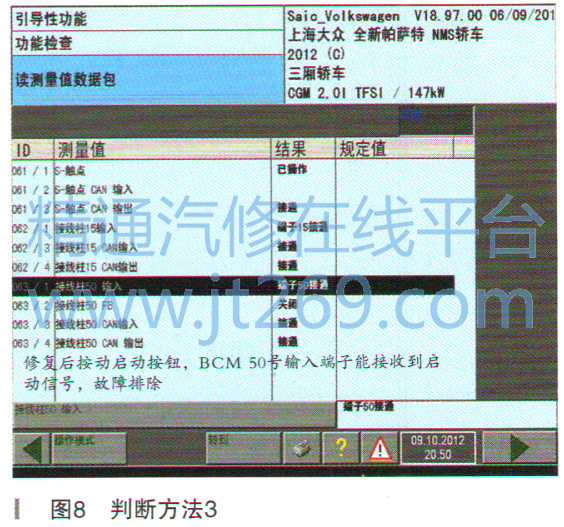

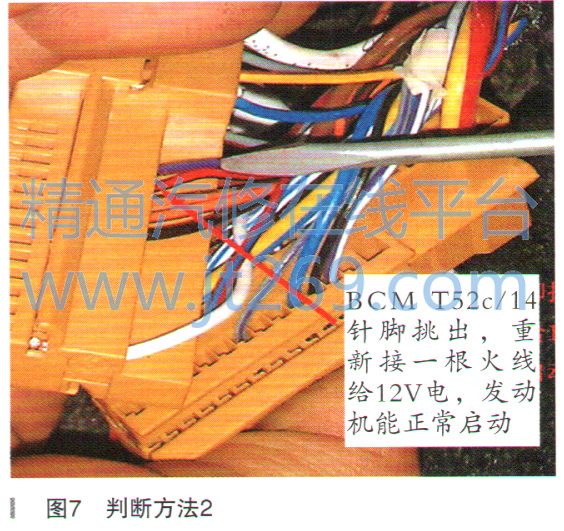

（5）判断方向控锁控制单元是否接收到启动信号，如图6～图8所示。





      （6）再次诊断，按启动按钮同时用试灯测量T52c/14红黑线，试灯点亮，说明2B50端子到BCM T52c/14是通的，说明T52c/14针脚处存在虚接。将针脚挑出直接插在BCM上，发现针脚松旷。

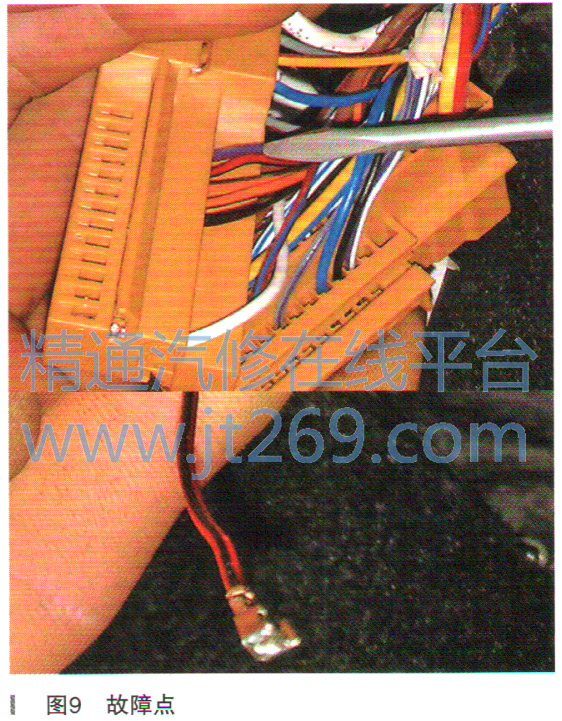

    故障点如图9所示。

    故障排除：BCM T52c/14针脚孔径偏大，造成接触不良。用VAS1978B线束修复工具将T52c/14号脚挑出，更换同样型号的线束头，装复。

    故障总结：启动按钮信号→J764方向柱锁控制单元→J519→执行器J682继电器（507）。从信号走向可以看出，J764方向柱锁控制单元和J519控制单元都有输入、输出信号，可以利用诊断仪的数据流功能查看两控制单元的信号输入和输出状态，省略其线路的测量来缩短检测时间，提高工作效率。

    本案例故障现象出现的概率极小，遇到类似的故障时头脑要冷静，因为没有任何故障码，一下子会找不到方向。尤其在维修电路时思路要清晰，要找到一个正确的切入点，这样处理起来相对会轻松些。当然也要充分利用专用设备。
