别克凯越车间歇性“自鸣“且钥匙电源无法关闭
来源:本站收集  作者:佚名  2012-12-18 10:15:47


    在拔下点火钥匙,故障再现时分别断开点火钥匙控制下的G,H,I这3路电源(图4)的熔丝,若在某一路电源切断的过程中故障消失,恢复电路后故障再现,就确认该电路相关线路及负载有问题,以缩小故障点的范围。电源切断顺序为仪表熔丝、发动机室熔丝、继电器和主熔丝(如30 A等)。在拔光仪表熔丝、发机室熔丝和继电器后,附加熔丝盒(图5)中只剩下一个EFIB 20 A的熔丝(图6)时.故障依旧。拆卸20 A熔丝后故障消失.但接上20 A熔丝后故障再现。反复验证确认故障与EFIB 20 A的B+常电源线路(图7)有关。

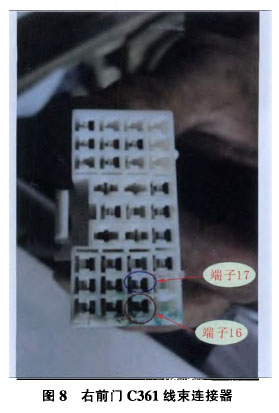

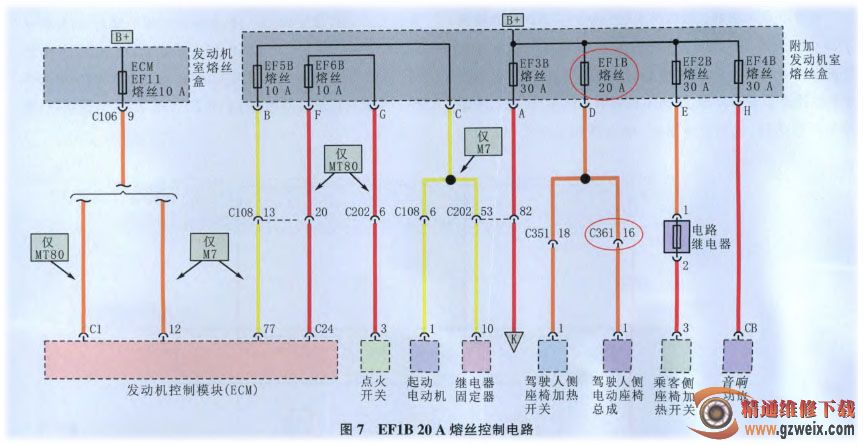

    对照图7所示的电路图,EF1B 20 A熔丝通过左前门C351线束连接器、右前门C361线束连接器提供给前门饰板上的‘.座椅加热开关’面板,但本车不具备此功能。检查左前门C351线束连接器,无异常,检查右前门C361线束连接器,发现其下部被腐蚀,同时有明显的进水痕迹(图8)。断开正常车辆的右前门C361线束连接器,在接通和断开点火开关时测最.发现实车只有端子17端子受点火开关控制,且门内线束无对应线路,为预留端子;端子16为发动机室附加熔丝盒内20 A的常电源B+,为电加热座椅开关预留线路。短接端子16和端子17后故障再现。这说明该车是渗漏的雨水短接了预留的端子16和端子17,使端子17获得本应点火开关控制的电源电压。

上一页  [1] [2] [3]  下一页
