一辆行驶里程约6万km的别克君威轿车。用户反映:该车所配的2只遥控器各种功能均失效。
别克君威轿车遥控门锁系统由遥控发射器、遥控接收器、车身控制模块(BCM), 4只门锁电动机、驾驶人门锁开启继电器、行李箱盖开启继电器、行李箱盖释放继电器、左前门锁开关以及右前门锁开关等元件组成。当按下遥控发射器上的“UNLOCK(开锁)”按钮时,遥控发射器发送开锁信号,此信号经遥控接收器接收并处理后,再经数据线向BCM发送开锁信号,此时BCM控制驾驶人侧开锁继电器工作,开启驾驶人侧门锁。如果连续按2次遥控发射器的开锁键,左前门开启后,BCM将控制其内部的微型继电器开启其他车门。在锁门时,则是同时锁死全车门,同时BCM控制喇叭响一声,前照灯同时闪亮一次。开行李箱时BCM控制行李箱盖释放继电器,驱动行李箱锁释放电动机动作。
当君威轿车遥控器不能正常工作、添加遥控发射器或更换遥控接收器后,需对遥控门锁发射器进行编程。
故障排除:
①关闭所有车门,按住左前门锁开关的开锁键并保持住,将点火钥匙插入点火锁芯(不转动)并立即抽出,再插入并抽出,第3次插入后将钥匙保留在锁芯中,然后松开左前门锁按钮,若接收系统工作正常,此时将能够听到BCM内蜂鸣器发出3声鸣叫。而此车蜂鸣不响,证明接收系统存在故障。
②在车内按动门锁开关的开锁或关锁健,门锁能正常工作,说明开锁信号已送到BCM并且BCM能处理。
③打开点火开关,踩下制动踏板并挂档,BCM蜂鸣器有蜂鸣声发出,证明蜂鸣器工作正常。
④匹配遥控发射器后蜂鸣器仍不发声,故障原因有两种:一是接收器电源不正常;二是数据线377断路或短路。

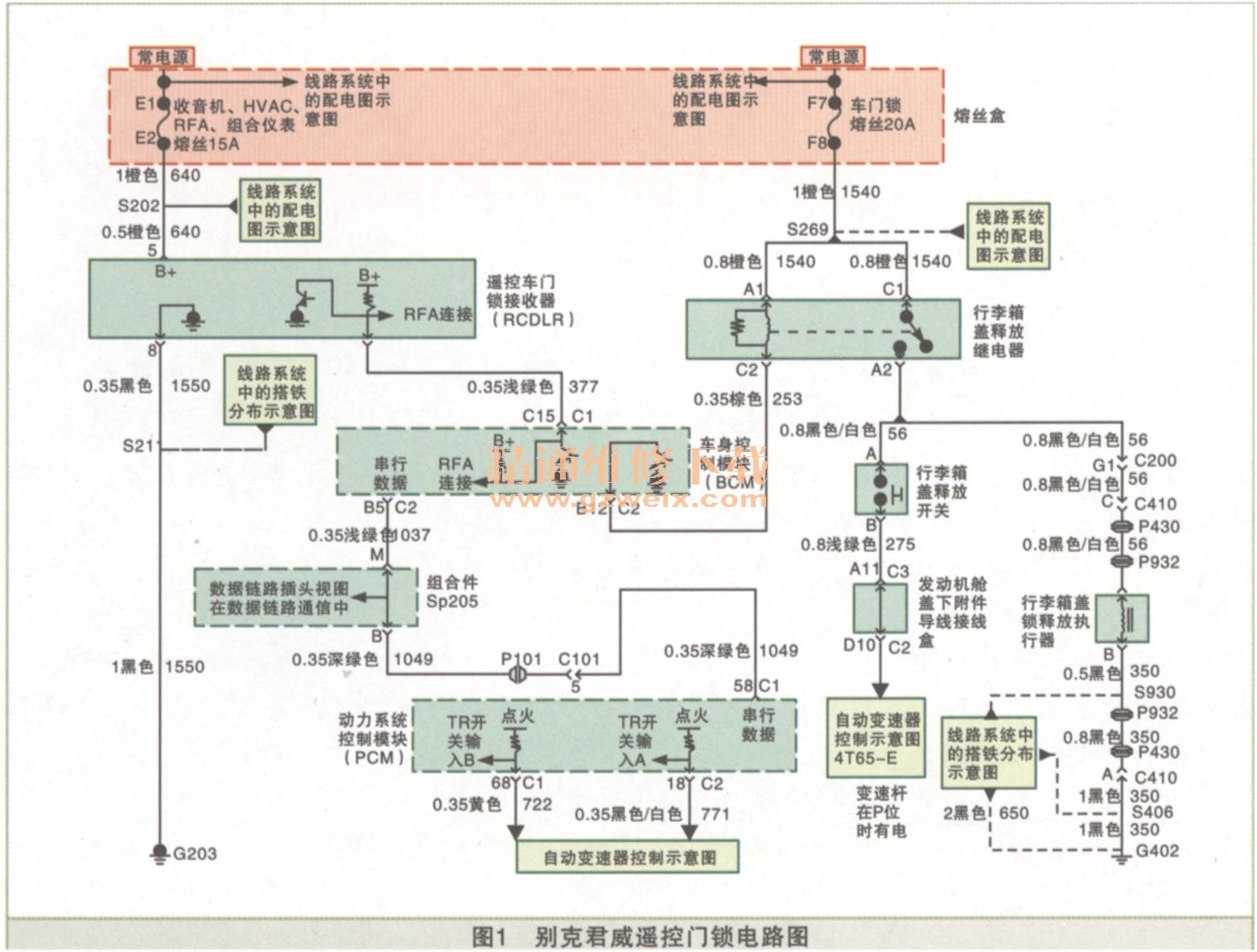

⑤对遥控门锁电路(图1)进行分析后,检查仪表台端熔丝盒中遥控接收器熔丝正常,与遥控接收器共用熔丝的空调控制面板、音响也正常,由此可以判定遥控接收器电源是正常的。
⑥拆下BCM,打开后仔细观察BCM内电路板上的电子元件,发现有1个晶体管被烧坏,证明BCM确有故障。
⑦装回BCM,用专用检测仪TECH2检测,读出了B 1003RFA编程信号未接收;B134917锁执行器搭铁供电电路开路;B1477固定式附加电源短路3个故障码。
⑧在更换了BCM后,气囊故障灯常亮,气囊电脑内存储有B1001选装件不匹配的故障码,再用诊断仪对BCM重新设定后故障排除。
