调取此车的电路图(如图8所示)查看,技师发现左前门锁块的信号,是通过左前摇窗机模块再传递给
BCM。

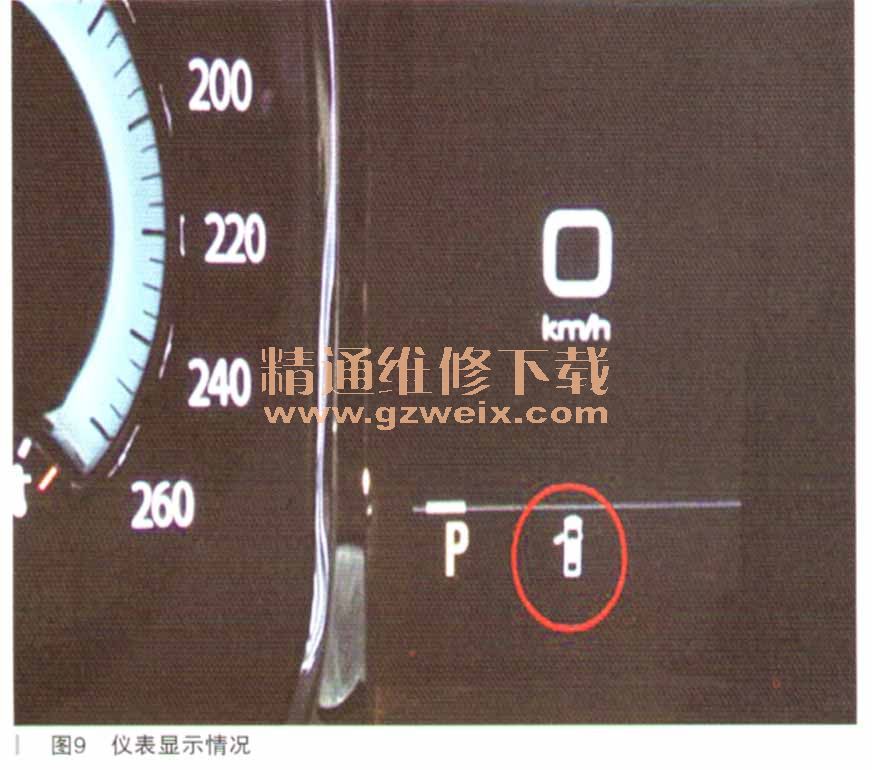

而且坐在车内检查时正好发现,在4扇门全部关闭的情况下,此时仪表上有个显示左前门未关的提示,说明确实未上锁(如图9所示)。

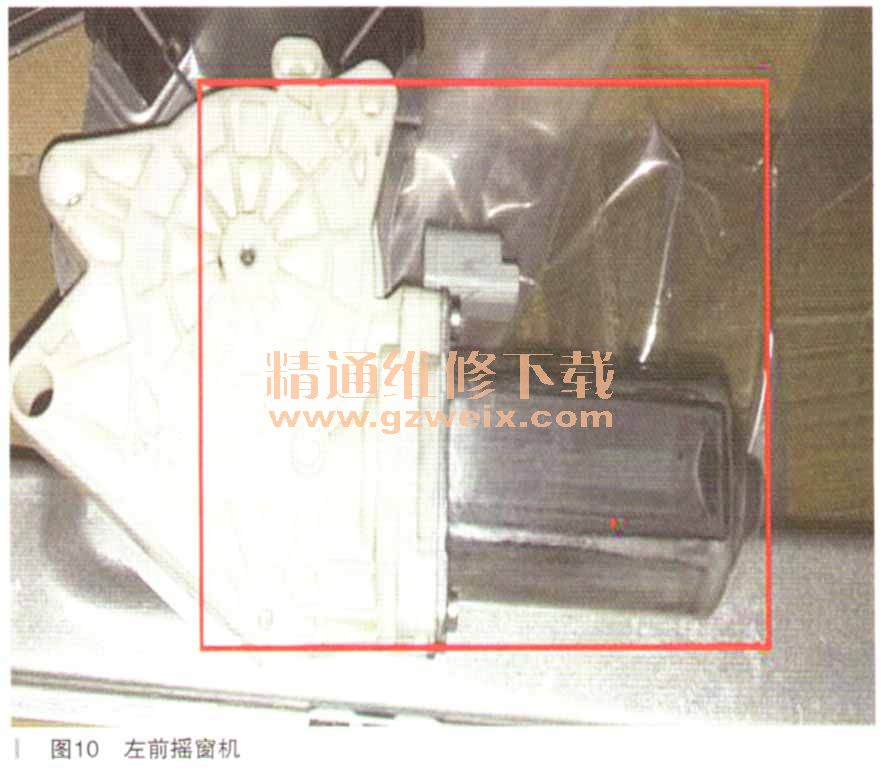

故障排除:综合电路图的分析,技师认为:既然检查线路后没有发现异常,那么一定和摇窗机模块有关。于是就更换左前摇窗机(如图10所示)然后试验,结果故障消失,可以正常锁门且仪表也不再显示左前门打开的图标。

故障总结:就这个案例本身来说,不是什么疑难问题,只是新款车型和老车型的典型区别。锁块的信号居然要通过摇窗机模块传递给
BCM,这是维修技师没有注意到的地方。所以说新技术还要不断的去研究和学习,才能提高自身维修能力。
