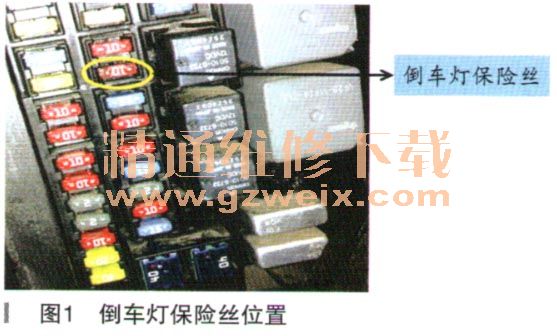

一辆行驶里程超35万km，发动机型号为LZC，发动机排量为3.0L的2005款上海通用陆尊轿车。客户反映：该车倒车灯不亮。根据客户描述，技师试车确认故障现象存在，根据经验，这属于快速检修的项目。于是先检查倒车灯灯泡，倒车灯泡正常；再检查倒车灯保险丝（如图1所示），发现倒车保险丝熔断，很轻松的活，直接更换了保险丝。

    然后挂倒挡试车，保险丝却瞬间熔断，技师初步判断是倒车灯线路有短路故障存在。
    故障诊断：根据故障现象分析，认为可能存在以下几个方面问题：
    1．信号执行部件损坏。
    2．车身控制模块内部电路故障。
    3．线路存在短路或保险丝盒损坏。

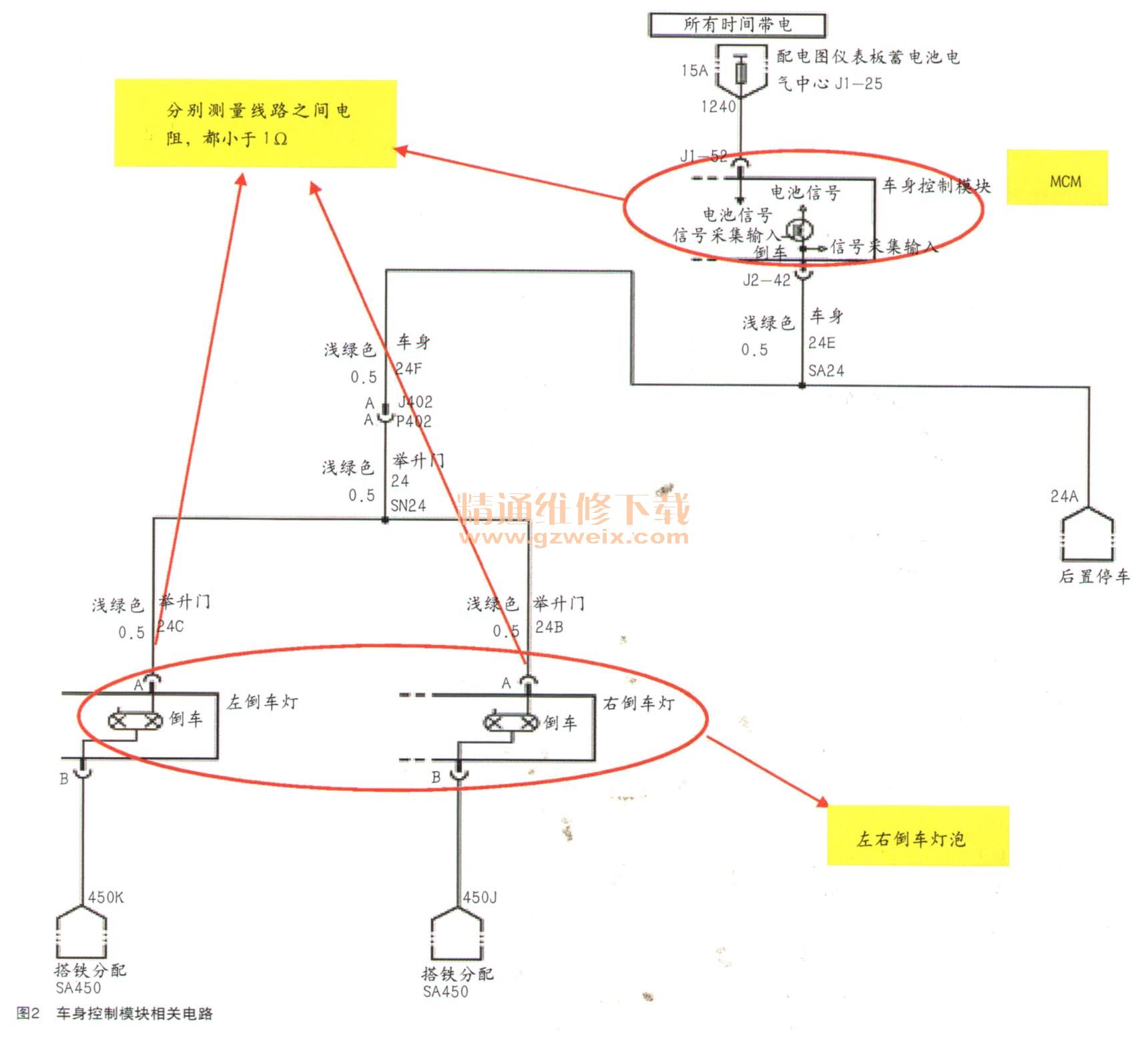

    按电路图如图2所示，先测量是否有短路点。

    由于线路测量的结果为正常，无对地短路，所以怀疑是否BCM损坏？更换一个BCM试试，故障依旧。
    故障现象有点不可思议，既然主要线路和元件都没有故障，会不会是其他原因造成？重新整理思路，决定再次检查线路。

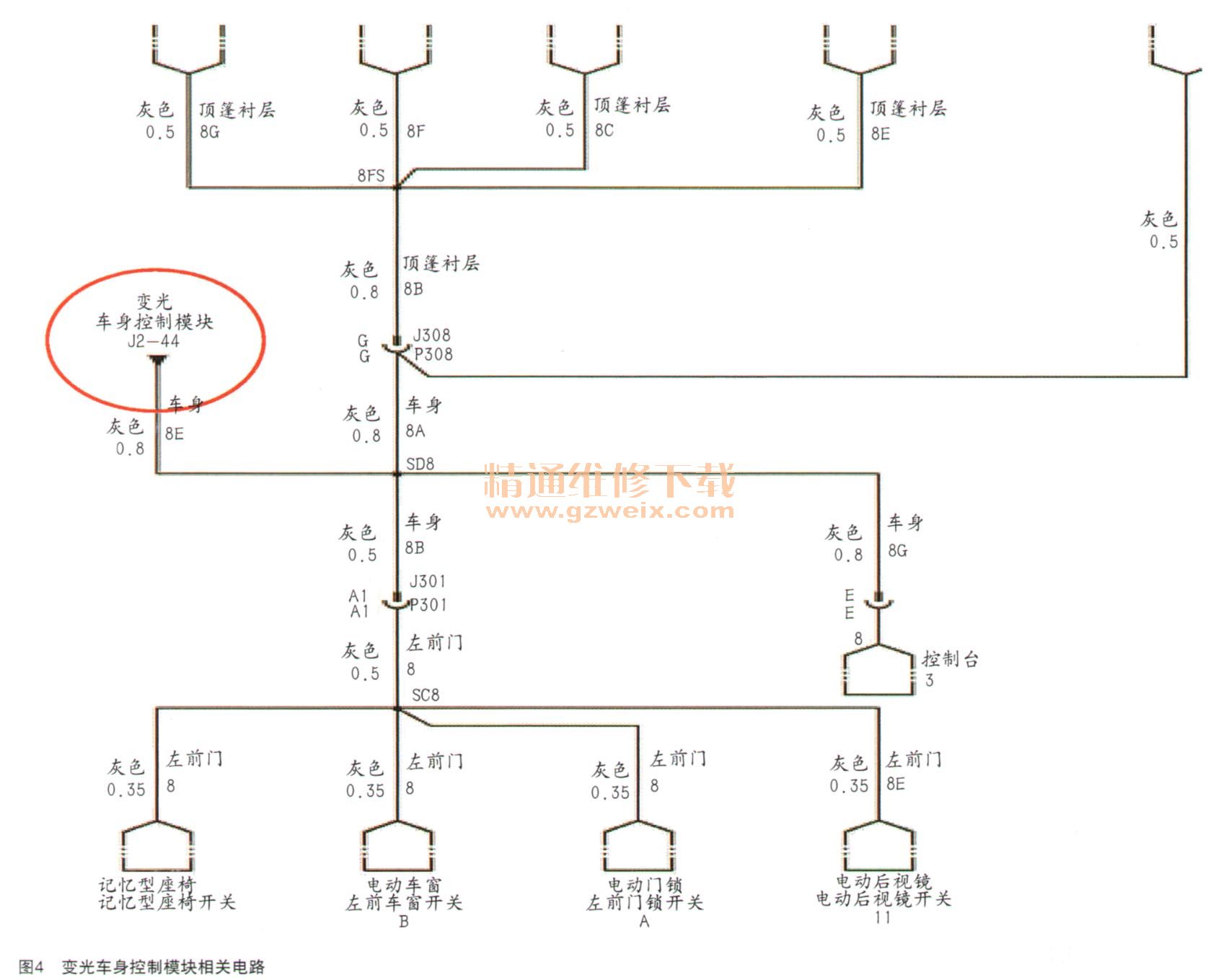

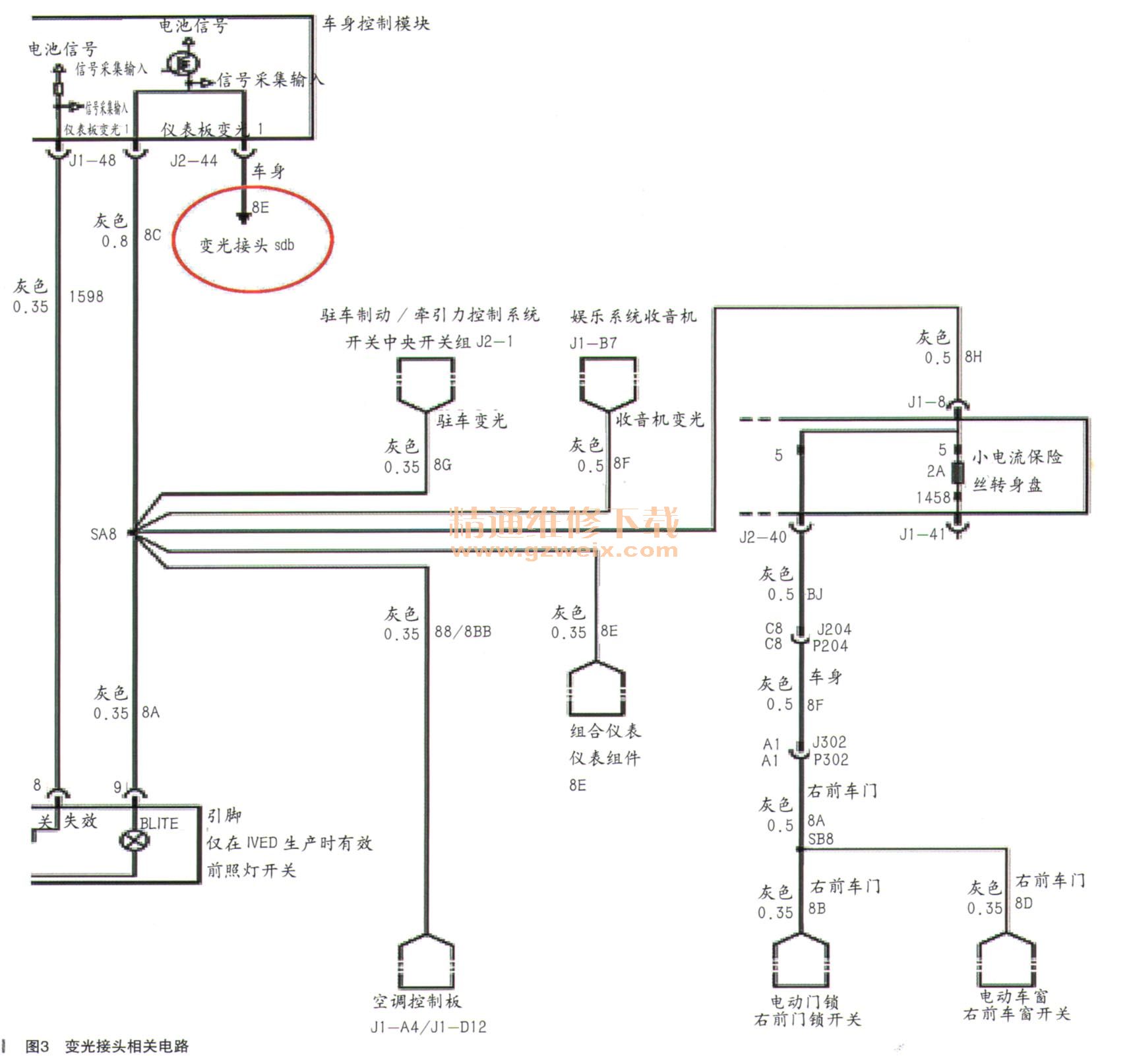

    当检查内部开关时，发现内部背景灯不亮。从现象看，开关处背景灯工作正常，说明故障点在其后部位置（如图3、图4所示电路红圈处）。



    于是对这个部位的接头进行处理，结果故障排除。
    故障总结：从现象分析线路的故障与诊断，大都依据传统经验，但有时候会不适用。车内的线路节点比较复杂，有时恰恰会引起不合常理的干扰，使我们在维修中陷入困境。所以在遇到这类问题时，不妨多想想、多看看其他的异常情况，然后综合判断。
