奥迪Q7 SUV EPC灯亮检修
来源:汽车维修技师  作者:佚名  2015-10-29 09:25:47

    一辆行驶里程约16.5万km,发动机型号为CJT的奥迪Q7SUV。客户反映:该车EPC灯亮。
    故防诊断:首先用诊断仪5054检测,发现发动机有如下故障码:
    1.凸轮轴位置传感器G163不可信信号。
    2.凸轮轴位置传感器G163与曲轴位置传感器分配不正确。
    根据以上故障码,可以确定应是正时数据不正常,于是读取01-08-093:发现汽缸列2的进气凸轮轴位置传感器G163读数在6~52之间快速变化,看来问题就是出现在这个数据上,正常数据应为-6~+6之间,而且是个定值,不会随意变化。分析造成此种情况的原因:
    1.凸轮轴位置传感器G163损坏
    2.凸轮轴调节器损坏或者未按规定拧紧。
    3甲凸轮轴损坏。
    于是先拆检汽缸后端盖,检验正时,发现问题,汽缸列2进气侧凸轮轴调节器螺丝未上紧,看来问题就在于此,按ELSWIN维修说明重新装配正时,然后试车,发现数据流跟原来一样快速变化。
    于是对调两侧的凸轮轴位置传感器,发现故障依旧。说明凸轮轴位置传感器G163没有问题。
      调节器坏了?又再次拆下凸轮轴位置调节器进行检查,也未发现问题,于是对两侧凸轮轴位置调节器进行对调,故障依旧,说明汽缸列2凸轮轴调节器也没有问题。

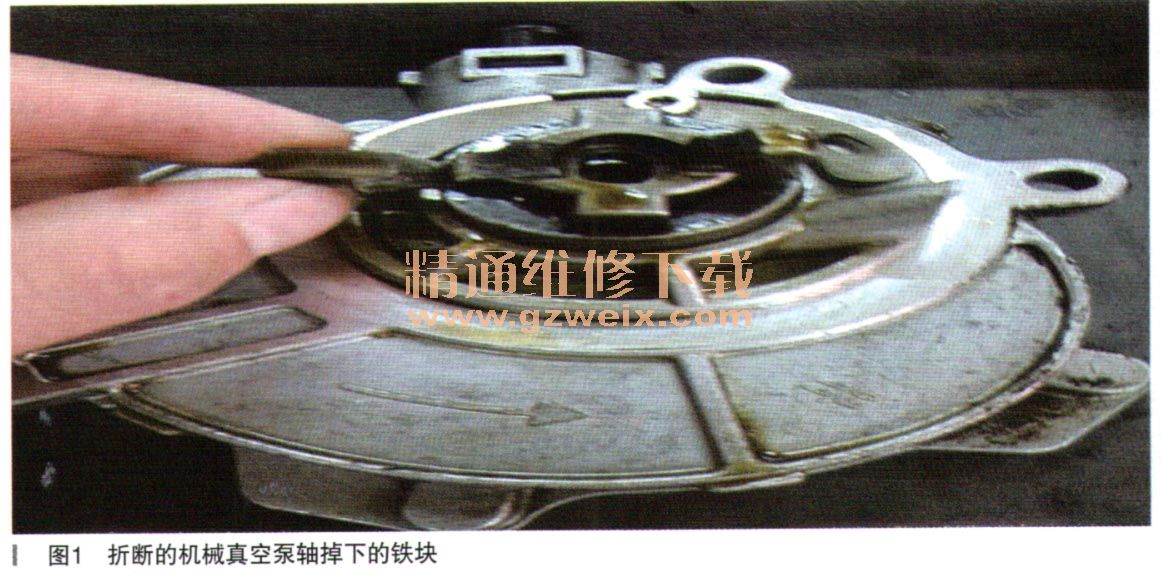

    无奈,决定拆检汽缸列2进气凸轮轴,在拆下机械真空泵又再次发现问题,如图1所示。

    机械真空泵轴折断了,掉下那铁块刚好在靶轮附近,难道问题出现在这吗?找一个机械真空泵装配后试车,故障依旧。

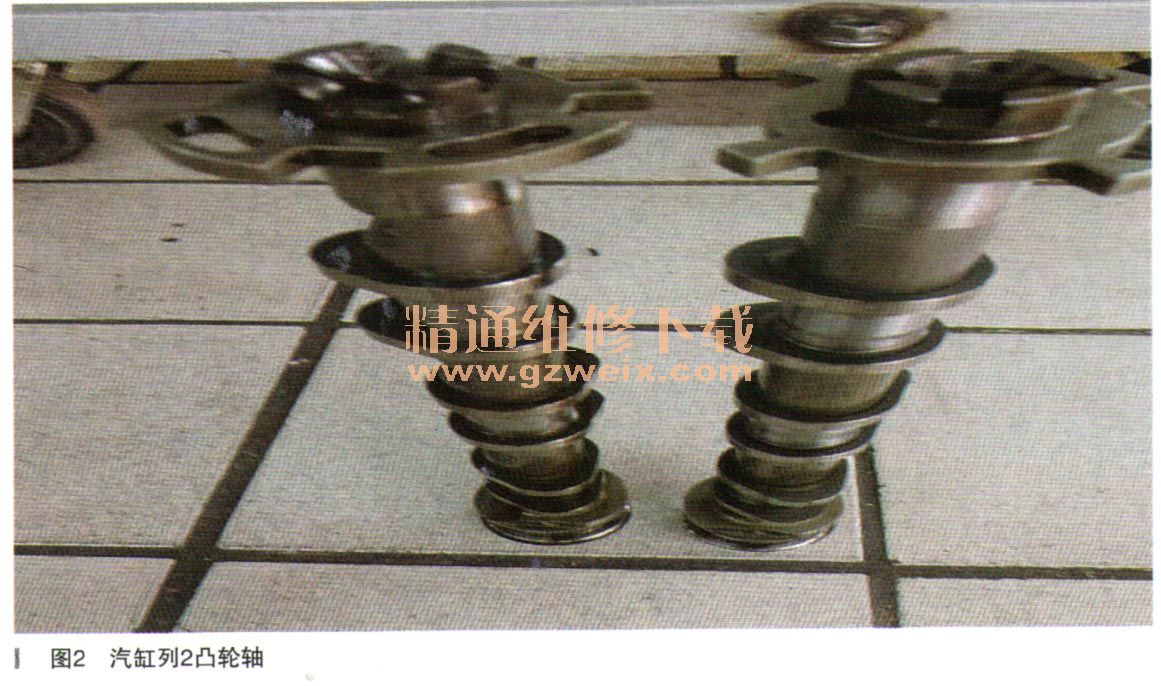

    再次拆下汽缸列2凸轮轴进行检测,对比时发现靶轮位置不对,如图2所示。

    故障排除:看来问题就是它了,与客户沟通,更换汽缸列2进气凸轮轴,更换后一切正常。再次读取01-08-093: +2、 + 1。均在标准内,故障码也变成偶发。清除后外出试车,一切正常。
    故障总结:此车是由机械真空泵磨损造成其内部润滑机油泄漏至其内部,在运转时,负荷过大而折断,而折断后的铁块又卡在靶轮上,造成靶轮位置发生变化,进而出现此故障现象。在实际工作中,机械真空泵如果发现有渗油情况,建议尽早更换,以免因小失大而造成发动机内部损坏。
