一辆行驶里程约10.8万km,配置1.6L L91发动机的2005款别克凯越轿车。客户反映:该车发动机加速无力,怠速不稳。
故障诊断:技师启动车辆观察怠速情况,验证是不是如客户所说的情况,发现怠速时抖动严重,而且油门加不上去,踩下加速踏板,发动机没有什么反应,转速没有升高。
然后技师根据对凯越车的维修经验,习惯性的换上点火线圈、分缸线、火花塞准备交车了,因为以往碰上这种情况,更换点火系三件套后基本就排除了故障。
车子放着运转一会儿,发动机又抖动起来了,同样,加速还是加不上去,明显之前的判断有误。
再次检查发动机部分,发现MAP真空管开裂(如图1所示),认为是MAP真空泄漏引起的故障,但是更换后却故障依旧。
针对DTC诊断无症状的情况,现在只能回到原点,老老实实地按发动机的工作原理来对故障进行判断和检查。
是不是正时有问题?因为这辆车不是一直在本站维修,怀疑是不是在外更换了正时皮带的后果?检查结果正时没有问题,如图2、图3所示。
此外,外部硬件检查都没有发现异常,只得再次查看相关数据。发现更换MAP后真空读数依旧是在55kPa(如图4所示),正常应该在37kPa左右,说明间题还是没有找到。
一般MAP数据高,差不多可以确定是漏气了,试着在发动机舱外喷化清剂,观察怠速是否有抖动,也没有发现什么不正常的。
是不是EGR阀或者制动真空泵之类的内漏呢?于是全部拆掉,用布头堵死,看看有无改善,但故障依旧。
最后干脆把节气门也堵上,看看车子能不能熄火。不料堵上节气门后怠速相当稳,发动机也不会熄火。根据这一现象判断,还是有地方漏气。

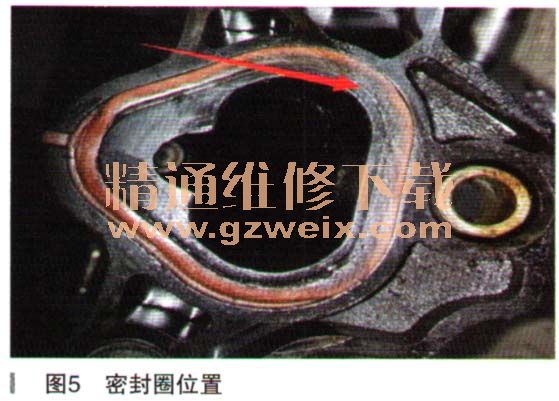

难道进气道有问题?拆检进气歧管进行检查,未发现明显的异常,但看到第一个密封圈已经平了(如图5所示),是不是这儿有轻微的漏气?更换密封圈之后故障依旧。
所有容易引起故障的部位都已经检查了,发现不了问题,维修陷入困境。静下心来思考,同样的车封住进气旁通道后就会熄火,而我们的故障车封住进气旁通道是不会熄火的。这又是为什么呢?会不会是电路问题呢?
技师用万用表测量电路也没有发现异常,导通性0.3Ω,没有对地和电压短路,互相之间也不短路。

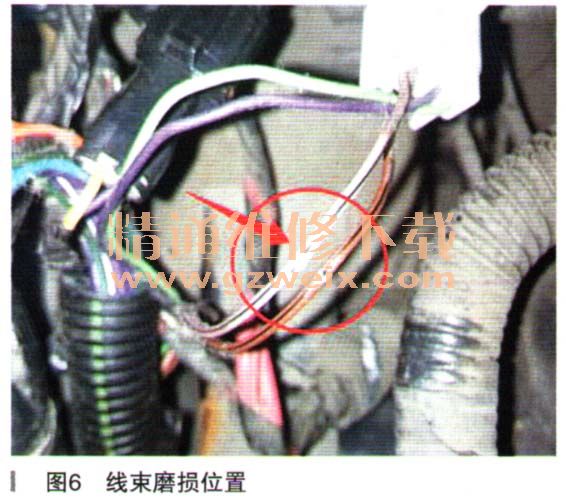

然后就想保险丝盒下面会不会出问题了呢?因为凯越车保险丝盒下面问题有点多,觉得有必要拆开看看,拆解后发现两根线束居然磨破了,如图6所示!
整理好线束(电路如图7所示)后故障消失,试车一切正常。
故障总结:因为在维修中一直局限于MAP的数据高就是漏气引起,加上经验主义,习惯于之前对这类现象的处理办法,所以导致维修走了很多的弯路。其实,很多时候我们分析故障的思路还不够宽,从这些老车型的故障来看,常见的还是线路问题,应在以后的维修中重视。
