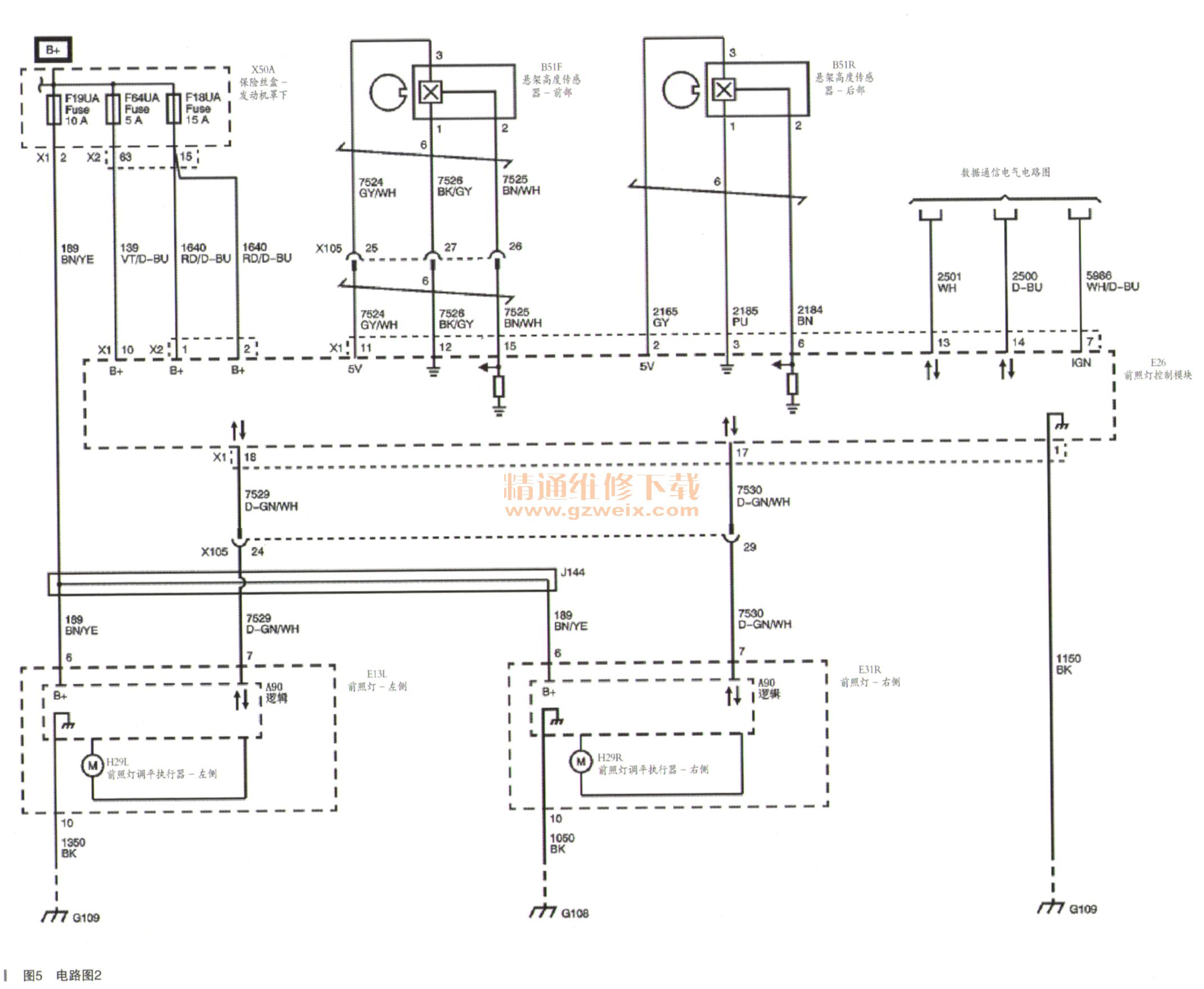

如图5所示,测量F 19UA 、F64UA、F18UA,电压均正常,G108、G109接地良好。

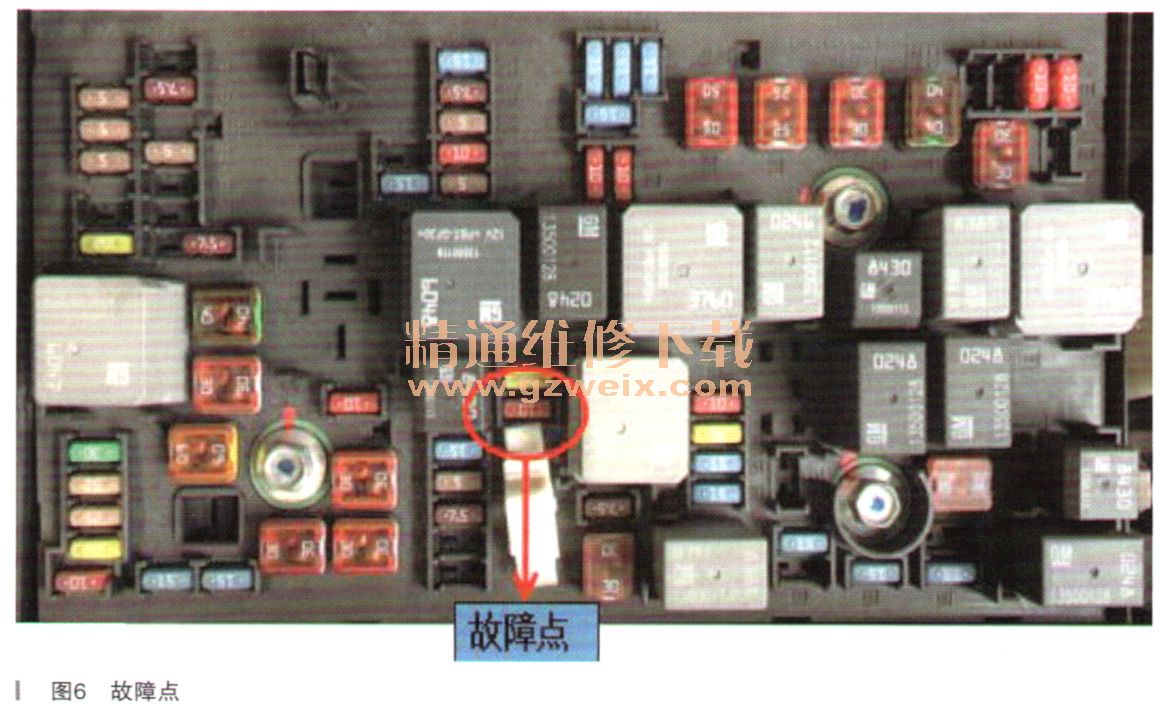

技师在测量电压的过程中发现在用万用表表棒测量F 18UA电压时,大灯光束上下晃动了一下,此时技师赶紧用手按在保险丝上,仪表故障现象消失了,诊断仪检测DTC为历史故障,并且可以清除DTC。拔除保险丝检查,保险丝盒内部插座明显大于其他保险丝插座,保险丝插脚有松动现象。修复保险丝盒,如图6所示,故障排除。
故障总结:(1)通信类故障诊断相对有点烦琐,需要平时的总结与积累;
(2)根据故障现象结合SBD诊断流程,快速分离故障点;
(3)维修诊断过程中注重比较隐蔽的故障点;
(4)根据诊断结果确认保险丝盒内部插脚接触不良;
(5)通信类故障的维修与排除需要掌握相关原理与维修方案,对线路的测量,模块的检测做到有的放矢。
