从图2所示电路图来看，插接器10号脚控制着除驾驶侧外的其车窗玻璃升降器开关的供电，而3号脚则控制着驾驶侧玻璃升降器开关的供电。驾驶侧车窗玻璃升降开关的照明灯理应由3号脚来进行控制，但通过检测发现故障车上的这个照明灯却是由其他车门的火线进行控制。

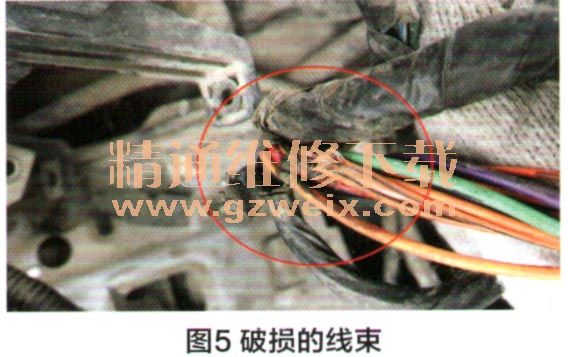

    检测到这里，基本可以断定该车的故障原因在于：线路存在短路点。于是开始对电动车窗继电器到玻璃升降器开关这一段线路进行认真排查，当把发动机舱保险丝盒拆掉时，发现保险丝盒中有明显的短路烧蚀现象，几根导线由于摩擦导致外皮磨损（图5），从而使多根芯线短路。由于发现及时，才没酿成大祸。
    对该处线路进行包扎固定后，故障被彻底排除。

    维修小结：交车时与车主交流得知：半年前，该车因故障在路边小店进行过检修电路，拆卸过保险丝盒。据此推测，应该是复位时，线束未理顺而是被硬塞进去，从而导致线束被保险丝盒外壳挤压，随着车辆的颠簸振动，天长日久，线束外皮被磨破，引发短路。好在车主的警惕性很高，看似一个不起眼的小问题都能及时送修，才避免了小故障升级成可能导致车辆自燃的大事故。
    许多车辆自燃事故多是由维修人员的不规范操作留下的安全隐患，经过日积月累后引发的。笔者将故障的来龙去脉告诉了车主，车主表示，车子年头较长，今后还要特别留心，避免出现大的问题，同时对此次的检修很满意，并对我们的技术表示认可。
    通过该案例，笔者认为：只有认真检修车辆，仔细查找根源，才能彻底排除故障，并恢复车辆的原貌。检修过程中，一定要避免未查清故障点就拉线、改线、换件的野蛮修理方式。只有这样，才能保证车辆处于最佳状态，为车辆的安全行驶保驾护航。

    维修点评：本案例故障现象：关闭点火开关后左前电动窗按钮照明灯仍然点亮。）虽然作者查阅的电路图（图2）未画出按粗照明灯符号及线路，但是作者通过思维方法和动手检查找到故障点（图5），故障原因是＋B与通往SB7的电线短路，经过检查发现是电线绝缘皮破损、铜丝裸露所致，修复电线，故障排除。
    作者的诊断思路和处理方法我完全同意，只是建议如果能进一步做好以下两方面的工作，该案例将更完美：
    1检查过程中，应分辫+ B与通往SB7的电线属于实接还是虚接。如果实接12V，关闭，氛火开关后仍能操纵4个车门电动窗；如果虚接12V，关闭点火开关后不能操纵4个电动窗。也可在SB7后方串联一只21W或以上灯泡到地，如灯泡明亮则是实接，如灯泡暗亮则
是虚接。
    2．找到故障点后，在分辫破损电线中哪条是＋B、哪条是通往SB7的电线时，如果能使用万用表进行测量和判断，将更有助于判定故障点，诊断结论也就更精准。
