一辆行驶里程仅80km的 2017年昂科威2.0L全新车。该车自动前大灯停用功能失效,也就是说自动大灯关不上。

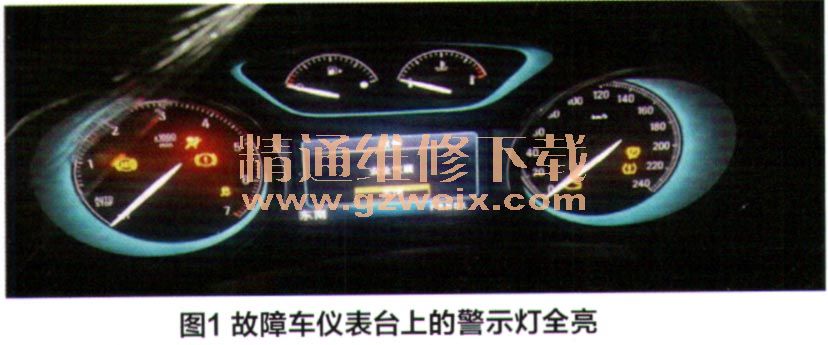

故障诊断:接车后,首先验证故障现象。该车自动大灯功能无法关闭,而且仪表上的所有指针都指向最低位,故障指示灯全部点亮,音响娱乐系统无法工作,驾驶员信息中心提示公众维修信息(图1)。
连接故障诊断仪对全车进行故障扫描,结果如图2所示。
大部分的故障码都显示与组合仪表失去通讯,进入组合仪表系统调取故障码,并查看和指针式仪表有关的数据流,发现仪表模块不能通讯。查阅维修手册关于仪表的电路图(图3)对仪表的供电和接地进行检测。

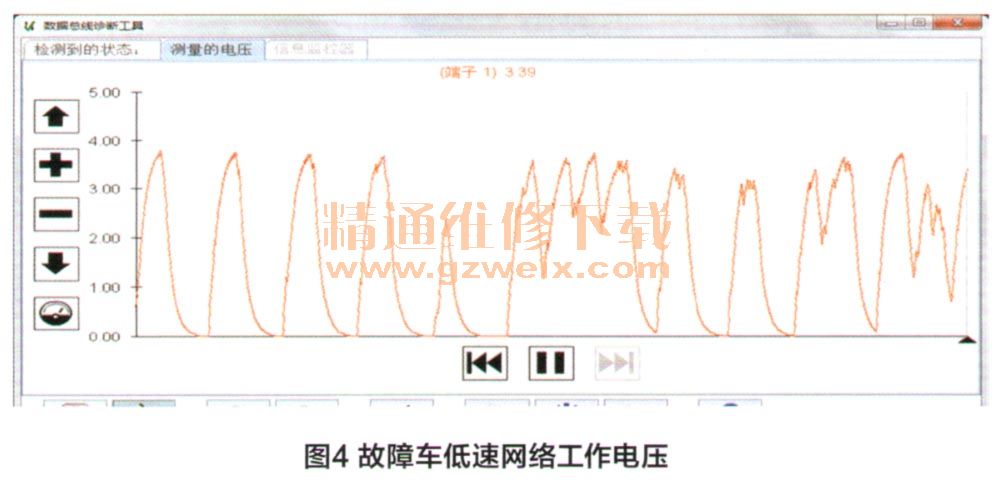

经检查仪表的供电和接地都正常,将仪表的插头复位,并用DBDT软件进行低速网络诊断,诊断结果如图4、 5所示。
