一、刮水系统功能介绍
    上汽别克凯越轿车雨刮系统主要由刮水器开关、刮水电动机、刮水电动机控制模块、雨水传感器、雨水传感器控制装置、喷水电动机和线束等组成。该系统可通过手动控制实现低速、高速刮水；也可以自动控制刮水，即将操作开关手柄置于AUTO（自动）挡，系统就会自动开启运行，并根据雨量的大小来控制刮水器的速度。

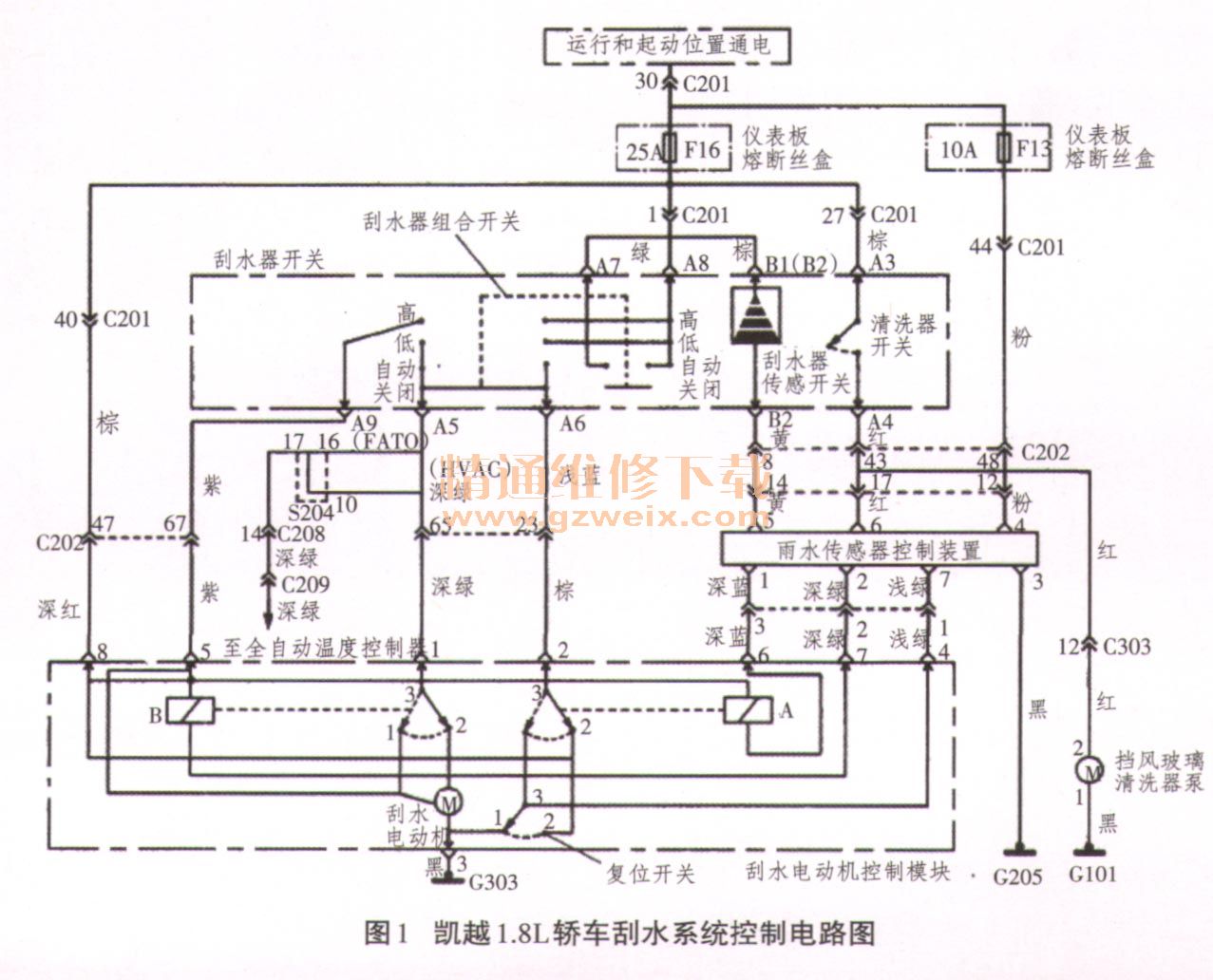

    雨水传感器安装在前挡风玻璃上，靠近内视镜，该传感器在AUTO挡时会发射出一束红外线，并以45°的角度投射到前挡风玻璃上。如果玻璃是干燥的，反射回到传感器的红外线就会很多；如果玻璃上有雨水，其发射的红外线就会被散射到其它方向。反射回到传感器的光线越少，说明雨水量越多，此时该传感器开关会根据反射光线的多少来自动控制刮水器的速度。其控制电路如图1所示。

    二、刮水系统控制电路分析
    刮水电动机控制模块（如图2所示）由直流电动机M、自动复位装置和控制装置组成。控制装置的作用相当于两个控制继电器，为了便于说明电路，在此设为“A”和“B”两个继电器，A继电器线圈未通电时，触点1和触点3接通；B继电器线圈未通电时，触点3和触点2接通。刮水电动机控制模块共有8个接线端子，端子3为搭铁端子，端子8为电源“＋”端子，端子5为手动高速电源端子，端子1为受刮水器开关控制的电源端子，端子6和端子7分别为受雨水传感器控制的搭铁端子，端子2为受A继电器控制的触点输出端子，端子4为刮水电机速度检测端子。

    1．手动高速挡刮水
    当刮水器组合开关位于手动高速挡时，电流路径为：电源→点火开关→刮水器组合开关A8端子→刮水器开关内部高速触点→刮水器组合开关A9端子→刮水电动机控制模块5号端子→刮水电动机高速运转脚→刮水电动机M→刮水电动机控制模块3号端子→搭铁G303，刮水电动机高速运转。

    2．手动低速挡刮水
      当刮水器组合开关位于手动低速挡时，电流路径为：电源→点火开关→刮水器组合开关A8端子→刮水器开关内部低速触点→刮水器组合开关A5端子→刮水电动机控制模块1号端子→B继电器触点3→B继电器触点2→刮水电动机低速运转脚→刮水电动机M→刮水电动机控制模块3号端子→搭铁G303，刮水电动机低速运转。
    3．自动挡刮水
    当刮水器组合开关位于自动挡
时，电流路径为：电源→点火开关→刮水器组合开关A8端子→刮水器开关内部自动触点→刮水器组合开关A7端子→刮水器开关B1端子→刮水器传感开关→刮水器开关B2端子→雨水传感器控制装置5号端子（该端子在最灵敏时为12V电压，在最不灵敏时为6V电压，是1个输入信号）。
      （1）当雨水传感器感知雨量不大时，雨水传感器控制装置1号端子搭铁，此时电动机控制模块内的继电器A线圈形成回路，有电流通过，使触点2、3接通；刮水电动机低速运转。电流路径为：电源→点火开关→刮水电动机控制模块8号端子→A继电器触点2→A继电器触点3→刮水电动机控制模块2号端子→刮水器组合开关A6端子→刮水器开关→刮水器组合开关A5端子→刮水电动机控制模块1号端子→B继电器触点3→B继电器触点2→刮水电动机M→搭铁G303 、使刮水电动机低速运转。
