2．拆卸离合器总泵
     （1）拆下图14所示制动踏板导销及其卡夹，将离合器总泵从离合器踏板上断开。

     （2）断开离合器执行器缸前管的固定螺栓及卡扣（图15）。

     （3）从离合器总泵上断开离合器执行器缸前管（图16）。

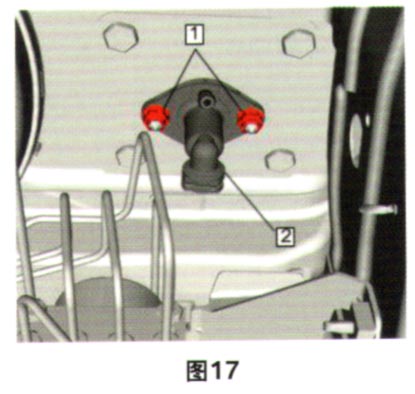

     （4）拆下离合器总泵螺母（图17）。

    3．安装新的离合器总泵

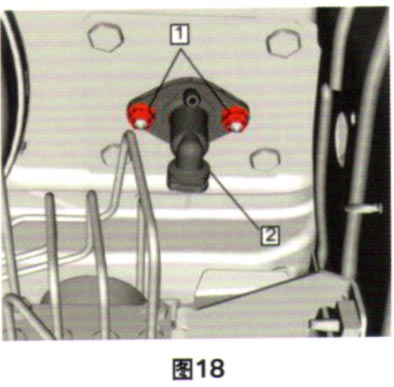

   （1）安装离合器总泵螺母，并紧固螺母至22 N·m（图18）。

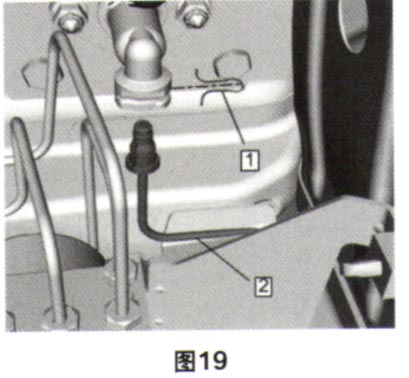

   （2）安装离合器执行器缸前管及卡扣（图19）。

   （3）安装离合器执行器缸前管的固定螺栓及卡扣（图20）。

   （4）用干净布擦拭油壶出油口，清理杂质，然后安装离合器总泵储液罐软管（图21）。

   （5）将离合器总泵连接到离合器踏板，并安装制动踏板导销，及其卡夹（图22）。
