摘要:本文对昂科雷车型前排安全带预紧器拉索,由于布置问题存在安全隐患进行了说明,并对该故障的维修诊断过程进行了详细的叙述。
部分2009年~2014年进口的昂科雷车辆,由于前排安全带预紧器拉索的布置问题,当前排乘员入座时可能会导致预紧器拉索受压弯折。如长期发生拉索被反复弯压的极端情况,可能引起疲劳损伤,存在安全隐患。
1 前排座椅安全带预紧器衬套的检查

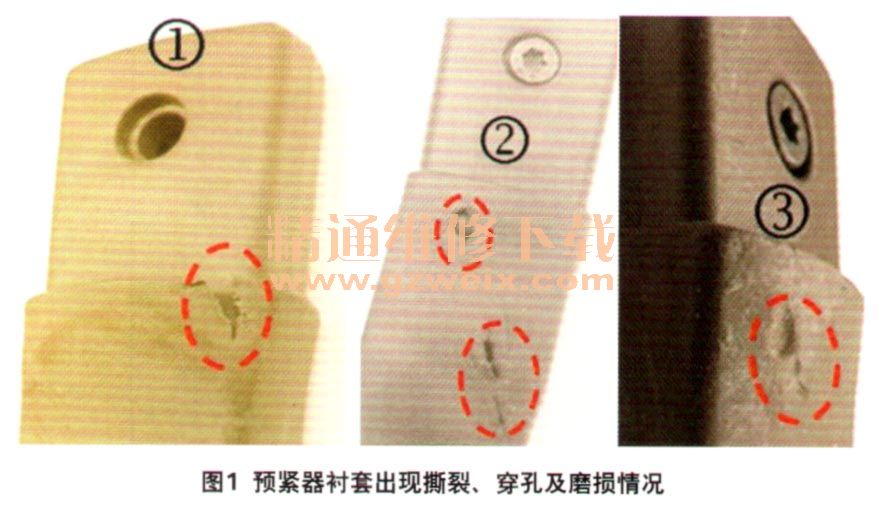

将前排座椅移到最前及最下的位置。检查座椅安全带预紧器衬套是否存在撕裂、穿孔及磨损的情况(图1)。如果前排座椅安全带预紧器衬套没有可见的撕裂、穿孔或磨损的情况,进行前排座椅安全带预紧器修理。如果前排座椅安全带预紧器衬套中出现撕裂、穿孔或磨损任何一种情况,则对损坏的衬套执行前排座椅安全带预紧器更换。
2 前排座椅安全带预紧器修理

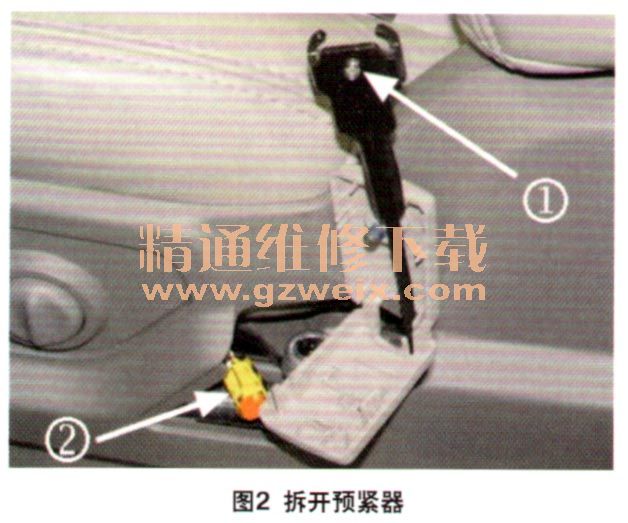

拆下前排座椅上预紧器装饰板。拆下前排座椅肩带固定板螺栓,从预紧器拆下肩带,从预紧器断开电气连接器,将其朝前放置(图2)。用剪刀小心地从预紧器拉索剪下橡胶衬套,将肩带固定板从预紧器拉索上端松开。用侧切钳或类似工具,剪下活动铰链中的1个,将塑料盖从拉索拆下(保留座椅安全带肩带固定板,以便稍后重新安装)(图3)。将收缩管套在拉索上。确保收缩管套在拉索上尽可能靠下的位置。剪一块硬纸板块,用它作为隔热板。在底部边缘剪一个切口,拉索可嵌入纸板中,可用于驾驶员和乘客座椅两侧。小心保护座椅饰件和预紧器本体,避免受加热枪影响。
