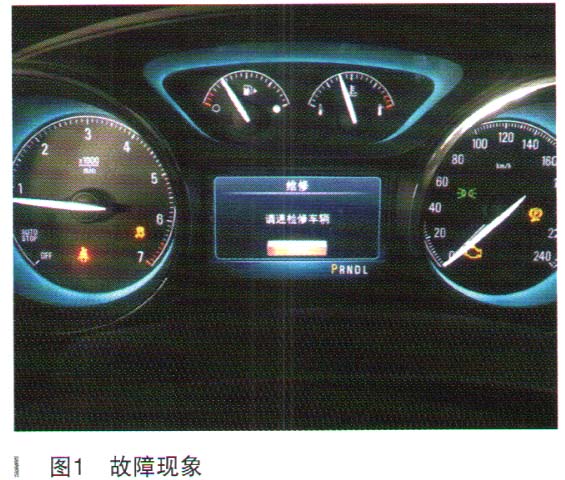

一辆行驶里程约1.6万km、配置1.5T发动机的2016年昂科威。该车启动仪表发动机故障灯报警、稳定灯报警:请速检修车辆,如图1所示。
故障诊断:试出客户反映的故障现象,GDS检查存在大量当前故障码,如图2所示。
综合故障码分析,可能故障点如下:
(2)电源线路故障;
(3)底盘网络通信故障;
(4)燃油泵线路故障及控制线路故障。
维修步骤:(1)维修技师已经更换电源稳压器,故障依旧。
(2)互换过气囊模块,故障依旧。
(3)查看故障码,这应该不是同一个原因造成,故障点应该有几个位置。
(4)从当前故障码分析,可能底盘通信有问题,查看DBDT波形(如图3所示),验证了判断。
底盘网络状态显示为断开(如图4所示),测量12与13端子电阻为121Ω(正常60Ω)。
找到2016年昂科威底盘通信网络电路图(如图5所示),分段测量。
逐步测量,故障点为雨刮电机处网络通信线及其他控制线断了,如图6所示。
由于客户加装氛气大灯动过线束,可以排除质量问题。
故障排除:修理线束,故障解决。
(1)所有故障码可以清除。
(2)故障灯没有报警现象。
故障总结:(1)车辆存在大量当前故障码时,需要分析最主要的点切入,找到突破点,如果按照当前故障码诊断,可能会弄不清楚方向。
(2)需要结合日常维修经验,分清楚不同的故障码大概会导致什么样的故障现象,从中区分是一个故障点还是多个故障子点。
