别克VELITE6行驶时故障指示灯点亮检修
来源:汽车维修技师  作者:佚名  2020-12-28 09:37:14

     一辆行驶里程仅有60km的别克VELITE6纯电轿车。客户反映:该车正常行驶过程中,故障指示灯点亮,仪表显示尽快检修车辆,如图1所示。

    故障诊断:接车后,首先进行故障验证。使用上汽通用专用诊断软件RDS3读取的故障码为P1B17,如图2所示,冷却风扇脉宽调制电路对搭铁短路,当前状态为断路,确认故障。

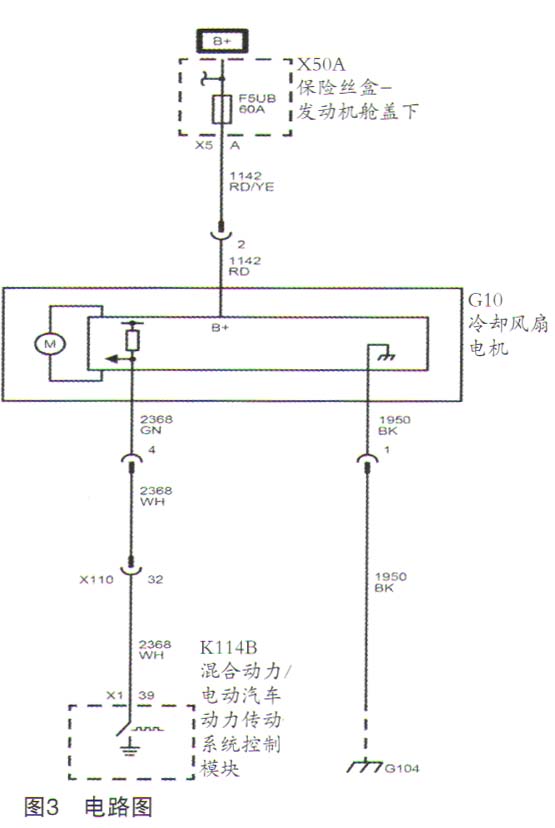

    根据故障现象和故障码,分析导致该故障的原因可能为:(1)控制模块故障;(2)线路故障;(3)冷却风扇电机故障;(4)电源故障。参考维修手册故障码表DTC-PlB17和混合动力/电动车辆电路图,如图3所示,并按照诊断步骤进行测量。
      (1)电路系统检验,连接通用全球诊断系统GDS,执行冷却风扇PWM控制的强制输出,没有相应的响应或动作。

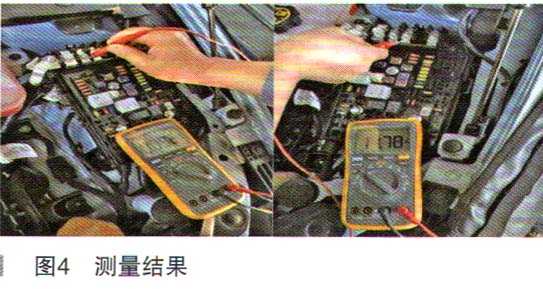

      (2)电路系统测试,通过使用万用表测量G10冷却风扇电机1号脚与2号脚供电电源,测量电压值为0.003V,异常;再次测量G10冷却风扇电机供电发动机舱F5UB 60A保险丝与接地之间电压值为0.096V,异常,测量结果如图4(左)所示;测量F6UB 60A保险丝与接地之间电压值为11.78V,正常,测量结果如图4(右)所示。

[1] [2]  下一页
