一辆行驶里程约5.1万km的2021年别克VELITE 6。该车行驶中仪表突然提示报警且车辆熄火,尽决检修车辆指示灯亮起。
故障诊断:故障偶发性出现,车辆熄火后可以再次启动。最近频率越来越高,这次熄火后无法再次启动,锁上车辆等5min后,依然

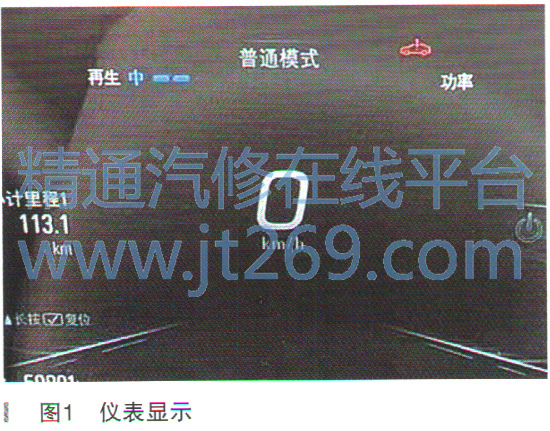

无法启动车辆。如图1所示,红色的检修车辆指示灯一直亮。
询问客户故障发生的时间、地点、现象、频次,结果是
无法启动车辆,红色的检修车辆指示灯报警。
故障始终存在,遥控锁上车辆后等10min,再次尝试启动车辆,发现故障依旧存在,指示灯一直亮,车辆无法进入READY模式。验证客户描述的问题属实。
先后检查车辆无加装改装;低压
蓄电池及正负极连接器,车辆高压
蓄电池充电与放电、充电口,机舱线束连接器,初舱内各高压连接线束插头等连接可靠,外观无异常。
将SCS与车辆连接,读取故障码,发现
混合动力/
电动汽车动力系统控制模块2内存在一个故障码如图2所示。
蓄电池能量控制模块会对高压电的电流以及绝缘险进行检测,如绝缘低会上报绝缘故障至整车,绝缘电阻小于250kΩ就会设置故障码,同时它会检查绝缘电阻检测回路是否存在故障及检测合理性检查。
故障原因可能为如下方面:
·相关线路故障及高压部件绝缘失效
·连接器故障或配合不良
由于上述步骤未能找到故障原因,接下来按照手册中相关故障码的诊断流程进行检查测试。
目视检查高压电池组A4的高压线束连接器,K238(高压配电盒)的线束连接器及发动机舱高压线缆及插接件外观,未发现异常。
准备好维修高压电池组的人员、工具和用具:
·持有高压电工证的维修技师两名,一人操作,一人监护
·必需的安全防护用具和专用工具(一定要用专用的测绝缘的万用表)及隔离的维修场所
拆卸之前先进行高压禁用和断开相关的高压连接器:
·移:移除车辆上所有的外部电源(包括12V蓄电池充电器)
·关:关闭点火开关,将钥匙放到指定安全位置
·断:断开12V蓄电池负极
·取:取下MSD(手动维修断开装置)
·等:等5min,确保高压能量全部释放
·查:佩戴好个人防护用品,拆卸高压配电盒
·验:使用万用表确认高压部件各端子,对车身搭铁电压均低于3V;两线之间的电压均低于3V
绝缘测试电池包处高压连接器X3:
·分别测量X3的1-3端子的绝缘电阻(如图3所示),发现1-3端子的绝缘电阻分别为0.8MΩ/550MΩ/1.8MΩ对比于正常车,发现X3的1和3端子绝缘电阻不对(正常车为4.2MΩ和5.4MΩ)
·X3的1和3端子绝缘电阻数据跟正常车对比如图4和图5所示。根据维修手册及高压部件原理,需要对高压配电盒进行测量。
