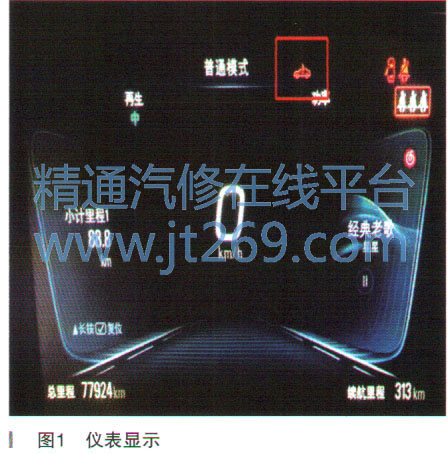

一辆行驶里程约8万km的2021年别克VELITE6。该车经常出现无法启动(不能进入READY模式)。故障偶发性出现,关闭点火开关后,锁上车辆,等5min后重新启动车辆,依然无法启动。尝试断开小蓄电池负极5min,再装回去,依然无法启动车辆。如图1所示,红色的“立即检修车辆”指示灯一直报警,频率越来越高,直到现在无法启动车辆。
故障诊断:在接到客户报修后,按照SBD流程进行了检查,询问客户故障发生的时间、地点、现象、频次,结果是
无法启动车辆,红色的尽快检修车辆指示灯报警。
拖车进站后检查,发现故障始终存在,遥控器锁上车辆后等5min,再次尝试启动车辆,发现故障依旧存在,报警灯一直亮,车辆无法进入READY模式。
先后检查车辆无加装改装;低压
蓄电池及正负极连接器,车辆高压电池组充电与放电、充电口,机舱线束连接器和各高压连接线束插头等连接可靠,外观无异常,无进水痕迹。
打开SCS,连接MDI 2,读取故障码,发现
混合动力/
电动汽车动力系控制模块2内存在一个故障码(如图2所示):PlB41 00高压系统绝缘故障。
查阅维修通讯和TAC技术简报,未发现类似故障的维修信息和解决方案。
由于上述步骤未能找到故障原因,接下来按照手册中相关故障码的诊断流程进行检查测试。
目视检查高压电池组A4的高压线束连接器、K238(高压配电盒)的线束连接器及发动机舱高压线缆及插接件外观,未发现异常,车辆也没有涉水痕迹。
蓄电池能量控制模块会对高压电的电流以及绝缘性进行实时检测,如绝缘低会上报绝缘故障至整车,绝缘电阻小于250kΩ就会设置故障码,同时它会检查绝缘电阻检测回路是否存在故障及检测合理性检查。绝缘失效后,为了安全,会禁止车辆进入 "READY”模式。
故障原因可能为如下方面:
·相关高压线路故障
·高压部件绝缘失效
·连接器故障或配合不良
·高压部件进水漏电

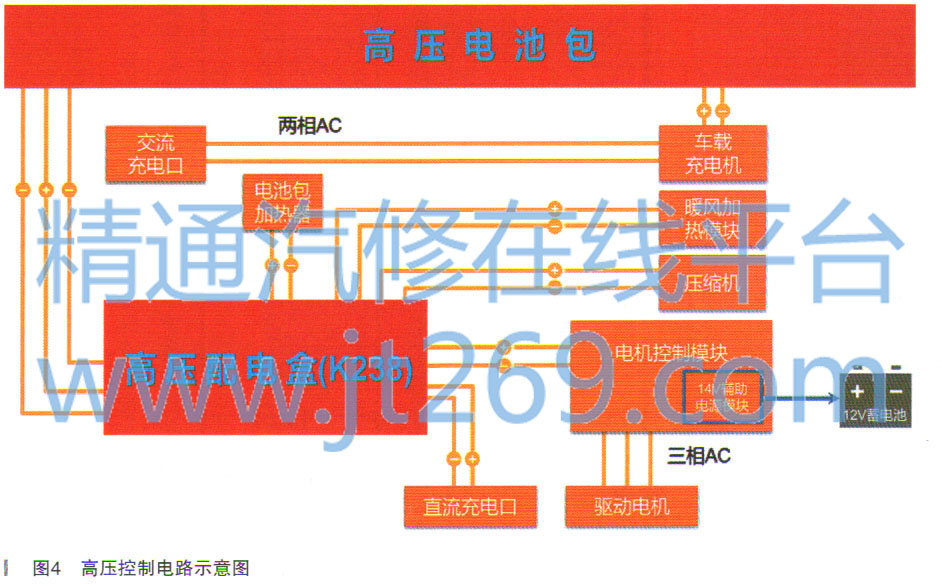

高压控制系统是在整车层面协调、监控高压各系统配合工作,以实现充放电、电驱动、高压安全和诊断检测等全方位功能。高压控制系统其核心模块主要有整车控制模块、电池包(BMS)和电机控制模块,全车所有高压部件和整车控制模块如图3~图5所示。
