别克VELITE5混合动力电池组故障检修
来源:汽车维修技师  作者:佚名  2019-11-24 09:13:14

     一辆行驶里程约2300km、配置1.5L L3A发动机的别克VELITE5(增程式)轿车。该车混合动力控制模块灯亮,仪表提示检修充电系统,如图1所示。

    故障诊断:启动车辆仪表显示检修车辆,但车仍可以正常行驶。
    使用故障诊断仪GDS2读取故障码(如图2所示),混合动力控制模块2:  POB9A 00混合动力/电动汽车蓄电池20电路;DTC状态当前存在且无法清除。
    因为考虑到是混合动力控制模块2报的故障,技师尝试对混合动力控制模块进行编程,看能否解决问题。结果在编程过程中出现了E4419的提示:“检测的未知ECU软件可能是更新的版本,编程程序停止”,如图3所示。
    查阅维修手册有关DTC “POB9A:混合动力电动汽车蓄电池20电路”的诊断步骤:
      (1)记录冻结故障状态/故障记录。
      (2)车辆处于维修模式。
      (3)确认故障诊断仪上的混合动力/电动车辆蓄电池1~96号电池在3.45~4.05V之间,并且所有读数彼此之间相差在0.03V以内。

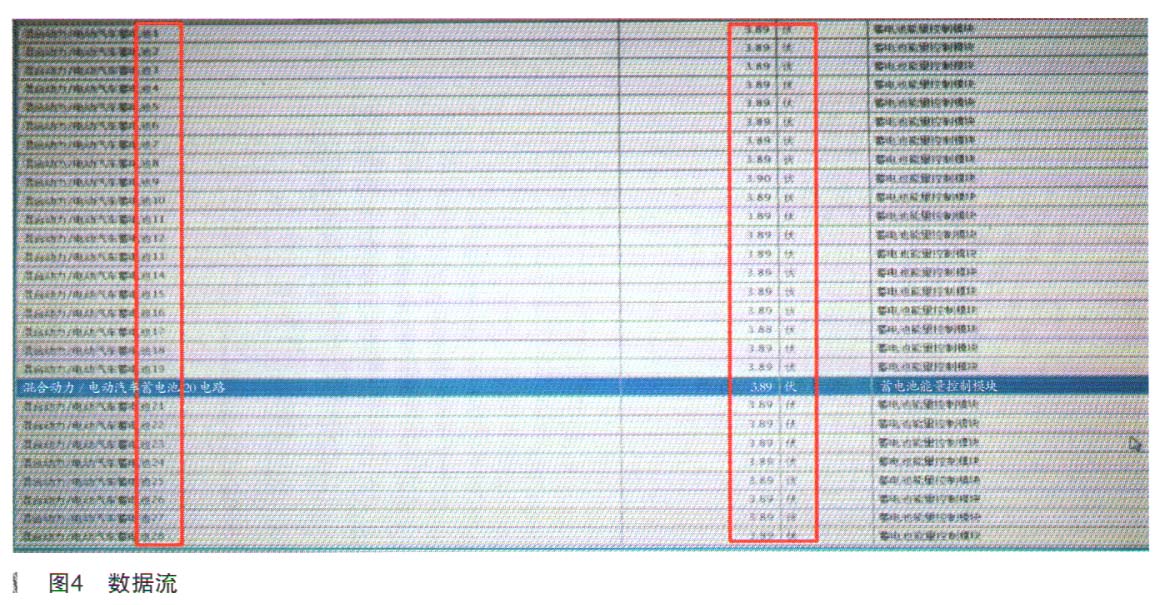

    GDS2观察1~20号电池数据都是一个值3.89V(3.45~4.05V),在标准值范围内,如图4所示。
    既然GDS2读数没有异常,根据维修手册要求,还需要专用工具和万用表辅助,测量出单个电池的电压。
    专用工具选择:
    EL-48571高压蓄电池引线盒;
    EL-48571-55蓄电池引线盒适配器;
    EL-48900混合动力汽车(HEV)安全组件。
    前24个蓄电池的电池组,组成电池单元1,此单元与前围板相邻并且包含蓄电池电池组73~96;接下来的28个蓄电池的电池组,组成电池单元2,该单元位于单元1的后面,并包含蓄电池电池组45~72。
    横向蓄电池单元是3号单元,该单元包含其余的44个蓄电池电池组1~44,如图5所示。

[1] [2]  下一页
