故障诊断：在接到客户报修后，按照SBD流程进行了检查，了解并确认故障描述，询问客户故障发生的现象、频次，客户告知车辆调整过天窗后，阅读灯偶尔会点亮，过了段时间就不亮。车辆验证，将阅读灯开关置于“AUTO”挡时，打开车门，阅读灯不亮；将阅读灯开关置于“ON”挡时，车内阅读灯也不亮，验证结果客户描述的问题属实。但是不停按压顶灯开关，有时会闪烁一下，如图1所示。

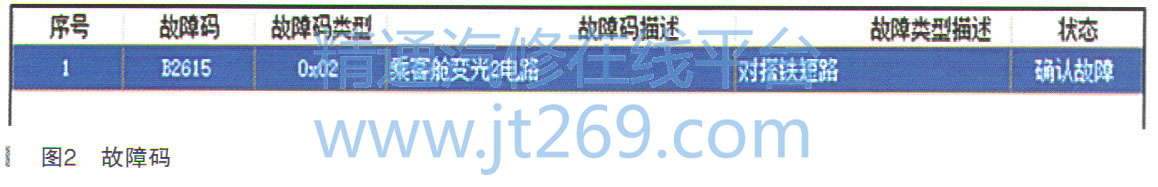

    初始检查，先后查询车辆并没有相关事故和维修记录。检查各个保险丝盒及线束连接均无异常等情况，检查无相关加装件等，结果未发现异常。使用诊断仪读取故障码，故障码为B2615乘客舱变光2电路，如图2所示。

    车身控制模块通过顶灯／门控灯控制电路向内部门控灯提供蓄电池电压。当打开任何车门时，接触开关触点闭合且车身控制模块接收到一个车门微开输入信号。如果车身控制模块接收到车门锁止、解锁或后掀门开启输入信号，则车身控制模块将启动顶灯／门控灯控制电路，向该电路中的所有门控灯提供蓄电池电压。设置故障码的条件：车身控制模块检测到顶灯／门控灯控制电路端子对搭铁短路。设置故障码时采取的操作：车身控制模块将停用顶灯控制电路端子。

    将点火开关置于“OFF”位置／将车辆熄火，断开故障诊断仪，关闭所有车门和附件，打开和关闭驾驶员车门，然后断开顶灯／阅读灯一前部E37F的线束连接器。所有车辆系统断电可能需要2min时间。测试顶灯／阅读灯一前部E37F/5搭铁电路端子和搭铁之间的电阻为2Ω，正常。

    在顶灯／阅读灯一前部E37F/4控制电路端子和搭铁之间连接一个测试灯，再将点火开关置于“ON”位置／车辆处于维修模式。当用故障诊断仪指令“门控灯”点亮和熄灭时，测试灯始终熄灭。

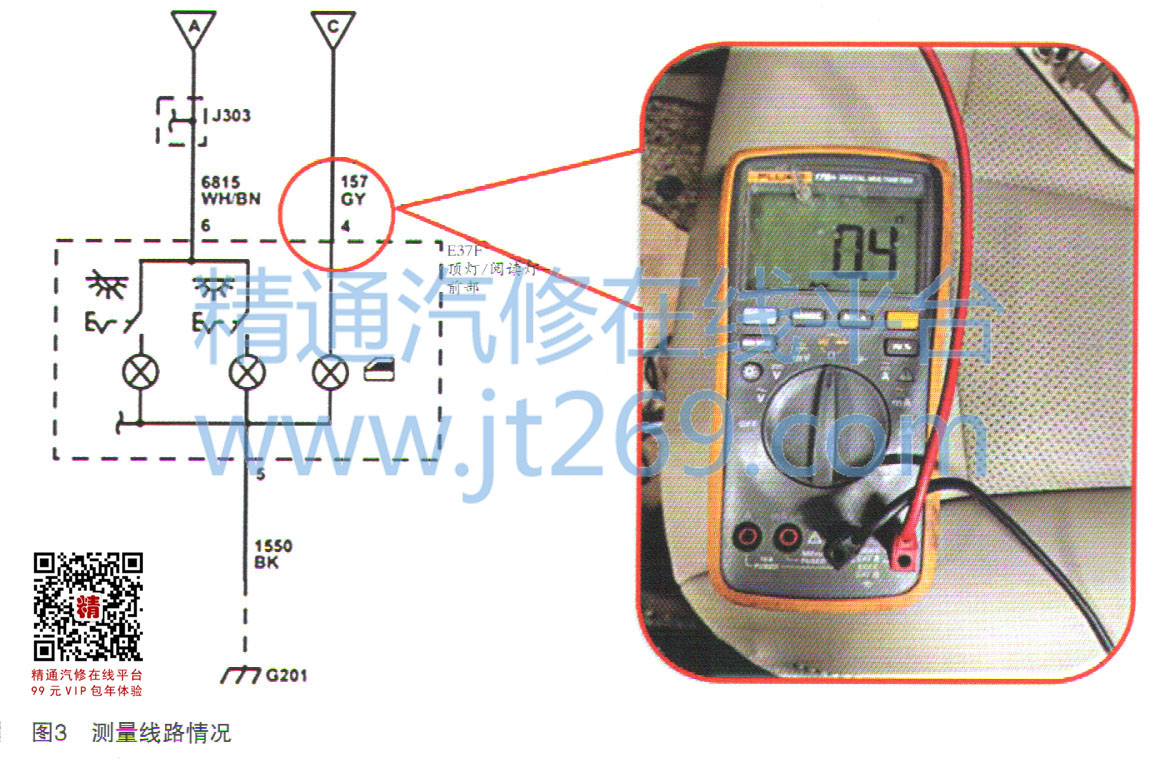

    将点火开关置于“OFF”位置／将车辆熄火，断开K9车身控制模块的X1线束连接器。测试顶灯／阅读灯一前部E37F/4控制电路和搭铁之间的电阻为0.4Ω，不正常，如图3所示。
