根据以上测量结果需更换K56串行数据网关模块。接下来更换K56串行数据网关模块并进行在线编程及设定，更换完毕后再次试车检查，发现仪表习光态恢复正常。连接GDS读取各模块通信状态恢复正常，但收音机依旧无法休眠，故障仍然没有彻底排除。

    由于以上检测及维修未能彻底排除故障，接下来需要分析故障原因并开发新的诊断思路，如图4所示。

    将诊断仪（GDS）与车辆连接，读取故障码，发现存在4个当前故障码（DTC）均与A11失去通信，如图5所示。

    由于存在故障码，接下来按照手册中相关故障码的诊断流程进行测量：

    ·测量A11-X2A-3号和6号与搭铁间电阻为0.2Ω，正常

    ·在A11-X2A-1号和2号间连接试灯，正常点亮及熄灭，正常

    ·测量A11-X2B-18号与搭铁间电压在1.8-2.4V间变化，正常

    经以上测量问题指向A11模块故障，通过观察GDS通信状态说明A11本身通信正常，但各模块同时报码与A11失去通信。在测量过程中发现偶尔可正常休眠，分析故障点还是处在通信网络中。

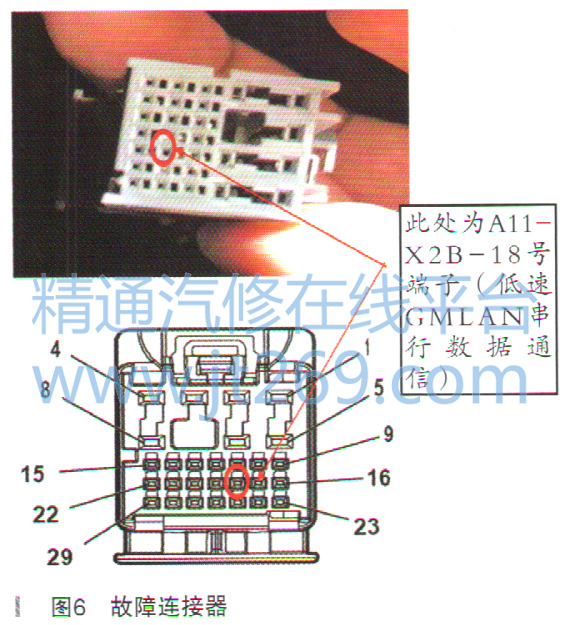

    根据以上分析结果，接下来重点排查A11线束连接器；在检查A11线束连接器时发现A11-X2B-18号端子的针孔存在异常，对比其他端子较为松旷，存在虚接。Al 1-X2B-18号端子为低速GMLAN串行数据线路，由此判断故障点在A11线束连接器上，如图6所示。
