别克GL8(653T)后空调不出冷风
来源:汽车维修技师  作者:佚名  2023-03-07 09:40:24

    查阅维修通讯和TAC技术简报,未发现类似故障的维修信息和解决方案。
    接下来按照手册中相关故障码的诊断流程进行分析,涉及风门的控制逻辑如下:
    ·HVAC壳体总成的风门用于控制气流。HVAC控制模块使用执行器来操作风门,一个执行器对应一个风门。各执行器是5线步进电机
    ·使用HVAC控制装置上的开关及调节控制盘,可选择空气温度风门位置、模式风门位置和内循环风门位置。所选数值通过串行数据传送到HVAC控制模块
    ·HVAC控制模块向步进电机提供12V参考电压,并用脉冲搭铁信号向各个步进电机控制电路供电。步进电机将相应风门移动至计算位置,以到达选择的设置

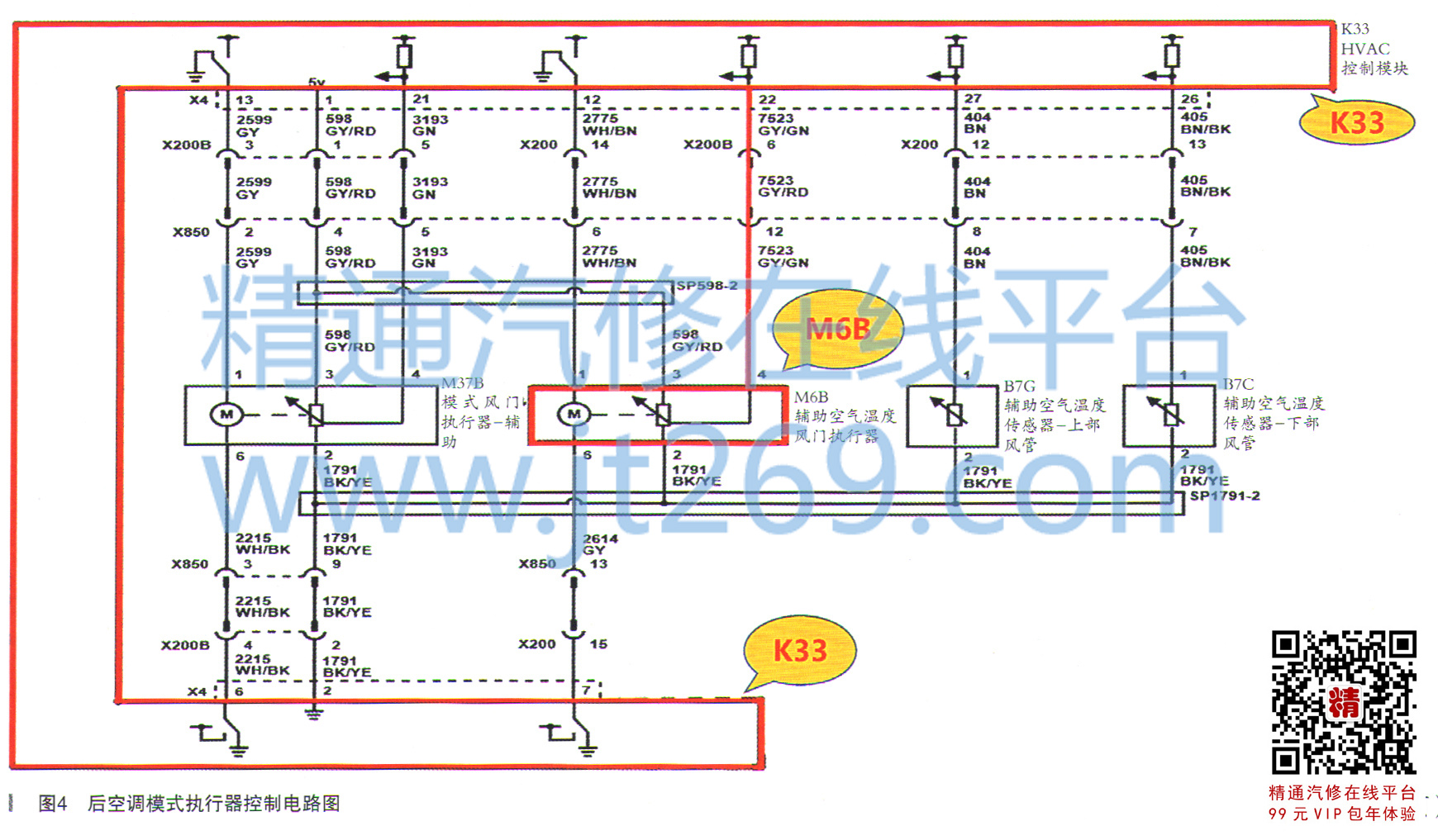

    后空调模式执行器控制电路如图4所示。
    辅助空气温度风门执行器M6B解读:
    ·M6B执行器是一个.5线双向电机,电机自带反馈电位计
    15个电路分别是:低电平参考电压、5V参考电压、执行器位置信号和2个控制电路。控制电路用搭铁或12V电压值来协调执行器的动作。为移动执行器,HVAC控制模块向其中一个控制电路提供搭铁,向另一个控制电路提供12V电压。HVAC控制模块颠倒控制电路的两极,可将执行器向相反方向移动
      ·当执行器轴转动时,电位计滑动触点根据在0~5V之间的信号改变风门位置。暖风、通风与空调系统(HVAC)控制模块将电压信号转换为计数。计数的总体范围为0~1024,操作范围为20~1000。校准时确定执行器的实际操作范围。校准时,执行器在其全部行程范围内移动,模块存储其最小和最大值。根据所期望的系统操作,模块为执行器设置一个指令值或称目标值。控制电路用于移动风门至所需位置,位置改变信号则发送至模块。一旦实际位置信号和指令值一致,模块即停止操作控制电路,执行器(和风门)则保持在所期望的位置
    检查发现M6B没有初械卡滞的现象,故障发生在电动控制方面。
    点火开关OFF,等5min全车断电后,断开M6B(在右后侧饰板内,需拆下第三排座椅)的插头。
      测量低电平线路1791端子2与搭铁间电阻是否小于10Ω,测量为4.0Ω(正常)。
      打开点火开关,测试5V参考电压电路598端子3和搭铁之间的电压是否为4.8~5.2V,结果为5.02V(正常)。
    测试信号电路7523端子4和搭铁之间的电压是否为4.8~5.2V,结果为12.8mV(异常)
    点火开关OFF,断开空调控制模块K33的插头,测信号电路7523与搭铁间的电阻是否为无穷大,结果为无穷大(正常)。
    测试7523线路端对端的电阻是否小于2Ω,结果为1.2Ω(正常)。
    经过上述测量,分析后得知线路正常,故障出现在辅助空气温度风门执行器M6B或空调控制模块K33。
    K33用现有的设备无法测量,只能采用替换法试验,决定先重点检查M6B。
用万用表测量发现M6B的4号针脚对搭铁短路(M6B内部短路),从而导致信号线7523对搭铁短路(故障点)。
    更换M6B后,后排出风口温度可以调节,前后出风口温度基本一致。反复试车,故障排除,B101E故障码也没了。
