维修及保养大众奥迪车CD机故障
来源:本站整理  作者:佚名  2012-09-14 10:00:39

一、奥迪轿车 CD 机不能正常工作典型故障

故障现象: 一辆奥迪 A4 轿车,其 CD 机不工作,不能进出碟。显示屏显示 CD 错误信息。



分析过程和结果:因为此 CD 机结构复杂,需要多步分解检查。



首先卸下上盖上的 6 个螺丝,拆下上盖。然后拆下前面板,拧下后面1 个固定螺丝,如图 1 所示。

拧下前面 2 个固定螺丝,拆下外壳,如图 2 所示。

拧下侧面电路板和后面共 5 个固定螺丝,拆下电路板,如图 3 所示。

拆下侧面 4 个、上面 2 个固定螺丝,如图 4 所示。

分别拆下侧面 1 个、上面 2 个固定螺丝,如图 5 所示。

揭下胶带,拧下电路板上 2 个固定螺丝,如图 6 所示。

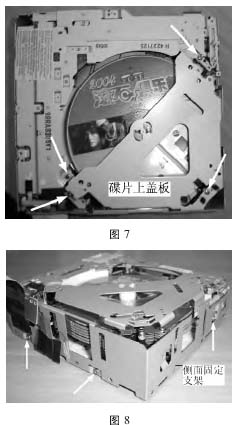

拧下碟片上盖的 4 个固定螺丝,如图 7 所示。拧下线路板后面的 1 个螺丝。

拧下侧面 3 个固定螺丝,拆下侧面固定支架。如图 8 所示。

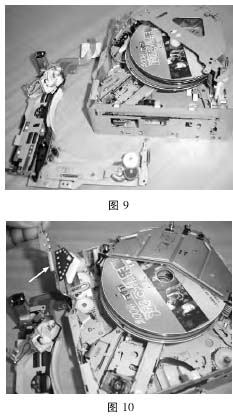

如图 9 所示。拆下碟片吞吐机构,拆下碟片上盖板。注意保管好掉下来的弹簧。

拆下碟片辅助机构,如图 10 所示。

拧下传感器固定螺丝,将传感器拆下,如图 11 所示。

如图 12 所示,取下碟片舱,拿出所有碟片,取下另一侧固定支架。

拧下线路板上 3 个固定螺丝,再拆下传感机构,如图 13 所示。

拔下线路板,如图 14 所示。

用手转动齿轮,如图 15 所示,将图上所指示的 11 个孔与相应的齿轮和齿条的标记孔对准后再进行安装。只要标记对准,安装完毕后故障即可排除。



[1] [2]  下一页
