一辆行驶里程约2500km的奥迪A4L 2.0T轿车。该车组合仪表显示点火开关故障，拔下钥匙转向盘不锁，按下遥控器转向盘上锁。
    故障诊断：
    （1）用VAS5052检查46里面存储故障码：进入启动识别开关E415不正常信号，根据引导型故障查询判断为点火开关E415故障，更换E415点火开关，故障依旧。

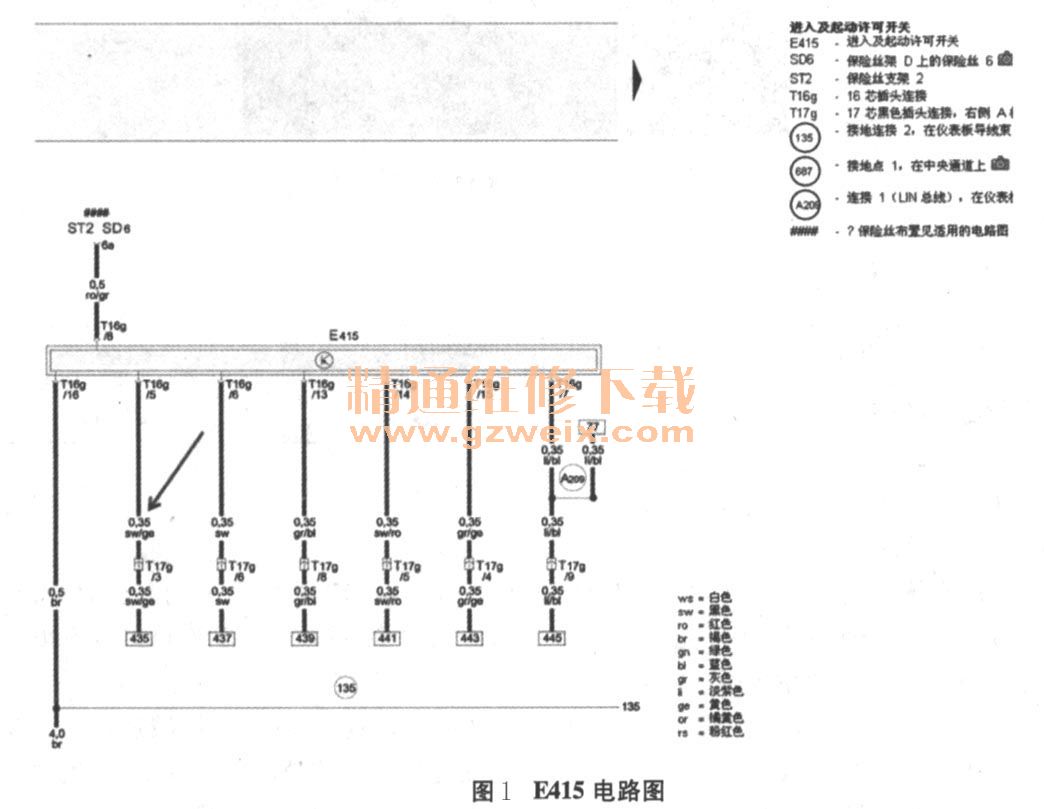

    （2）检查E415到J393之间线路，发现E415第5脚黑黄色线与J393第11脚断路，如图1所示。根据电路图发现右侧A柱有个17脚接头，其中第3脚为中间转接点，分段测量后发现右侧A柱第3脚与J393第11脚断路，拆检后备箱发现右侧有几根线卡在饰板和螺丝之间，如图2和3所示，其中右侧A柱到J393黑黄色线已断，修复已断线路，故障排除。





    故障解决：维修破损和已断线路，如图4所示。
