奥迪A8L轿车后雾灯不亮
来源:本站整理  作者:佚名  2014-11-14 09:18:30

    一辆行驶里程约3万KM的奥迪A8L轿车。用户反映:该车后雾灯不亮。
    故障诊断:
    (1)用VAS5052检测,诊断仪无故障码显示。
    (2)后雾灯工作原理:打开大灯开关雾灯挡,开关给J519一个开关信号,J519通过CAN总线给J393一个信号,J393接通后雾灯,让雾灯亮起。
    (3)首先检测相关线路,灯泡,并无发现异常。检查还发现,打开大灯开关雾灯挡,仪表后雾灯指示灯不亮。进引导性功能,进J519,读取大灯开关的信号,数据流显示正常,进J393,读取后雾灯的数据流,始终显示关闭。检查J519、J393的编码正常,先后更换了J519和J393,但故障依旧,一时陷入僵局。

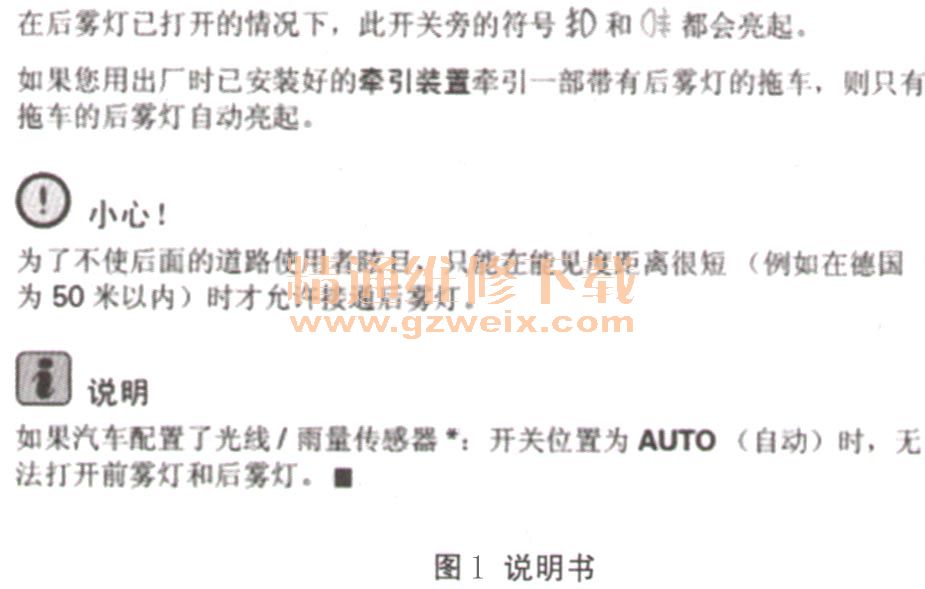

    (4)后通过读取说明书,如图1所示,有一句话给了我们提示“如果您用出厂时已安装好的牵引装置牵引一部带有后雾灯的拖车,则只有拖车的后雾灯自动亮起”。说明如果该车识别到已有拖车连接,该车雾灯不亮,只有被拖的车辆可以点亮。

 (5)经检查发现,该车配备拖车控制单元J345,读取第6组数据流,如图2所示,发现挂车识别显示:接通。但该车并无挂车连接,检查后保险杠内脱钩上的接触开关正常,线路无断路,短路,怀疑控制单元内部故障,试更换了控制单元J345 、 后雾灯可常点亮,故障解决。

    故障解决:更换拖车控制单元J345。
