奥迪A4L发动机启动无反应、EPC报警
来源:汽车维修技师  作者:佚名  2015-06-01 12:40:19

    一辆行驶里程约1.2万km,变速箱型号为0AW的奥迪A4L轿车。用户反映:该车发动机启动无反应,EPC报警。

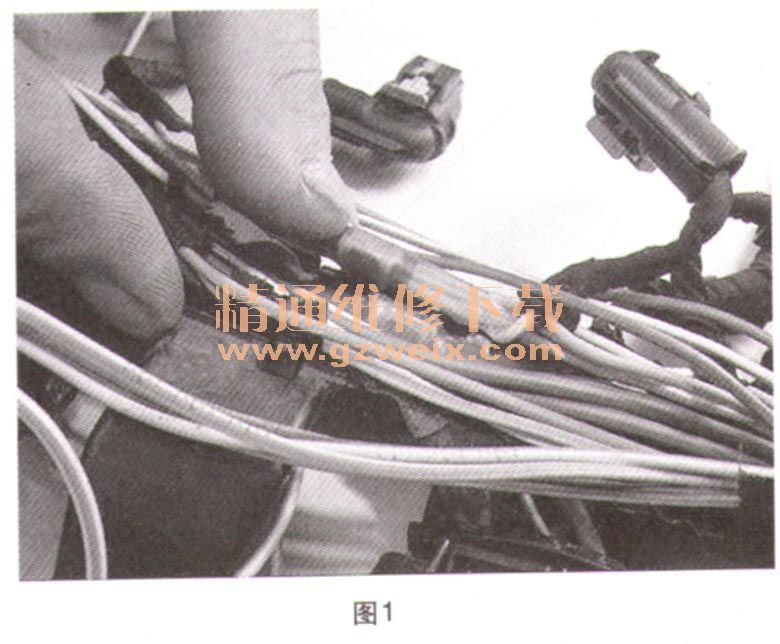

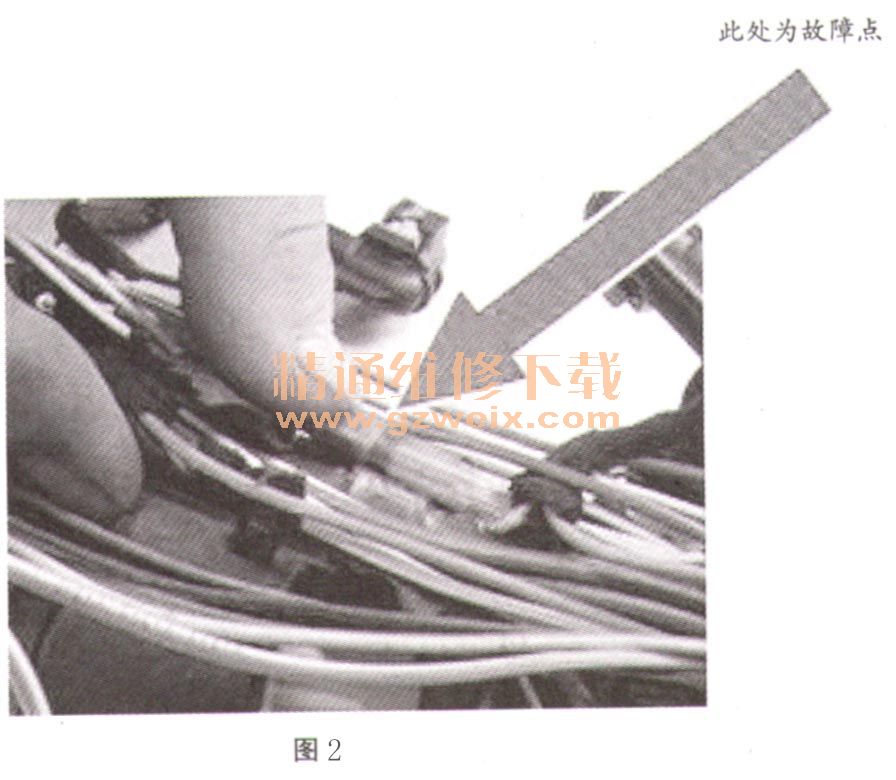

    故障诊断:电检发动机中有故障码由于在发动机控制单元中有多个故障码,根据ELSA电路图,共用左前排水槽保险丝SB7,检查SB7保险丝断路,于是换了一个保险丝,经路试正常,交车。一星期后故障再现,启动无反应,电检与原来的故障码相同,既然保险丝又烧断了,应该是某处有短路的地方,于是用万用表测量烧断的保险丝所连接的相关插头,断掉J623上的插头,断掉电瓶负极线,测量N80, N75等的插头黄/红线,对地线有20k fl的电阻,不正常。断开所有SB7上的各元件的插头,测量对地线依然有电接触电阻,于是逐一检查发动机线束,当检查到点火线圈插头附近的内部导线时,发现发动机线束的正极与负极的线束的铁套有接触的地方(如图1和图2所示),将它们分开,用万用表测量黄/红线,电阻为无穷大,正常。



    故障排除:处理发动机线束内部。
    相关资料:2014年最新奥迪原厂维修信息系统ELSA 5.1

关键词:奥迪A4 EPC
