一辆行驶里程约2万km的2011年奥迪A5 Cabrio轿车。用户反映：该车顶篷无法关闭。

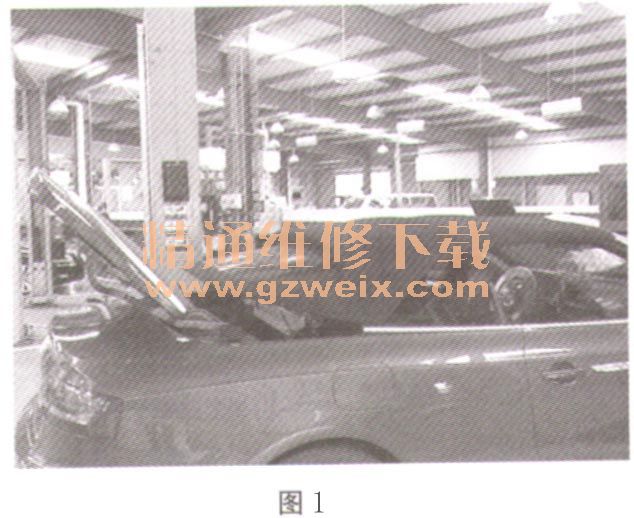

    故障诊断：（1）经检查发现操作顶篷关闭开关，顶篷前部能关上，但顶篷折叠放置处的盖子不能盖回来，后挡不能放到位，如图1所示。

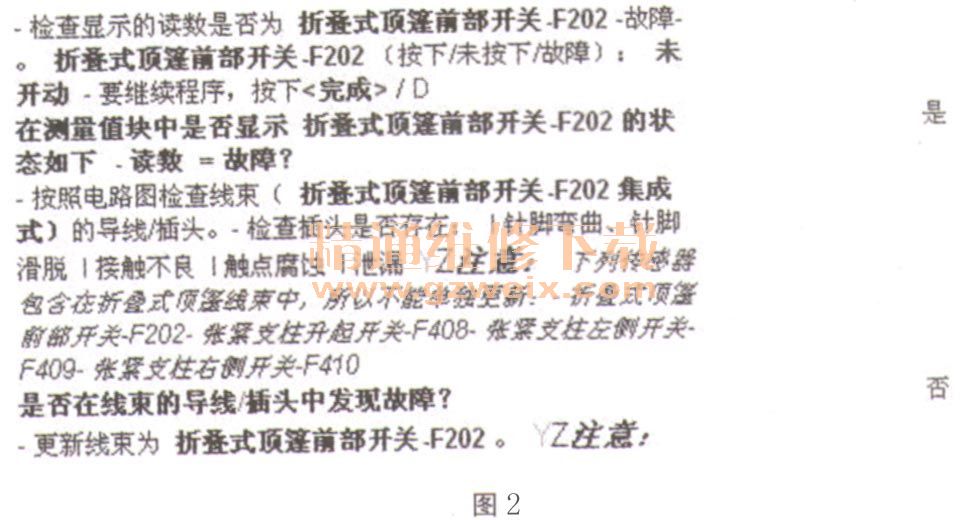

    （2）用VAS6150B检测在26一电动车顶控制内存储有故障：B 119029折叠式顶篷前开关不可靠信号静态，做故障导航，根据导航提示操作顶篷开关，检查折叠式顶篷前部开关F202的读数是否在状态（未按下／按下）之间交替变化，结果为未变化。按照电路图检查线束（折叠式顶篷前部开关F202集成式）的导线脑头。检查插头是否存在针脚弯曲、针脚滑脱、接触不良和触点腐蚀，结果为正常，导航最终提示更换顶篷部开关F202，如图2所示。

      （3）查询TPI无相关说明，做电动车顶相关部件的执行元件诊断，诊断结束后车顶处于固定状态，不能打开关闭。按住顶篷开关3s以上，给系统泄压，之后撬开车顶前端的小盖板（室内顶灯处），用手动打开顶篷。再次检测电动天窗控制存储故障：（B 11 A002）折叠式顶篷开关信号故障。

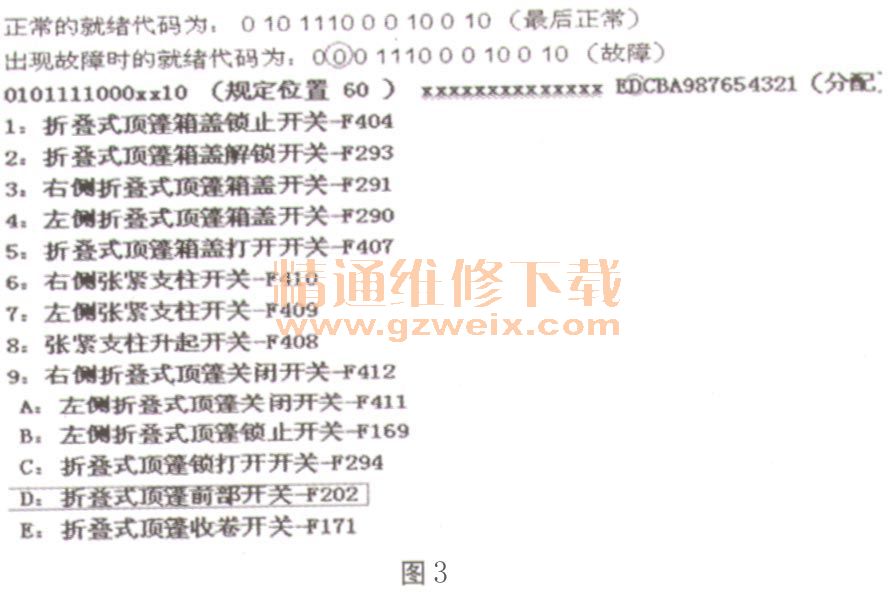

（4）再做故障导航，有提示在出现故障时，折叠式顶篷沿着关闭方向移动。就绪代码如图3所示。

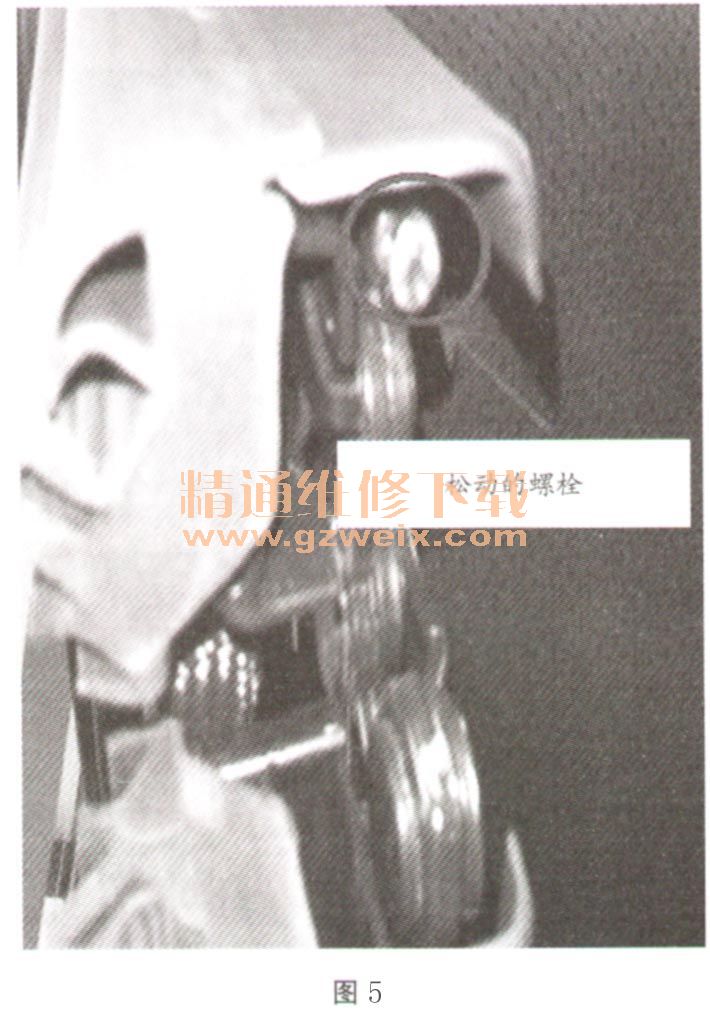

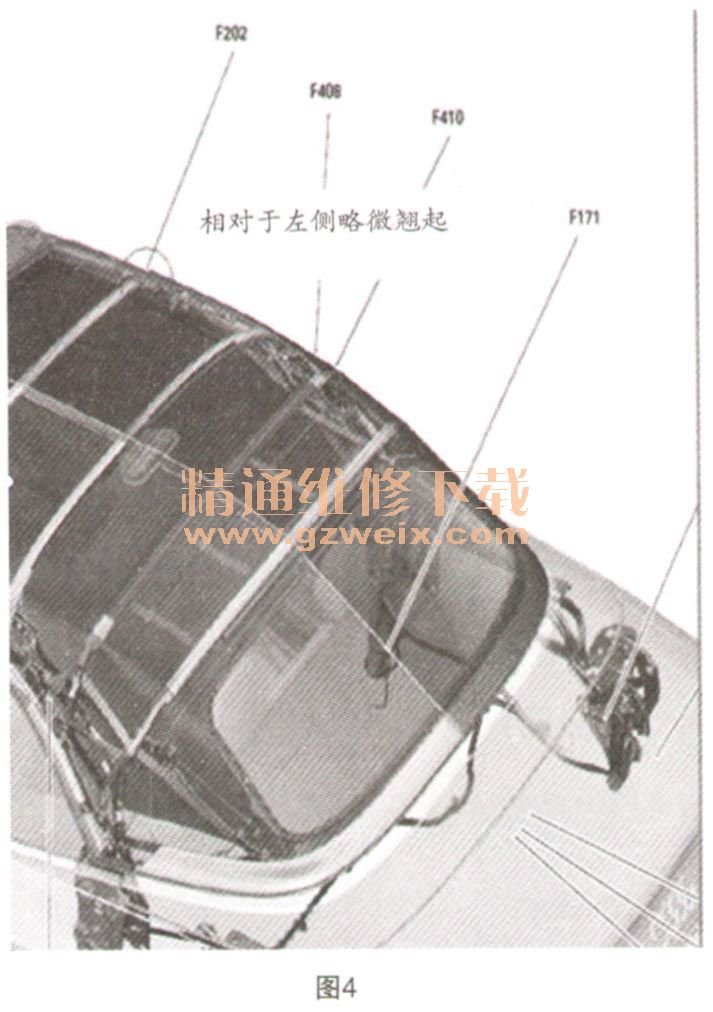

    （5）对照生成的就绪代码，发现故障出在“D：折叠式顶篷前部开关一F202”，检查F202导线连接及安装位置均正常，但发现前部顶篷关上后，右侧顶梁相对于左侧来说稍微凸起一点儿（如图4所示）。手动打开顶篷发现，右侧顶梁折叠处的调整螺栓松动过多（如图5所示），致使右侧顶梁不能完全伸展平，从而使得右前的折叠式顶篷前部开关F202检测到前部顶篷未关好的错误信号，使得后续的关闭动作不能继续完成。




    相关资料：2014年最新奥迪原厂维修信息系统ELSA 5.1
    故障排除：重新紧固螺栓。
