一辆行驶里程约2.7万km的2010年奥迪A4L轿车国。用户反映：该车组合仪表无显示。

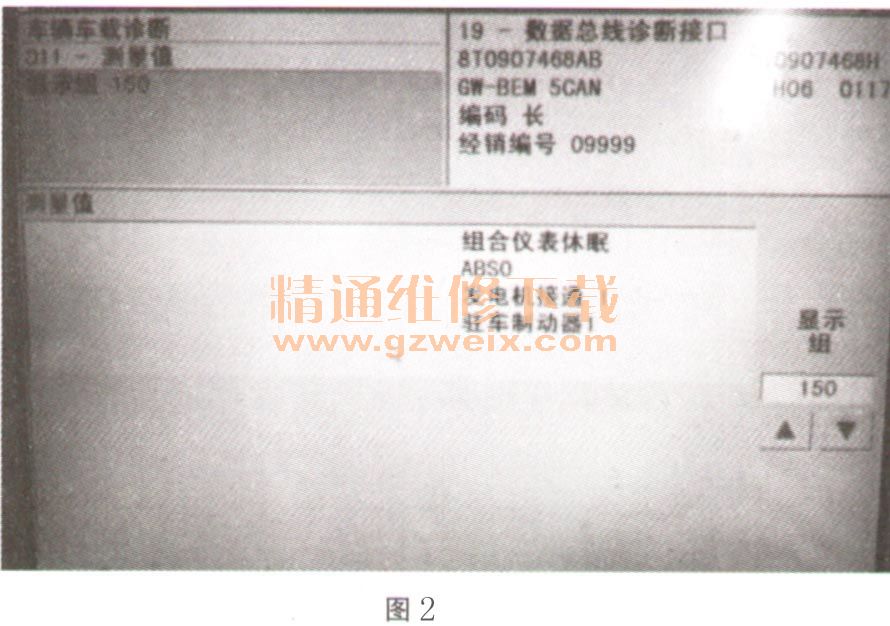

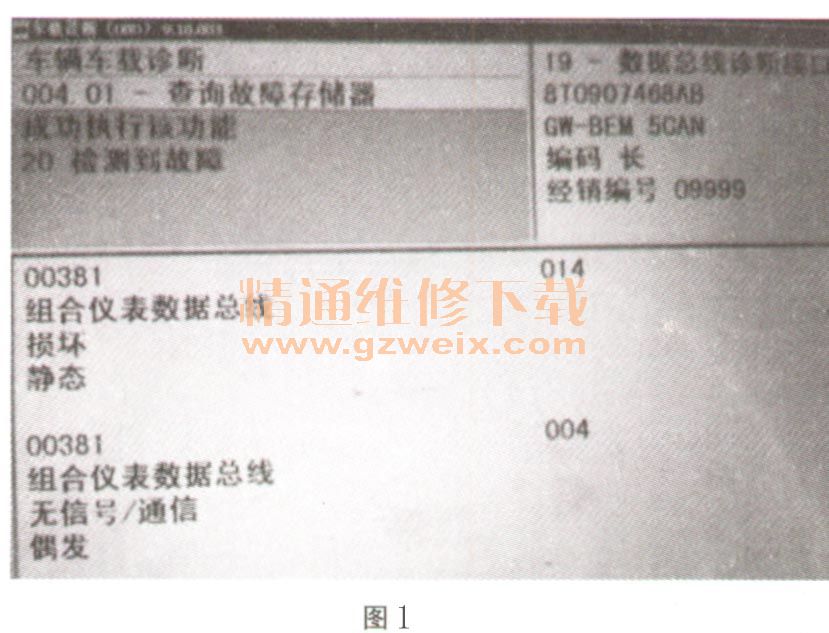

    故障诊断：组合仪表无显示，车辆能正常启动、行驶，仪表各指针不动、背景灯不亮。VAS5052检测：17一组合仪表无法通信，19一数据总线诊断接口显示“组合仪表数据总线损坏”（如图1所示）。读取总线通信状态数据，组合仪表的状态显示为“休眠”（如图2所示）。检查组合仪表的供电及仪表至J533的CAN线路，均正常。检查时刚好遇有一辆B8事故车拆下一个仪表，对调仪表后故障依旧。



    用VAS1598/38及示波器对CAN通信进一步检测，发现组合仪表一底盘CAN的高线和低线信号波形不对称（如图3所示）。

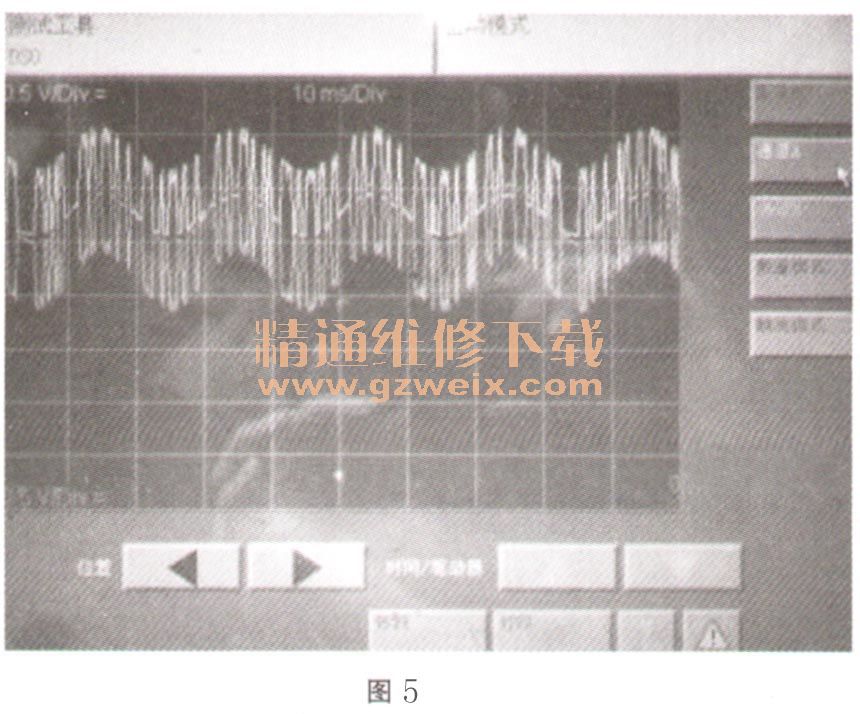

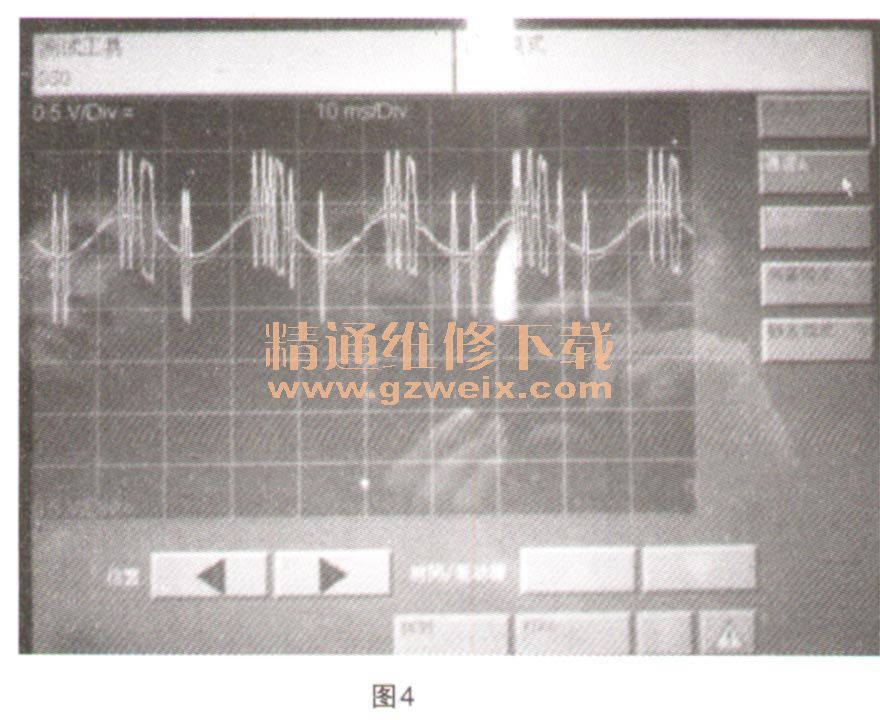

    对组合仪表一底盘CAN总线上控制单元逐个断开对比，当断开J533时高、低CAN波形对称，如图4所示。正常波形如图5所示。



    故障排除：更换J533。
