一辆行驶里程约3.3万km的2012年奥迪A7轿车。该车右后门门灯不亮。

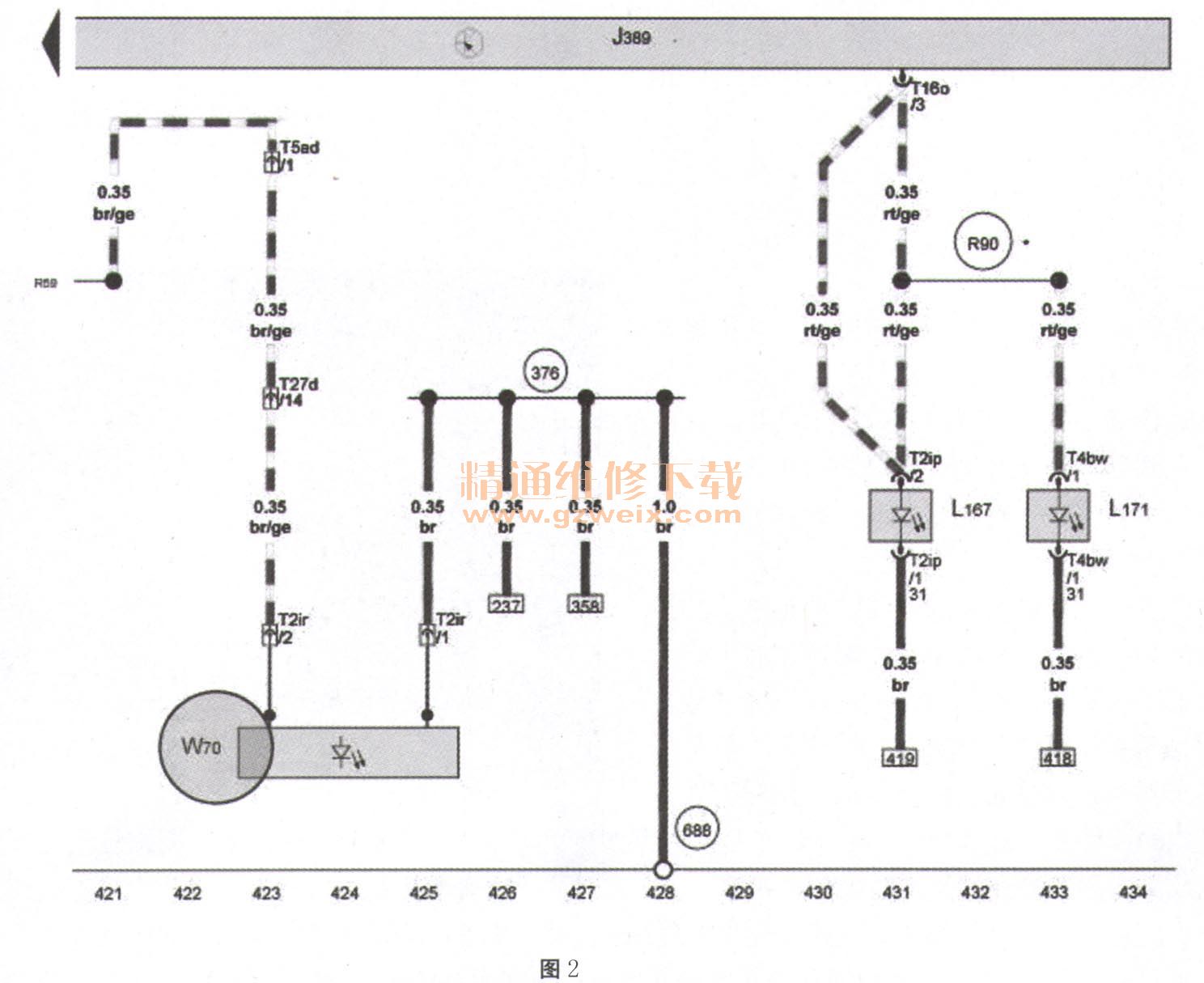

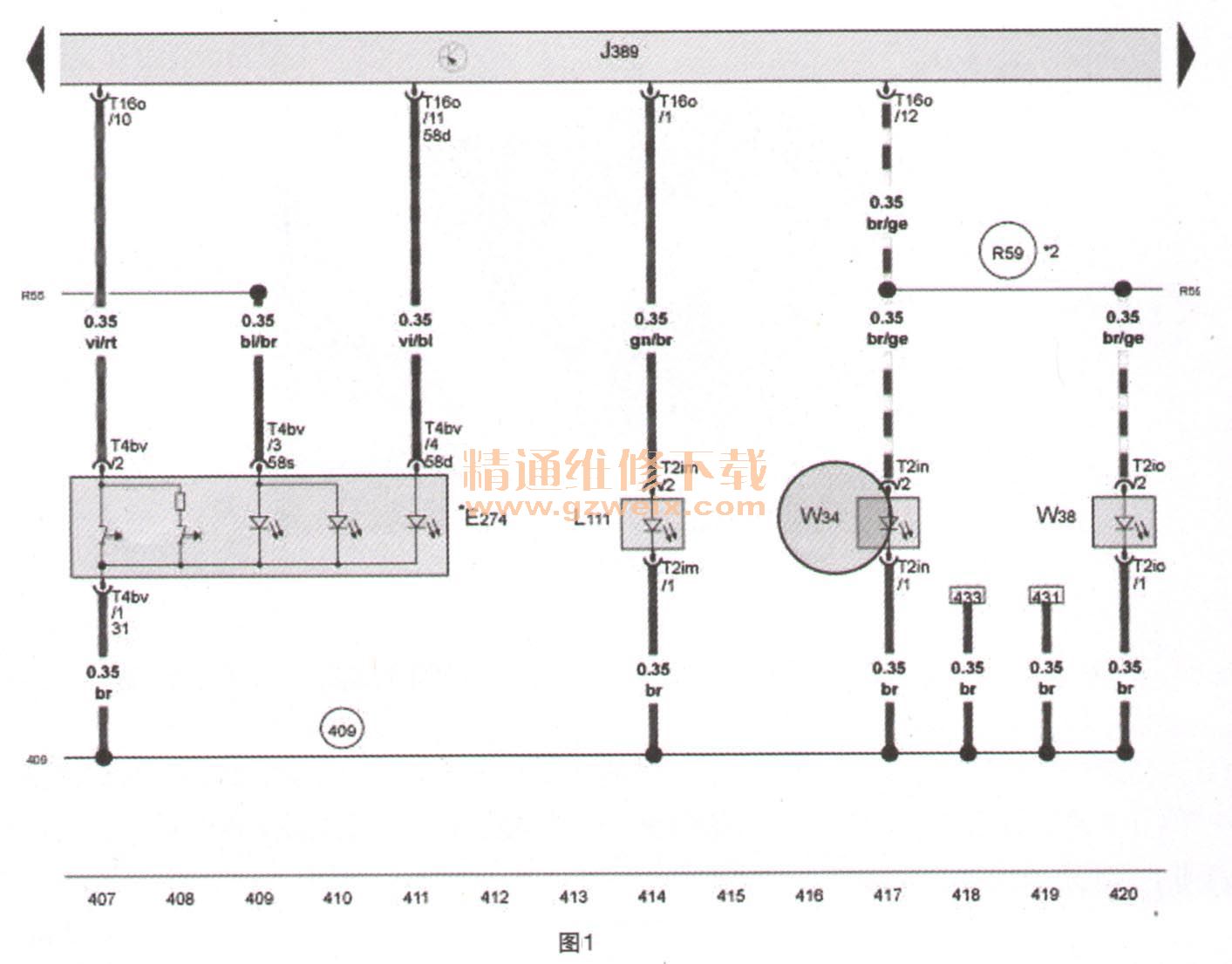

    故障诊断：打开右后门，观察车内阅读照明灯、脚坑灯亮起，组合仪表车门指示灯亮起。判断车门锁内门灯开关正常，替换门灯灯泡后故障依旧。拆检右后门包，断开控制单元线束，测量T16o中12号线至门灯插头（T2im及T2io）2号线之间的电阻为0.1Ω，通断正常。测量门灯插头1号线与接地点，电阻为0.1Ω，搭铁正常。再测量门灯插头1、2号之何电阻，电阻无穷大，门灯电源供电搭铁正常。怀疑门控单元J389存在故障，将左右后门的门控单元替换后故障依旧。再次查询电路图（如图1～图3所示），发现T16o还为W70（右后登车护条背景照明的光导管）供电。在门包上断开T5ad/l插头后，门灯正长亮起。测量T5ad/1至搭铁端电阻为0.2Ω，对比左右门同一插头其电阻为632kΩ，由此判断T5ad/1经W70至搭铁点存在短路，在右后门包上并未找到W70。





    顺着线路图指引，经过右侧B柱，依然未找到W700在接近晚上时，无意间看见驾驶员侧门槛踏板上有迎宾踏板灯亮起，再去观察右后门迎宾踏板灯开门时未亮。试着断开迎宾踏板灯插头后，门灯亮起，确认门灯踏板就是W70。
    故障排除：更换登车护条背景照明的光导管W70。
    故障总结：没有深人透彻地了解车辆各种指示灯位置及对专用名词的不熟悉，导致未能及时排除故障点。
    相关资料：2014年最新奥迪原厂维修信息系统ELSA 5.1
