奥迪A8L轿车MMI显示屏不回位
来源:汽车维修技师  作者:佚名  2015-07-24 09:11:52

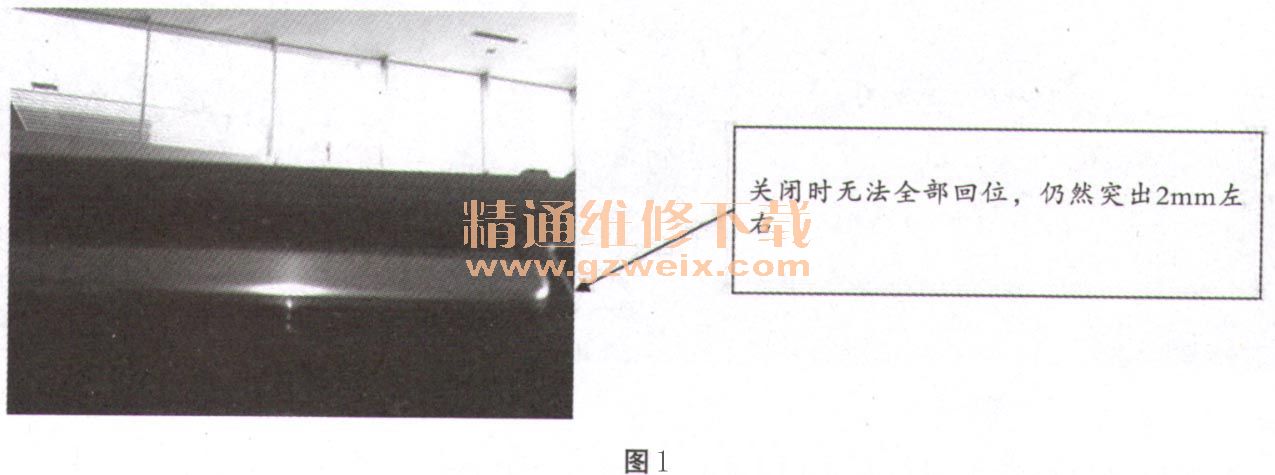

    一辆行驶里程约2万km的奥迪AR(D4)3.0T轿车。该车MMI显示屏不回位,如图1所示。

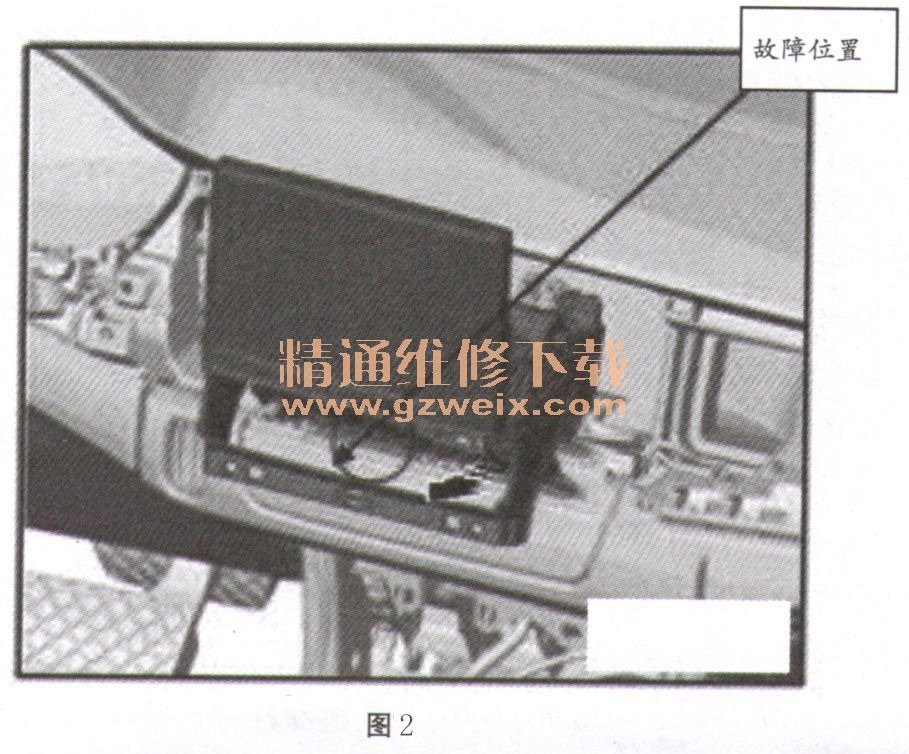

    故障诊断:通过试验发现显示屏开关工作正常,按压开关时电机可以正常工作。就是不能到达完全关闭位置。怀疑是显示屏机械故障导致发卡回位不好,拆下仪表饰板后观察电机工作情况未发现异常。这时发现显示屏后部的主线没有正确固定在卡槽内(如图2所示),重新安装后把线束固定在卡槽内,因卡槽较松用绑线将其固定牢固后试验故障排除。重复开关,发现问题就是因该线阻碍了显示屏传动机构的运动,导致显示屏不能完全回位。


    故障总结:该车之前在外部加装了倒车影像,对信息显示单元J794后部的线束有所改动。因显示屏主线与J794是一组线束。怀疑是因改装时拽动使线束脱离了线束固定槽。
    相关资料:2014年最新奥迪原厂维修信息系统ELSA 5.1
